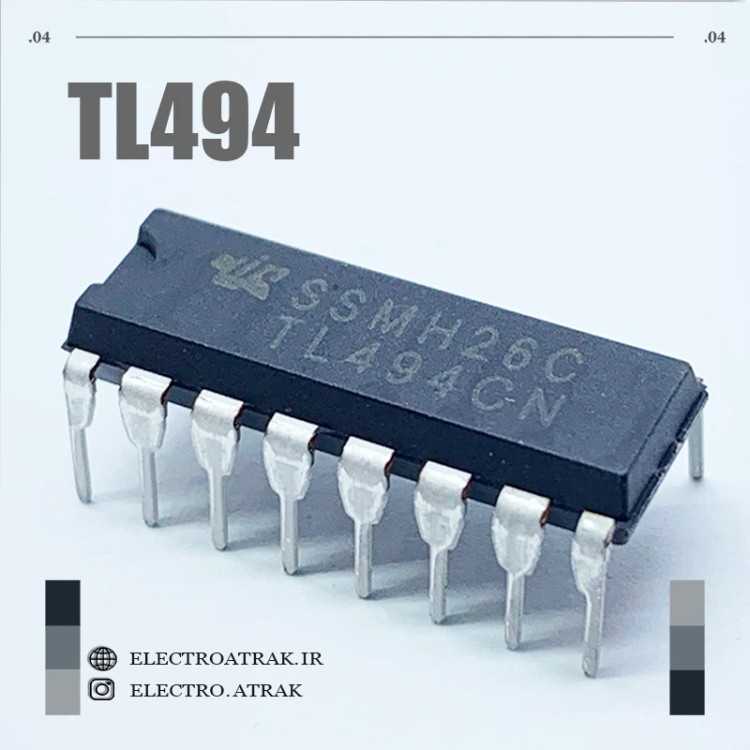

آیسی TL494 کنترلر PWM

🔴 آیسی TL494 – کنترلر سوئیچینگ PWM با خروجی دو کاناله و جبران حلقه بسته

توضیحات کوتاه:
آیسی TL494 یک مدار کنترل مدولاسیون عرض پالس (PWM) با کاربرد در طراحی منابع تغذیه سوئیچینگ با توپولوژی‌های مختلف مانند فوروارد، فلای بک، پوش پول و نیم پل است. این آیسی تمام توابع مورد نیاز برای کنترل یک منبع تغذیه سوئیچینگ را در خود جای داده و از دو تقویت‌کننده خطای مجزا (که برای فیدبک ولتاژ و جریان قابل استفاده‌اند)، یک نوسان‌ساز، یک مقایسه‌کننده PWM، یک رگولاتور ولتاژ دقیق 5 ولت (با دقت 1.5± درصد) و دو ترانزیستور خروجی 40 میلی‌آمپر برای راندن کلیدهای قدرت استفاده می‌کند. بسته‌بندی DIP-16 و SO-16 (SMD) برای این قطعه موجود است.

ویژگی‌ها:
✅ نوع قطعه: کنترلر PWM (Pulse Width Modulation Controller)
✅ بسته‌بندی: DIP-16، SO-16
✅ منبع ولتاژ مرجع: 5 ولت با دقت 1.5± درصد
✅ محدوده ولتاژ کاری: 7 تا 40 ولت
✅ حداکثر جریان منبع تغذیه: 15 میلی‌آمپر
✅ فرکانس نوسان‌ساز قابل تنظیم: از طریق خازن و مقاومت خارجی (CT و RT)
✅ محدوده فرکانس کاری: 1 تا 300 کیلوهرتز
✅ خروجی دو کاناله مجزا با ترانزیستور خروجی 40 میلی‌آمپر (برای توپولوژی Push-Pull)
✅ قابلیت راه‌اندازی خروجی به صورت تک‌کاناله (Single-Ended) با اتصال دو خروجی به هم
✅ دو تقویت‌کننده خطای مجزا (Error Amplifiers) با بهره حلقه باز 70dB
✅ جبران حلقه بسته خارجی (External Loop Compensation)
✅ قابلیت Dead-Time Control (کنترل زمان مرده) از 0 تا 50٪
✅ قابلیت Soft-Start (شروع نرم)
✅ حفاظت در برابر قفل شدن (Latch Protection)
✅ جریان مصرفی: 6 تا 10 میلی‌آمپر تایپیکال
✅ محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد (نسخه TL494CN) / 40- تا 85 درجه (نسخه TL494IN)

کاربردهای عملی:
منابع تغذیه سوئیچینگ DC-DC با توپولوژی فوروارد (Forward) – طراحی مبدل‌های کاهنده (Buck)، افزاینده (Boost) و معکوس (Inverter) با توان متوسط و بالا

منابع تغذیه فلای بک (Flyback) – مناسب برای منابع تغذیه توان پایین تا متوسط مانند شارژرهای باتری، منبع تغذیه استندبای تلویزیون و مانیتور

منابع تغذیه پوش پول (Push-Pull) – طراحی مبدل‌های DC-DC ایزوله برای توان‌های ۱۰۰ تا ۵۰۰ وات

منابع تغذیه نیم پل (Half-Bridge) – مناسب برای منابع تغذیه اتیکس و منابع تغذیه کامپیوتر (PC Power Supply)

منابع تغذیه سوییچینگ برای تجهیزات صوتی – تأمین ولتاژهای چندگانه برای آمپلی‌فایرهای کلاس D و تجهیزات صوتی حرفه‌ای

شارژرهای باتری هوشمند – طراحی شارژر با کنترل فیدبک ولتاژ و جریان با استفاده از دو تقویت‌کننده خطای مجزا

منابع تغذیه آزمایشگاهی قابل تنظیم سوئیچینگ – ساخت منبع تغذیه متغیر با راندمان بالا برای کارگاه و آزمایشگاه

کنترلر موتورهای DC پرقدرت – مدولاسیون PWM برای کنترل سرعت موتورهای DC صنعتی و رباتیک

مبدل‌های DC-AC (اینورتر) – طراحی اینورترهای با فرکانس بالا برای کاربردهای صنعتی و خورشیدی

تعمیر و بازسازی منابع تغذیه قدیمی – جایگزین مستقیم TL494 در پاور کامپیوترهای قدیمی و منابع تغذیه صنعتی
