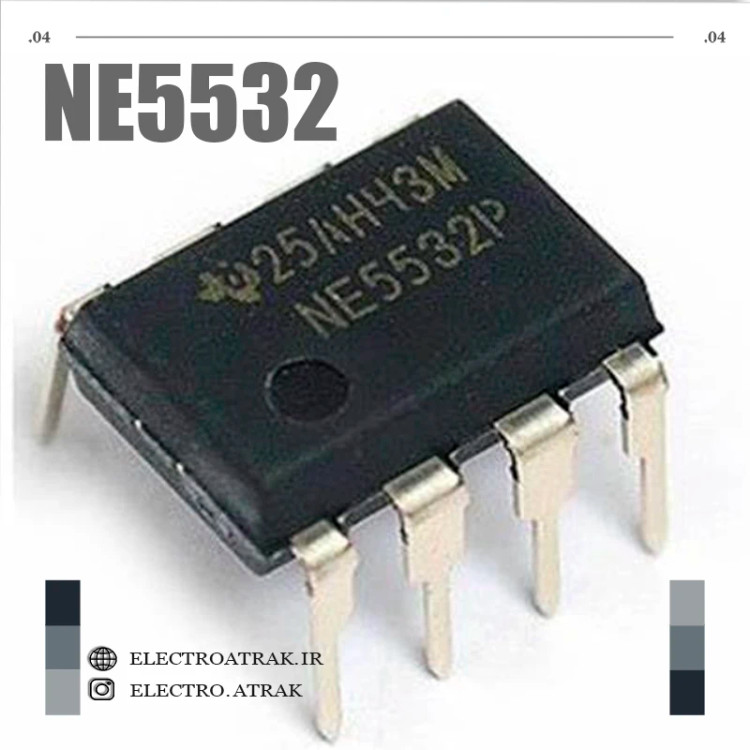

آیسی NE5532 دو آپ امپ کم نویز

🔴 آیسی NE5532 – دو تقویت‌کننده عملیاتی کم نویز با پهنای باند 10 مگاهرتز

توضیحات کوتاه:
آیسی NE5532، یک تقویت‌کننده عملیاتی دوگانه (Dual Op-Amp) با کارایی بالا و نویز بسیار کم است که برای کاربردهای صوتی حرفه‌ای و تجهیزات باکیفیت طراحی شده است. این آیسی در مقایسه با آپ امپ‌های استاندارد مانند LM1458، عملکرد نویز بهتری، قابلیت درایو خروجی بالاتر و پهنای باند سیگنال کوچک و قدرت بیشتری دارد. ویژگی نویز ورودی معادل 5nV/√Hz آن، این قطعه را به گزینه‌ای ایده‌آل برای مراحل اولیه تقویت در سیستم‌های صوتی تبدیل کرده است. جبران‌سازی داخلی برای بهره واحد، حفاظت دیود ورودی و حفاظت اتصال کوتاه خروجی از دیگر مشخصات برجسته این آیسی است. بسته‌بندی‌های DIP-8 و SO-8 (SMD) برای این قطعه موجود است.

ویژگی‌ها:
✅ نوع قطعه: دو تقویت‌کننده عملیاتی مستقل (Dual Operational Amplifier)
✅ بسته‌بندی: DIP-8، SO-8
✅ پهنای باند وحدت بهره (GBW): 10 مگاهرتز (تایپیکال)
✅ نرخ چرخش (Slew Rate): 9 ولت بر میکروثانیه (V/µs)
✅ ولتاژ نویز ورودی معادل: 5nV/√Hz در فرکانس 1 کیلوهرتز
✅ ولتاژ تغذیه کاری: 3± ولت تا 20± ولت (منبع دوگانه)
✅ حداکثر ولتاژ تغذیه: 22± ولت
✅ ولتاژ ورودی افست (Input Offset Voltage): 0.5 تا 4 میلی‌ولت
✅ جریان بایاس ورودی (Input Bias Current): 200 تا 800 نانوآمپر
✅ بهره ولتاژ حلقه باز (Open Loop Gain): 50000 (DC)
✅ نسبت حذف حالت مشترک (CMRR): 70 تا 100 دسی‌بل
✅ جریان مصرفی کل (هر دو تقویت‌کننده): 8 میلی‌آمپر تایپیکال
✅ قابلیت درایو خروجی: 600 اهم، 10 ولت RMS
✅ جبران‌سازی فرکانس داخلی: دارد (نیاز به قطعه خارجی ندارد)
✅ حفاظت اتصال کوتاه خروجی: دارد
✅ حفاظت دیود ورودی: دارد
✅ محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد (نسخه NE5532) / 40- تا 85 درجه (نسخه SA5532)

کاربردهای عملی:
پیش‌تقویت‌کننده‌های صوتی حرفه‌ای (Professional Audio Preamplifiers) – به دلیل نویز بسیار کم (5nV/√Hz) برای تقویت سیگنال میکروفون، فونوگراف (RIAA) و ورودی‌های صوتی حساس در استودیوهای ضبط و تجهیزات Hi-Fi

میکسرهای صوتی حرفه‌ای (Pro Audio Mixers) – جمع و ترکیب چند سیگنال صوتی با اعوجاج کم و شفافیت بالا، مناسب برای استودیوهای ضبط و سیستم‌های صوتی حرفه‌ای

اکولایزرهای صوتی (Audio Equalizers) – طراحی فیلترهای اکتیو ۵ باند و بیشتر برای تنظیم فرکانس‌های مختلف در تجهیزات صوتی خانگی و حرفه‌ای

فیلترهای اکتیو (Active Filters) – ساخت فیلترهای پایین‌گذر، بالاگذر، باندگذر و باندقطع با کیفیت بالا در تجهیزات صوتی و مخابراتی

گیرنده‌های AV و سینمای خانگی – پردازش سیگنال‌های صوتی چندکاناله در آمپلی‌فایرهای AV و رسiverهای حرفه‌ای

دستگاه‌های ضبط و پخش دیجیتال (DVD Recorders, Audio Players) – تقویت و پردازش سیگنال صوتی در تجهیزات پخش با کیفیت بالا

تقویت‌کننده‌های هدفون (Headphone Amplifiers) – درایو هدفون‌های با امپدانس متوسط تا بالا با کیفیت صوتی عالی

مدارات کنترل و ابزار دقیق (Instrumentation and Control Circuits) – کاربرد در تجهیزات اندازه‌گیری دقیق و سیستم‌های کنترل صنعتی که نیاز به نویز پایین دارند

تقویت‌کننده‌های خط تلفن (Telephone Channel Amplifiers) – مناسب برای مدارات مخابراتی و خطوط تلفن با نیاز به نویز پایین و پهنای باند مناسب

جایگزین مستقیم NE5532A، RC4558، LM1458، TL072 و MC4558 در بسیاری از کاربردهای صوتی و عمومی با کیفیت بالاتر
