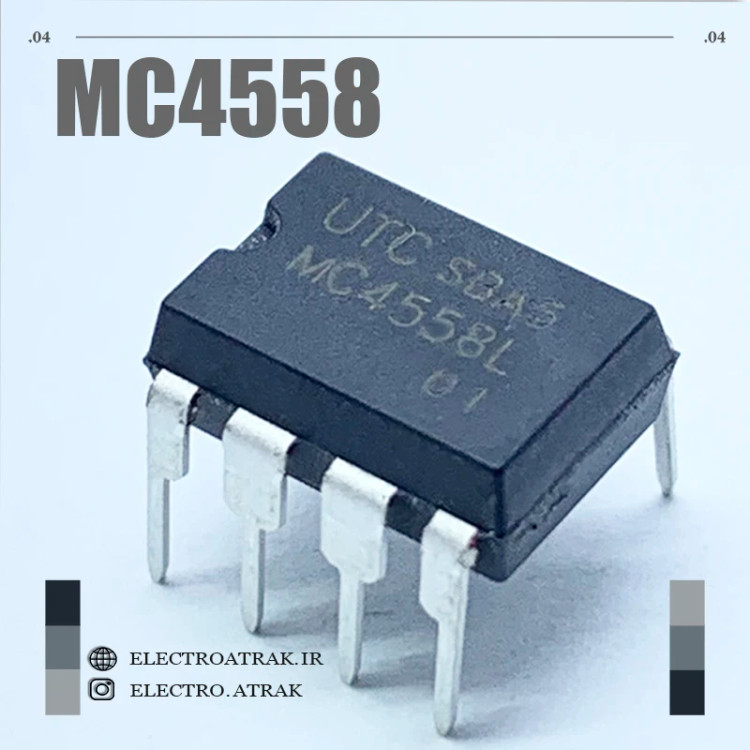

آیسی MC4558 دو آپ امپ
🔴 آیسی MC4558 – دو تقویتکننده عملیاتی کم نویز با پهنای باند 5.5 مگاهرتز
توضیحات کوتاه:
آیسی MC4558، یک تقویتکننده عملیاتی دوگانه (Dual Op-Amp) با کاربرد عمومی است که عملکردی عالی با نویز کم و پهنای باند بالا ارائه میدهد . این آیسی دارای دو تقویتکننده مستقل در یک بسته ۸ پایه است و با داشتن پهنای باند وحدت بهره 5.5 مگاهرتز، سه برابر پهنای باند آیسی محبوب LM1458 میباشد . ویژگیهای برجسته این قطعه شامل جبرانسازی فرکانس داخلی، حفاظت اتصال کوتاه خروجی، تطابق بهره و فاز بین دو تقویتکننده، و مصرف توان پایین است . این آیسی در بستهبندیهای مختلف DIP-8، SO-8 و TSSOP8 با محدوده دمایی ۰ تا ۷۰ درجه (نسخه C) و ۴۰- تا ۱۰۵ درجه (نسخه I) عرضه میشود .
ویژگیها:
✅ نوع قطعه: دو تقویتکننده عملیاتی مستقل (Dual Operational Amplifier)
✅ بستهبندی: DIP-8، SO-8، TSSOP8
✅ پهنای باند وحدت بهره (GBW): 5.5 مگاهرتز
✅ نرخ چرخش (Slew Rate): 2.2 ولت بر میکروثانیه
✅ ولتاژ تغذیه کاری: 3± ولت تا 18± ولت (منبع دوگانه) / 6 تا 36 ولت (منبع تکی)
✅ حداکثر ولتاژ تغذیه: 22± ولت
✅ ولتاژ ورودی افست (Input Offset Voltage): 1 تا 6 میلیولت
✅ جریان بایاس ورودی (Input Bias Current): 80 تا 500 نانوآمپر
✅ بهره ولتاژ حلقه باز (Open Loop Gain): 50 تا 200 ولت بر میلیولت
✅ نسبت حذف حالت مشترک (CMRR): 70 تا 90 دسیبل
✅ جریان مصرفی کل (هر دو تقویتکننده): 2.3 میلیآمپر تایپیکال
✅ جبرانسازی فرکانس داخلی: دارد (نیاز به قطعه خارجی ندارد)
✅ حفاظت اتصال کوتاه خروجی: دارد
✅ محدوده دمای کاری: 0 تا 70 درجه (نسخه C) / 40- تا 105 درجه (نسخه I)
کاربردهای عملی:
پیشتقویتکنندههای صوتی (Audio Preamplifiers) – به دلیل نویز پایین و پهنای باند مناسب برای تقویت سیگنال میکروفون و ورودیهای صوتی حساس
فیلترهای اکتیو (Active Filters) – طراحی فیلترهای پایینگذر، بالاگذر، باندگذر و باندقطع در تجهیزات صوتی و مخابراتی
اکولایزرهای صوتی (Equalizers) – در سیستمهای صوتی خانگی و حرفهای برای تنظیم فرکانسهای مختلف
مخلوطکنندههای صوتی (Audio Mixers) – جمع و ترکیب چند سیگنال صوتی با اعوجاج کم و شفافیت بالا
سیستمهای سینمای خانگی (Home Theater) – پردازش سیگنالهای صوتی در آمپلیفایرهای AV
مدارات مقایسهکننده (Comparators) – تشخیص سطح ولتاژ در مدارات کنترل ساده و آلارمها
پروژههای آموزشی الکترونیک – طراحی مدارات پایه آپ امپ در دانشگاهها و آموزشگاهها
جایگزین مستقیم LM1458، LM358، RC4558 و NE5532 در بسیاری از کاربردهای عمومی و صوتی
