آیسی LM317T رگولاتور adjustable

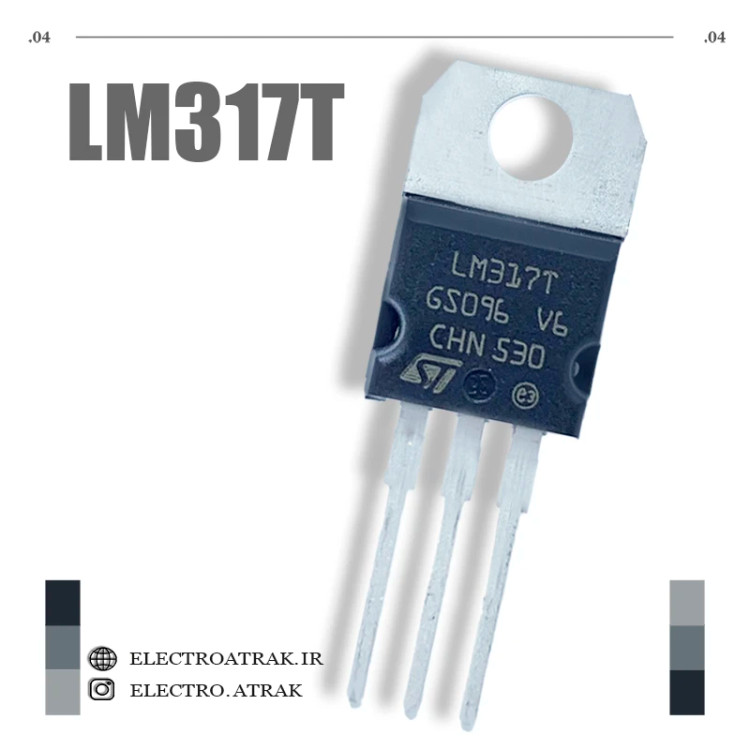

🔴 آیسی LM317T – رگولاتور ولتاژ قابل تنظیم سه پایه TO-220

توضیحات کوتاه:
آیسی LM317T، یک رگولاتور ولتاژ مثبت سه پایه با خروجی قابل تنظیم در بسته‌بندی TO-220 است که توانایی تأمین جریان بیش از 1.5 آمپر را در محدوده ولتاژ 1.25 تا 37 ولت دارد. این قطعه محبوب که در هزاران پروژه الکترونیکی استفاده می‌شود، تنها با دو مقاومت خارجی امکان تنظیم ولتاژ خروجی را فراهم می‌کند. وجود حفاظت‌های داخلی شامل محدودکننده جریان اتصال کوتاه، شاتدون حرارتی و ناحیه امن کاری، این آیسی را تقریباً در برابر اضافه بار و اتصال کوتاه غیرقابل تخریب کرده است. هیت سینک مجزا برای دفع حرارت در جریان‌های بالا توصیه می‌شود.

ویژگی‌ها:
✅ نوع قطعه: رگولاتور ولتاژ مثبت سه پایه Adjustable
✅ بسته‌بندی: TO-220 (قابل نصب روی هیت سینک)
✅ محدوده ولتاژ خروجی: 1.25 ولت تا 37 ولت
✅ حداکثر جریان خروجی: 1.5 آمپر (با هیت سینک مناسب)
✅ محدوده ولتاژ ورودی: 3 تا 40 ولت
✅ حداقل اختلاف ولتاژ ورودی-خروجی (Dropout): 3 ولت تایپیکال
✅ تنظیم ولتاژ خط (Line Regulation): 0.01%/V تایپیکال
✅ تنظیم ولتاژ بار (Load Regulation): 0.1% تایپیکال
✅ PSRR (نسبت رد ریپل): 80dB در 120Hz
✅ حفاظت داخلی: محدودکننده جریان اتصال کوتاه، شاتدون حرارتی، ناحیه امن کاری
✅ جریان بایاس پایه Adjust: 50 تا 100 میکروآمپر
✅ ولتاژ مرجع: 1.25 ولت
✅ دمای کاری: 0 تا 125 درجه سانتی‌گراد

کاربردهای عملی:
منابع تغذیه آزمایشگاهی قابل تنظیم – ساخت منبع تغذیه متغیر ساده با خروجی 1.25 تا 37 ولت و جریان 1.5 آمپر برای کارگاه و آزمایشگاه

شارژر باتری‌های قابل تنظیم – شارژ دقیق باتری‌های لید اسید، لیتیوم یون و نیکل کادمیوم با اضافه کردن مقاومت محدودکننده جریان

رگولاتور خروجی منابع تغذیه سوئیچینگ (پست رگولاتور) – کاهش ریپل و بهبود کیفیت ولتاژ خروجی در منابع تغذیه سوئیچینگ

درایور LED با جریان ثابت – منبع جریان ثابت دقیق برای درایو LED‌های پرقدرت با اتصال یک مقاومت بین پایه Output و Adjust

منبع تغذیه مدارات صوتی Hi-Fi – تأمین ولتاژ با نویز بسیار پایین برای آپ امپ‌های صوتی و پیش‌تقویت‌کننده‌ها

کنترل دور موتورهای DC کوچک – به عنوان کنترل‌کننده ولتاژ ساده برای تنظیم سرعت موتورهای DC

پروژه‌های دی‌آی‌وای و آموزشی – طراحی مدارات منبع تغذیه متغیر برای دانشجویان و hobbyistها

جایگزین مستقیم LM317 در مدارات قدیمی – تعمیر و بازسازی منابع تغذیه قدیمی و تجهیزات الکترونیک
