آیسی LM317 SMD رگولاتور adjustable

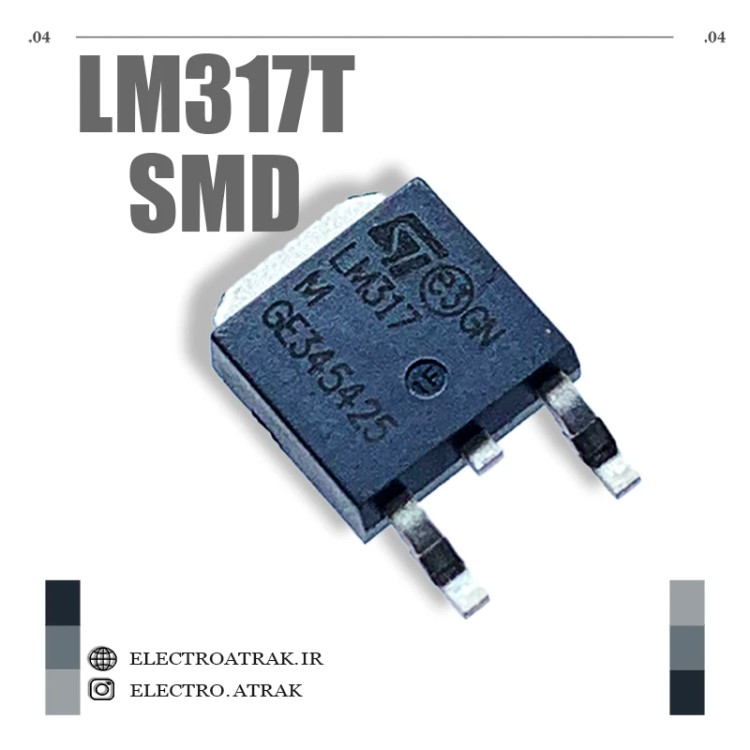

🔴 آیسی LM317 SMD – رگولاتور ولتاژ قابل تنظیم سه پایه SOT-223 / D2PAK

توضیحات کوتاه:
آیسی LM317، یک رگولاتور ولتاژ مثبت سه پایه با خروجی قابل تنظیم است که توانایی تأمین جریان بیش از 1.5 آمپر را در محدوده ولتاژ 1.25 تا 37 ولت دارد. این قطعه در بسته‌بندی‌های SMD مانند SOT-223-4، D2PAK-3 و TO-263 عرضه می‌شود و تنها با دو مقاومت خارجی می‌توان ولتاژ خروجی را تنظیم کرد. وجود حفاظت‌های داخلی شامل محدودکننده جریان اتصال کوتاه، شاتدون حرارتی و ناحیه امن کاری، این آیسی را تقریباً در برابر اضافه بار و اتصال کوتاه غیرقابل تخریب کرده است.

ویژگی‌ها:
✅ نوع قطعه: رگولاتور ولتاژ مثبت سه پایه Adjustable
✅ بسته‌بندی SMD: SOT-223-4، D2PAK-3، TO-263
✅ محدوده ولتاژ خروجی: 1.25 ولت تا 37 ولت
✅ حداکثر جریان خروجی: 1.5 آمپر
✅ محدوده ولتاژ ورودی: 3 تا 40 ولت
✅ تنظیم ولتاژ خط (Line Regulation): 0.01%/V تایپیکال
✅ تنظیم ولتاژ بار (Load Regulation): 0.1% تایپیکال
✅ PSRR (نسبت رد ریپل): 80dB در 120Hz (با خازن 10µF روی پایه Adjust)
✅ حفاظت داخلی: محدودکننده جریان اتصال کوتاه، شاتدون حرارتی، ناحیه امن کاری
✅ جریان بایاس پایه Adjust: 50 تا 100 میکروآمپر
✅ ولتاژ مرجع: 1.25 ولت
✅ دمای کاری: 0 تا 125 درجه سانتی‌گراد (بسته به مدل)

کاربردهای عملی:
منابع تغذیه آزمایشگاهی قابل تنظیم – ساخت منبع تغذیه متغیر ساده با خروجی 1.25 تا 37 ولت و جریان 1.5 آمپر

شارژر باتری‌های قابل تنظیم – با اضافه کردن یک مقاومت محدودکننده جریان، می‌توان به عنوان شارژر دقیق باتری استفاده کرد

رگولاتور خروجی منابع تغذیه سوئیچینگ (پست رگولاتور) – کاهش ریپل و بهبود کیفیت ولتاژ خروجی در منابع تغذیه سوئیچینگ

درایور LED با جریان ثابت – با اتصال یک مقاومت بین پایه Output و Adjust، آیسی به عنوان منبع جریان ثابت عمل می‌کند

منبع تغذیه مدارات صوتی و آنالوگ – تأمین ولتاژ دقیق با نویز پایین برای آپ امپ‌ها و مدارات Hi-Fi

پروژه‌های آموزشی و دی‌آی‌وای – طراحی مدارات منبع تغذیه متغیر برای آزمایشگاه و کارگاه الکترونیک
