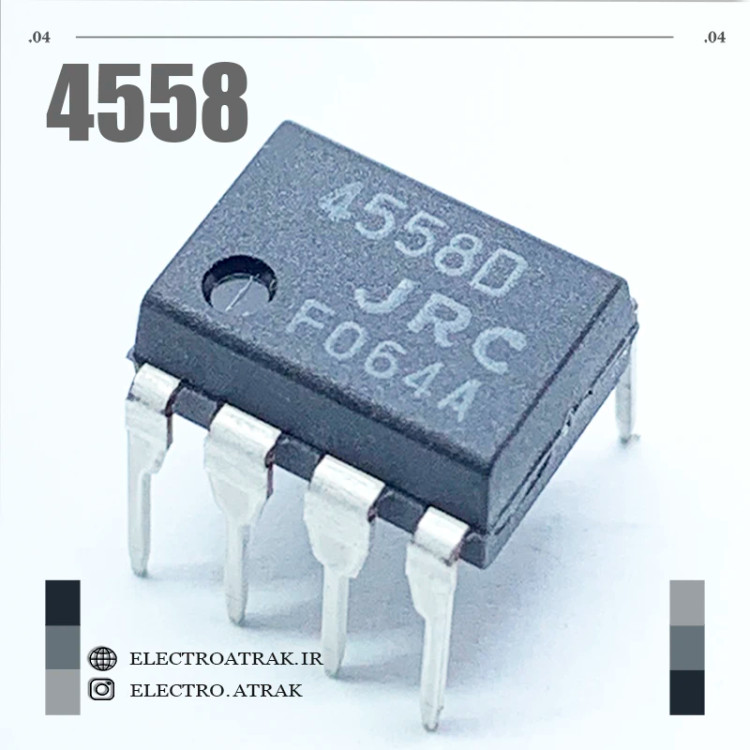

آیسی 4558D دوگانه عملیاتی کم نویز

🔴 آیسی 4558D – دو آپ امپ کم نویز

توضیحات کوتاه:
آیسی 4558D، یک تقویت‌کننده عملیاتی دوگانه (Dual Op-Amp) با کاربرد عمومی، نویز پایین و جبران‌سازی داخلی فرکانس است. این آیسی به دلیل عملکرد پایدار، نویز کم و عدم نیاز به قطعات خارجی برای جبران فرکانس، در طیف وسیعی از مدارات صوتی و الکترونیکی کاربرد دارد. محدوده ولتاژ تغذیه گسترده (تا 18± ولت) و قابلیت اتصال به صورت تک‌منبع یا دو منبع، آن را به گزینه‌ای ایده‌آل برای پروژه‌های حرفه‌ای و آموزشی تبدیل کرده است. بسته‌بندی DIP-8 نصب روی بردهای آزمایشی را بسیار آسان می‌کند.

ویژگی‌ها:
✅ نوع قطعه: دو تقویت‌کننده عملیاتی مستقل (Dual Operational Amplifier)
✅ بسته‌بندی: DIP-8 (قابل نصب روی بردبرد و سوکت)
✅ پهنای باند وحدت بهره (GBWP): 3 مگاهرتز (MHz)
✅ نرخ چرخش (Slew Rate): 1 ولت بر میکروثانیه (V/µs)
✅ ولتاژ تغذیه کاری: 3± ولت تا 18± ولت (منبع دوگانه) / 6 تا 36 ولت (منبع تکی)
✅ ولتاژ ورودی افست (Input Offset Voltage): 2 میلی‌ولت (mV) تایپیکال
✅ جریان ورودی افست (Input Offset Current): 50 نانوآمپر (nA) تایپیکال
✅ جریان بایاس ورودی (Input Bias Current): 500 نانوآمپر (nA) تایپیکال
✅ بهره ولتاژ حلقه باز (Open Loop Gain): 100 دسی‌بل (dB) تایپیکال
✅ جریان مصرفی (Supply Current): 2.3 میلی‌آمپر (mA) تایپیکال
✅ جبران‌سازی فرکانس داخلی: دارد (نیاز به خازن خارجی ندارد)
✅ حفاظت در برابر اتصال کوتاه خروجی: دارد
✅ محدوده دمای کاری: 0 تا 70 درجه سانتی‌گراد

کاربردهای عملی:
پیش‌تقویت‌کننده‌های صوتی (Audio Preamplifiers) – مناسب برای مدارات میکروفون، گرامافون و ورودی‌های صوتی حساس به دلیل نویز پایین

فیلترهای اکتیو (Active Filters) – ساخت فیلترهای پایین‌گذر، بالاگذر، باندگذر و باندقطع در تجهیزات صوتی و مخابراتی

اکولایزرهای صوتی (Equalizers) – در تجهیزات صوتی خانگی و حرفه‌ای برای تنظیم فرکانس‌های مختلف

مخلوط‌کننده‌های صوتی (Audio Mixers) – جمع و ترکیب چند سیگنال صوتی با اعوجاج کم و شفافیت بالا

درایورهای هدفون (Headphone Drivers) – تقویت سیگنال صوتی برای راه‌اندازی هدفون‌های با امپدانس متوسط

مدارات مقایسه‌کننده (Comparators) – تشخیص سطح ولتاژ در مدارات کنترل ساده و آلارم‌ها

مبدل‌های جریان به ولتاژ – در سنسورهای نوری و حرارتی با پاسخ خطی مناسب

پروژه‌های آموزشی الکترونیک – طراحی مدارات پایه آپ امپ در دانشگاه‌ها و آموزشگاه‌ها

جایگزین مستقیم LM358، NE5532 و TL072 در بسیاری از کاربردهای عمومی و صوتی
