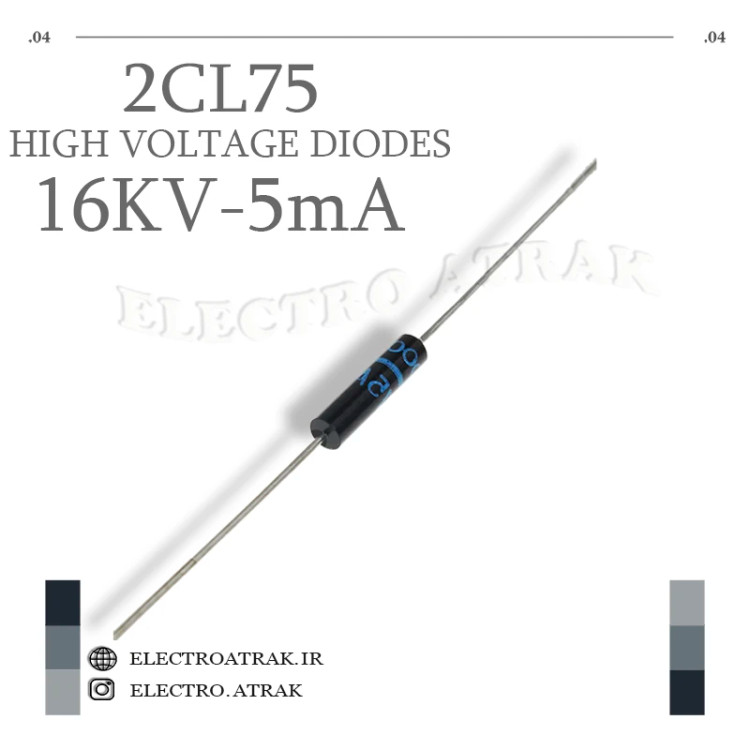

دیود ولتاژ بالا 2CL75

🔴 دیود ولتاژ بالا 2CL75 – یکسوساز سریع ۱۶ کیلوولت

توضیحات کوتاه:
دیود 2CL75 یک یکسوساز ولتاژ بسیار بالا (High Voltage Rectifier) از برند معتبر DIOTEC Semiconductor است که برای کاربردهای صنعتی و تجهیزات توان بالا طراحی شده است. این دیود با دارا بودن ولتاژ معکوس تکراری (VRRM) تا ۱۶۰۰۰ ولت (۱۶ کیلوولت) و جریان متوسط ۵ میلی‌آمپر، گزینه‌ای ایده‌آل برای مدارات یکسوسازی فرکانس متوسط تا بالا، ضریب‌سازهای ولتاژ و منابع تغذیه لیزر و مایکروویو است . زمان بازیابی معکوس بسیار کوتاه (ترجیحاً ≤ ۸۰ نانوثانیه) آن، عملکرد فوق‌سریع را در مدارات سوئیچینگ تضمین می‌کند . بسته‌بندی محوری (D2.5x12mm) و نصب از طریق هُل (Through-Hole) آن، نصب را بر روی بردهای مدارچاپی آسان کرده و پایداری مکانیکی بالایی را فراهم می‌کند .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۱۶۰۰۰ ولت (۱۶ کیلوولت)
✅ جریان متوسط (IFAV): ۵ میلی‌آمپر (۰.۰۰۵ آمپر)
✅ جریان ضربه‌ای (IFSM): ۰.۵ آمپر
✅ زمان بازیابی معکوس (trr): ≤ ۸۰ نانوثانیه (فوق سریع)
✅ ولتاژ هدایت (VF): ≤ ۶۰ ولت در جریان ۱۰ میلی‌آمپر
✅ جریان نشتی معکوس (IR): ۲ میکروآمپر در ۱۶۰۰۰ ولت
✅ دمای کاری (Tj): ۴۰- تا ۱۲۰+ درجه سانتی‌گراد
✅ بسته‌بندی: محوری (Axial) – Ø2.5x12mm
✅ نوع نصب: از طریق هُل (Through-Hole – THT)
✅ ساختار: تک دیود (Single Diode)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه لیزر و مایکروویو – به دلیل ولتاژ بسیار بالا و زمان بازیابی سریع، برای تأمین تغذیه و یکسوسازی در دستگاه‌های لیزر CO2 و مولدهای مایکروویو کاربرد دارد .

ضریب‌سازهای ولتاژ (Voltage Multipliers) – برای ساخت مدارات ضریب‌ساز (دو برابرکننده، سه برابرکننده و …) ولتاژ در مدارات قدرت و آزمایشگاهی با نیاز به ولتاژهای بالا استفاده می‌شود .

یکسوسازی ولتاژ بالا در فرکانس متوسط تا بالا – جایگزینی ایده‌آل برای یکسوسازی خروجی ترانسفورماتورهای ولتاژ بالا و فیلتر کردن در منابع تغذیه صنعتی .

تجهیزات صنعتی و آزمایشگاهی – استفاده در مدارات حفاظت ولتاژ بالا، تجهیزات اندازه‌گیری فشار قوی و دستگاه‌های پزشکی با نیاز به ولتاژهای بالای ۱۰ کیلوولت .

مدارات یکسوسازی (Rectifiers) – به عنوان یکسوساز نیم‌موج و تمام‌موج در مدارات ولتاژ بالا با جریان پایین (تا ۵ میلی‌آمپر)
