دیود معمولی 1N5406

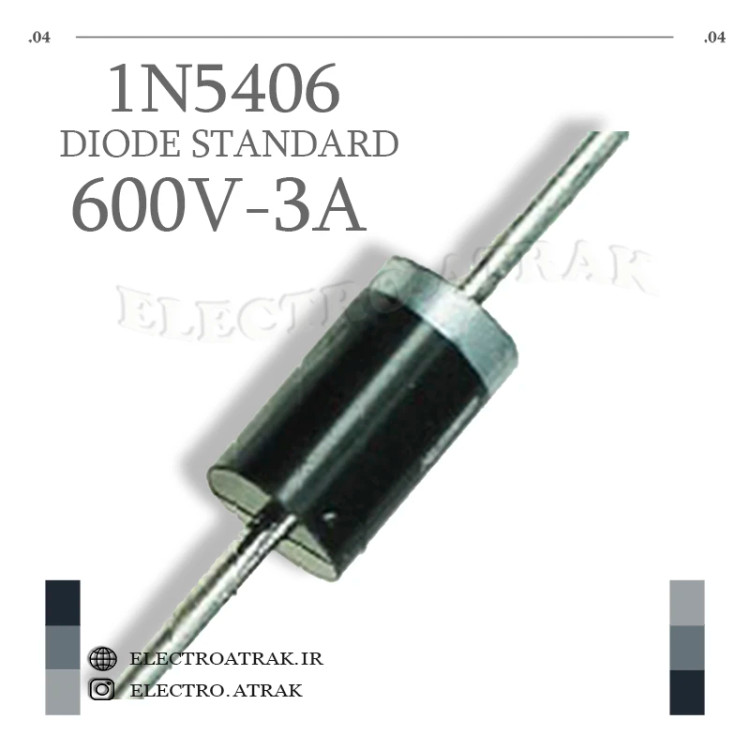

🔴 دیود 1N5406 – یکسوساز استاندارد ۳ آمپر ۶۰۰ ولت

توضیحات کوتاه:
دیود 1N5406 یک دیود یکسوساز (Rectifier) با کاربرد عمومی از سری محبوب 1N540x است که برای تبدیل جریان متناوب (AC) به مستقیم (DC) در مدارات قدرت طراحی شده است. این دیود با قابلیت تحمل جریان میانگین ۳ آمپر و ولتاژ معکوس حداکثر ۶۰۰ ولت، گزینه‌ای ایده‌آل برای منابع تغذیه، شارژرها، مبدل‌ها و مدارات یکسوسازی است. بدنه DO-201AD و پایه‌های سربی آن، نصب را روی بردهای مدارچاپی آسان کرده است. این دیود از سری 1N540x است که شامل مدل‌های 1N5400 (۵۰ ولت) تا 1N5408 (۱۰۰۰ ولت) می‌شود و با توجه به عدد، ولتاژ متفاوتی دارد.

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۶۰۰ ولت
✅ جریان مستقیم میانگین (IF(AV)): ۳ آمپر
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۲۰۰ آمپر
✅ ولتاژ هدایت (VF): ≤ ۱.۲ ولت در جریان ۳ آمپر
✅ جریان نشتی معکوس (IR): ۵ میکروآمپر در ۶۰۰ ولت
✅ زمان بازیابی معکوس (trr): ۱.۵ میکروثانیه (استاندارد)
✅ دمای کاری (Tj): ۵۰- تا ۱۷۵+ درجه سانتی‌گراد
✅ بسته‌بندی: DO-201AD (محوری – Through Hole)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
یکسوسازی در منابع تغذیه (Power Supplies) – تبدیل ولتاژ AC به DC در مدارات یکسوساز تمام‌موج و نیم‌موج، مناسب برای توان‌های متوسط تا ۳ آمپر

شارژرهای باتری – استفاده در مدارات شارژ باتری‌های اسیدی، لیتیوم‌یون و نیکل برای جلوگیری از برگشت جریان

مبدل‌های DC-DC و اینورترها – به عنوان دیود آزاد‌گردش (Freewheeling) و یکسوساز در مدارات فلای‌بک و فوروارد

حفاظت قطب معکوس – جلوگیری از آسیب به مدار در صورت اتصال اشتباه باتری یا منبع تغذیه

مدارات قدرت – استفاده در تجهیزات صنعتی، لوازم خانگی و منابع تغذیه سوئیچینگ با نیاز به جریان ۳ آمپر

جایگزین قطعات سوخته – تعویض دیودهای یکسوساز در بردهای الکترونیکی، تلویزیون‌ها و دستگاه‌های صوتی
