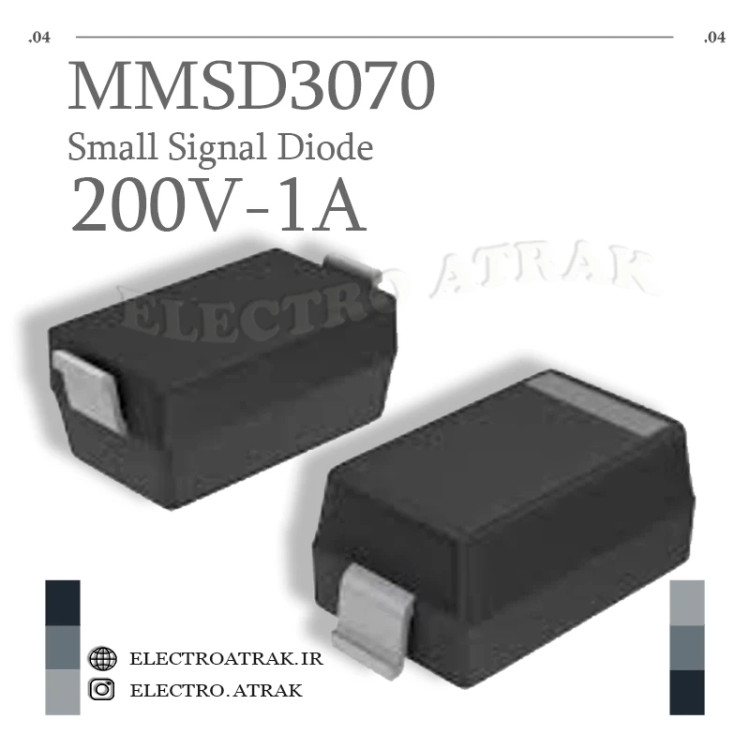

دیود کوچک معمولی MMSD3070 SMD پکیج SOD123

🔴 دیود کوچک معمولی MMSD3070 SMD پکیج SOD123

توضیحات کوتاه:
دیود MMSD3070 یک دیود سیگنال کوچک (Small Signal Diode) با کاربرد عمومی از برند معتبر onsemi (قبلاً Fairchild) است که در بسته‌بندی سطحی (SMD) SOD-123 عرضه می‌شود . این دیود با ولتاژ معکوس ۲۰۰ ولت و جریان مستقیم ۲۰۰ میلی‌آمپر، برای کاربردهای سوئیچینگ و یکسوسازی در مدارات الکترونیکی سبک طراحی شده است . زمان بازیابی معکوس سریع (۵۰ نانوثانیه) و جریان نشتی بسیار پایین آن، عملکرد مطمئنی را در مدارات فرکانس بالا تضمین می‌کند .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۲۰۰ ولت
✅ جریان مستقیم متوسط (IF(AV)): ۲۰۰ میلی‌آمپر
✅ جریان ضربه‌ای (IFSM): ۲ آمپر
✅ زمان بازیابی معکوس (trr): ۵۰ نانوثانیه
✅ ولتاژ هدایت (VF): ۱ ولت @ ۱۰۰ میلی‌آمپر
✅ جریان نشتی معکوس (IR): ۱۰۰ نانوآمپر @ ۱۷۵ ولت
✅ ظرفیت خازنی (CD): ۵ پیکوفاراد @ ۱ مگاهرتز
✅ بسته‌بندی: SOD-123 (نصب سطحی – SMD)
✅ مارکینگ روی قطعه: 33
✅ دمای کاری: ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا

کاربردهای عملی:
سوئیچینگ در مدارات فرکانس بالا – به دلیل زمان بازیابی معکوس ۵۰ns، برای مدارات سوئیچینگ سریع و منطقی مناسب است .

یکسوسازی سیگنال‌های کوچک – تبدیل AC به DC در مدارات کم‌جریان، مانند منابع تغذیه کم‌توان و مدارات کنترل .

حفاظت قطب معکوس – جلوگیری از آسیب به مدار در صورت اتصال اشتباه باتری یا منبع تغذیه در مدارات ۱۲ یا ۲۴ ولت.

مدارات نمونه‌برداری و نگهداری – در مدارات Sample & Hold و مدارات آنالوگ با سرعت متوسط.

جایگزین دیودهای سوخته – تعویض دیودهای سیگنال در بردهای الکترونیکی، دستگاه‌های صوتی و تجهیزات اندازه‌گیری
