دیود فوق سریع معمولی HER103

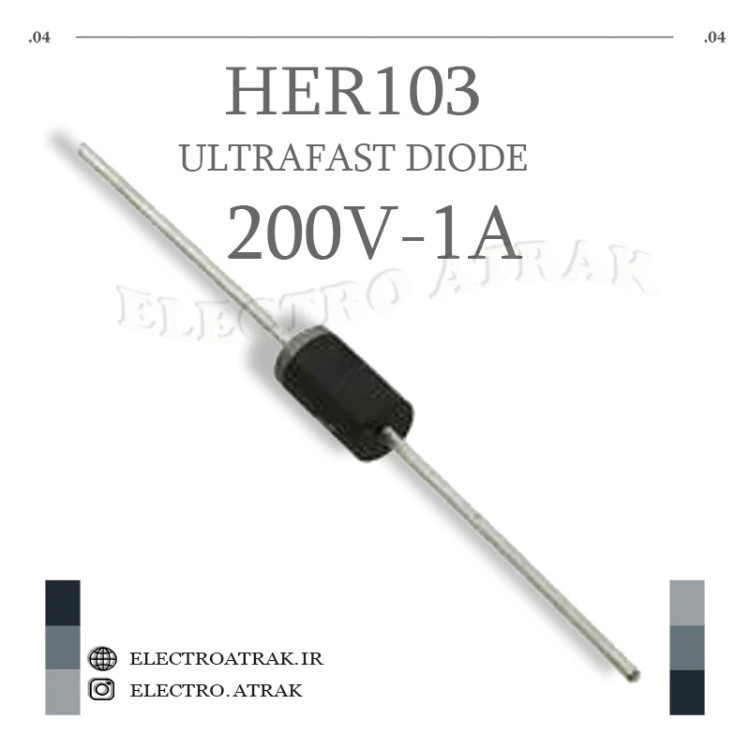

🔴 دیود فوق سریع HER103 – یکسوساز 1 آمپر 200 ولت DO-41

توضیحات کوتاه:
دیود HER103 یک یکسوساز فوق سریع (Ultrafast Recovery) با کارایی بالا از خانواده HER (High Efficiency Rectifier) است که برای مدارات سوئیچینگ و یکسوسازی با فرکانس بالا طراحی شده است. این دیود با ولتاژ معکوس ۲۰۰ ولت و جریان متوسط ۱ آمپر، در بسته‌بندی محبوب DO-41 (محوری) عرضه می‌شود . زمان بازیابی معکوس ۵۰ نانوثانیه آن، عملکرد فوق‌العاده سریعی را در مقایسه با دیودهای استاندارد (مانند 1N4003) ارائه می‌دهد  و آن را برای مدارات سوئیچینگ با فرکانس بالا و منابع تغذیه مدرن بسیار مناسب می‌سازد. این دیود توسط سازندگان معتبری مانند Micro Commercial Components (MCC)، Taiwan Semiconductor و DC Components تولید می‌شود .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۲۰۰ ولت
✅ جریان مستقیم متوسط (IF(AV)): ۱ آمپر
✅ جریان ضربه‌ای (IFSM): ۳۰ آمپر
✅ زمان بازیابی معکوس (trr): ۵۰ نانوثانیه
✅ ولتاژ هدایت (VF): ۱ تا ۱.۱ ولت در جریان ۱ آمپر
✅ جریان نشتی معکوس (IR): ۵ میکروآمپر در ۲۵ درجه سانتی‌گراد
✅ ظرفیت خازنی (Cj): ۲۰ پیکوفاراد (در ۴ ولت، ۱ مگاهرتز)
✅ دمای کاری (Tj): ۵۵- تا ۱۲۵+ درجه سانتی‌گراد
✅ بسته‌بندی: DO-41 (محوری – Through Hole)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) – به عنوان دیود یکسوساز خروجی در مبدل‌های فلای‌بک و فوروارد با فرکانس بالا، به دلیل زمان بازیابی سریع و تلفات سوئیچینگ پایین.

مبدل‌های DC-DC – استفاده در مدارات کاهنده (Buck) و افزاینده (Boost) با فرکانس بالا برای بهبود راندمان و کاهش نویز.

اینورترها و درایوهای موتور – به عنوان دیود آزادگردش (Freewheeling) و اسنابر در مدارات قدرت با فرکانس متوسط تا بالا.

ضریب‌سازهای ولتاژ – در مدارات ضریب‌ساز ولتاژ (دوبرابرکننده و ...) با فرکانس بالا و نیاز به زمان بازیابی سریع.

جایگزین مستقیم – جایگزین مناسبی برای دیودهای 1N4003 و 1N4935 در مداراتی که به زمان بازیابی سریع‌تر نیاز دارند
