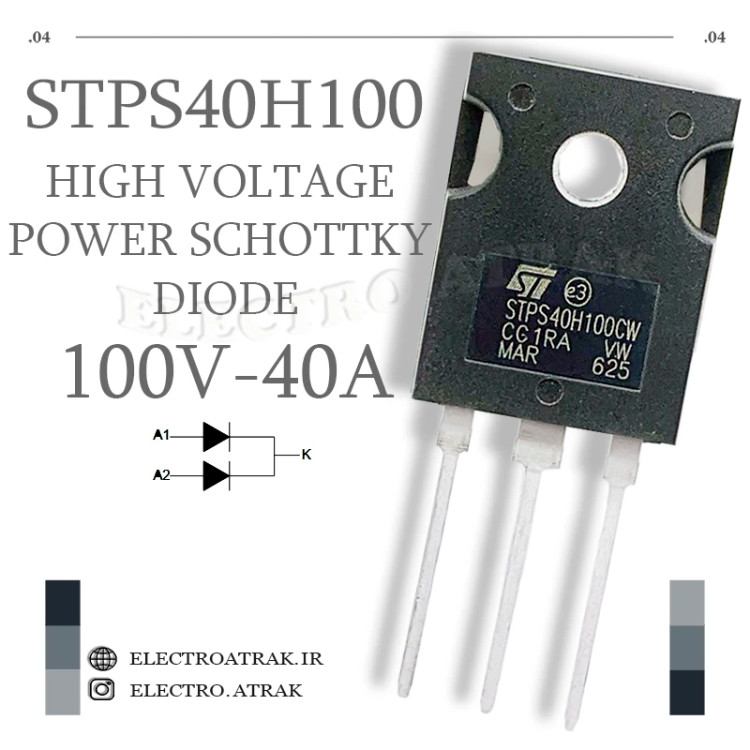

دیود شاتکی ولتاژ بالا STPS40H100CW پکیج TO-247

🔴 دیود شاتکی ولتاژ بالا STPS40H100CW – دوگانه ۴۰ آمپر ۱۰۰ ولت TO-247

توضیحات کوتاه:
دیود شاتکی STPS40H100CW از برند معتبر STMicroelectronics، یک دیود دوگانه با کاتد مشترک (Dual Common Cathode) است که برای کاربردهای توان بالا در منابع تغذیه سوئیچینگ و مبدل‌های DC-DC طراحی شده است . این دیود با قابلیت تحمل جریان کل ۴۰ آمپر (هر دیود ۲۰ آمپر) و ولتاژ معکوس ۱۰۰ ولت، عملکرد بسیار بالایی را ارائه می‌دهد . افت ولتاژ هدایت پایین (۷۳۰ میلی‌ولت در ۲۰ آمپر) و تلفات سوئیچینگ ناچیز، آن را به گزینه‌ای ایده‌آل برای مدارات با راندمان بالا تبدیل کرده است . بسته‌بندی TO-247 و نصب از طریق هُل (Through-Hole)، نصب آن را بر روی هیت‌سینک‌های صنعتی آسان می‌کند و دمای کاری آن تا ۱۷۵ درجه سانتی‌گراد است .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۱۰۰ ولت
✅ جریان مستقیم کل (IF(AV)): ۴۰ آمپر (هر دیود ۲۰ آمپر)
✅ جریان ضربه‌ای (IFSM): ۳۰۰ آمپر
✅ ولتاژ هدایت (VF): ۷۳۰ میلی‌ولت @ ۲۰ آمپر
✅ جریان نشتی معکوس (IR): ۱۰ میکروآمپر @ ۱۰۰ ولت
✅ نوع: شاتکی دوگانه با کاتد مشترک (Dual Common Cathode)
✅ دمای کاری (Tj): ۶۵- تا ۱۷۵+ درجه سانتی‌گراد
✅ بسته‌بندی: TO-247-3 (Through Hole)
✅ کاربرد اصلی: SMPS، مبدل‌های DC-DC، اینورترهای فرکانس بالا

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) – به عنوان دیود یکسوساز خروجی در مدارات فلای‌بک و فوروارد با جریان ۴۰ آمپر و راندمان بالا

مبدل‌های DC-DC – استفاده در مبدل‌های کاهنده (Buck) و افزاینده (Boost) با جریان بالا و فرکانس سوئیچینگ بالا

اینورترهای فرکانس بالا – به عنوان دیود آزادگردش (Freewheeling) و یکسوساز در مدارات اینورترهای صنعتی با توان بالا

سیستم‌های OR-ing و دیودهای ایده‌آل – استفاده در مدارات حفاظتی و توزیع توان برای جلوگیری از برگشت جریان در منابع تغذیه افزونه

شارژرهای سریع باتری – یکسوسازی جریان بالا در مدارات شارژرهای صنعتی و خودروهای برقی با ولتاژ ۱۰۰ ولت

روشنایی LED پرقدرت – به عنوان دیود یکسوساز در مدارات درایور LEDهای صنعتی با توان بالا
