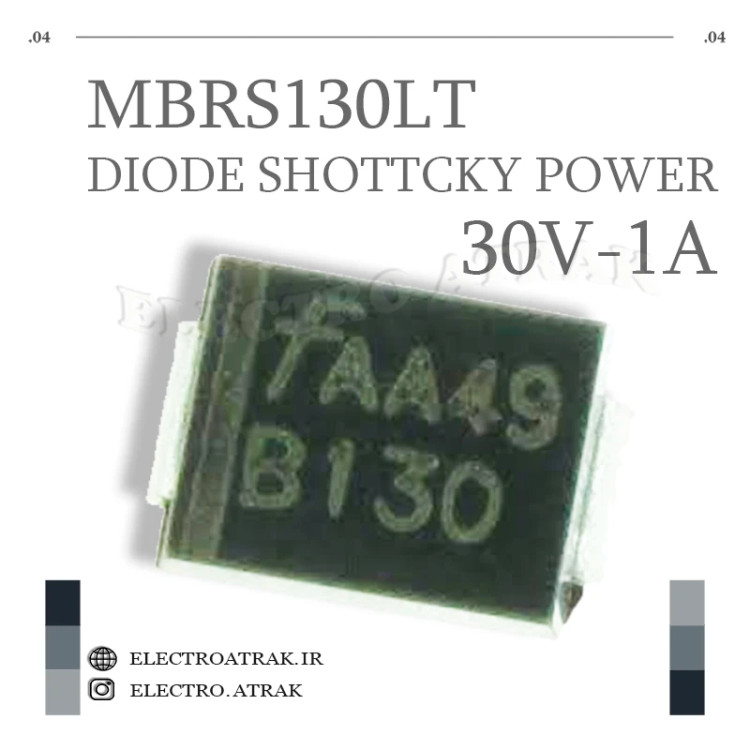

دیود شاتکی قدرت SMD MBRS130LT

🔴 دیود شاتکی قدرت SMD MBRS130LT – ۱ آمپر ۳۰ ولت پکیج SMB

توضیحات کوتاه:
دیود شاتکی MBRS130LT (با پسوندهای LT1 یا LT3G) از برند معتبر onsemi، یک یکسوساز قدرت با معماری شاتکی (Schottky Barrier) در بسته‌بندی سطحی (SMD) SMB (DO-214AA) است که برای کاربردهای یکسوسازی فرکانس بالا و ولتاژ پایین طراحی شده است . این دیود با قابلیت تحمل جریان مستقیم ۱ آمپر (و تا ۲ آمپر در نسخه LT3G با در نظر گرفتن شرایط دمایی) و ولتاژ معکوس تکراری ۳۰ ولت، گزینه‌ای ایده‌آل برای مدارات با نیاز به راندمان بالا و تلفات توان کم است . ولتاژ هدایت بسیار پایین (حداکثر ۳۹۵ میلی‌ولت در جریان ۱ آمپر) ، جریان ضربه‌ای ۴۰ آمپر  و گواهینامه خودرویی AEC-Q101 ، آن را به یکی از انتخاب‌های برتر برای طراحی‌های صنعتی، خودرویی و مصرفی تبدیل کرده است. این قطعه همچنین دارای مقاومت ESD بالا (مدل بدنه انسانی > ۱۶ کیلوولت) و حلقه حفاظتی برای مقاومت در برابر تنش‌های محیطی است .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۳۰ ولت
✅ جریان مستقیم متوسط (IF(AV)): ۱ آمپر (نسخه LT3G تا ۲ آمپر در شرایط خاص)
✅ جریان ضربه‌ای (IFSM): ۴۰ آمپر
✅ ولتاژ هدایت (VF): ≤ ۳۹۵ میلی‌ولت @ ۱ آمپر، TJ = ۲۵ درجه سانتی‌گراد
✅ جریان نشتی معکوس (IR): ۱ میلی‌آمپر (حداکثر) در ۳۰ ولت
✅ دمای کاری (Tj): ۶۵- تا ۱۲۵+ درجه سانتی‌گراد
✅ بسته‌بندی: SMB (DO-214AA) – نصب سطحی (SMD)
✅ نوع: دیود شاتکی (Schottky Barrier Rectifier)
✅ گواهینامه: AEC-Q101 (مناسب برای کاربردهای خودرویی)
✅ حلقه حفاظتی: دارد (مقاوم در برابر تنش‌های محیطی و الکترواستاتیک)
✅ گارانتی: اصالت کالا

کاربردهای عملی:
یکسوسازی فرکانس بالا و ولتاژ پایین – به دلیل افت ولتاژ بسیار پایین و زمان بازیابی سریع، برای مدارات یکسوساز در منابع تغذیه سوئیچینگ و مبدل‌های DC-DC با جریان ۱ آمپر ایده‌آل است .

محافظت قطب معکوس (Polarity Protection) – جلوگیری از آسیب به مدار در صورت اتصال اشتباه باتری یا منبع تغذیه در سیستم‌های ۱۲ ولت خودرو و تجهیزات صنعتی .

دیود آزادگردش (Freewheeling) – استفاده در مدارات درایو موتورهای DC، رله‌ها و سولنوئیدها برای جلوگیری از ولتاژهای برگشتی ناشی از قطع جریان .

سیستم‌های OR-ing و توزیع توان – در مدارات چندمنبعی (Redundant Power Supplies) برای ایزوله کردن منابع تغذیه و جلوگیری از برگشت جریان .

طراحی صنعتی و خودرویی – به دلیل گواهینامه AEC-Q101 و مقاومت بالا در برابر دما و تنش‌های محیطی، مناسب برای تابلوهای صنعتی و سیستم‌های الکترونیکی خودرو .

پروژه‌های کم‌حجم – با توجه به ابعاد کوچک SMB، برای تجهیزات قابل حمل، دستگاه‌های پوشیدنی و طراحی‌های با فضای محدود بسیار مناسب است
