دیود شاتکی MBR160

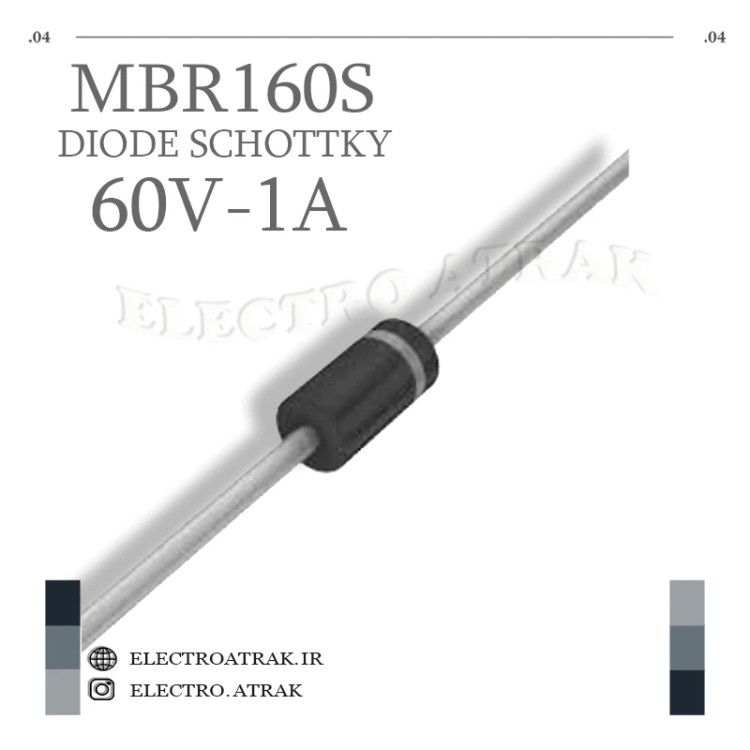

🔴 دیود شاتکی MBR160 – یکسوساز شاتکی ۱ آمپر ۶۰ ولت DO-41

توضیحات کوتاه:
دیود MBR160 یک یکسوساز شاتکی (Schottky Barrier Rectifier) با جریان ۱ آمپر و ولتاژ معکوس ۶۰ ولت است که در بسته‌بندی محبوب DO-41 (محوری) عرضه می‌شود . این دیود با ولتاژ هدایت پایین (حداکثر ۷۵۰ میلی‌ولت در ۱ آمپر) و جریان نشتی معکوس کم (۵۰۰ میکروآمپر)، برای کاربردهای یکسوسازی فرکانس بالا و مدارات سوئیچینگ طراحی شده است . این قطعه توسط سازندگان معتبری مانند onsemi و Vishay تولید می‌شود .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۶۰ ولت
✅ جریان مستقیم متوسط (IF(AV)): ۱ آمپر
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۲۵ آمپر
✅ ولتاژ هدایت (VF): ۷۵۰ میلی‌ولت @ ۱ آمپر
✅ جریان نشتی معکوس (IR): ۵۰۰ میکروآمپر @ ۶۰ ولت
✅ زمان بازیابی معکوس (trr): فوق‌سریع – مناسب برای فرکانس‌های بالا
✅ دمای کاری (Tj): ۶۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: DO-204AL (DO-41) – محوری، نصب از طریق هُل (Through Hole)
✅ مارکینگ: B160
✅ گواهینامه: AEC-Q101 (مناسب برای کاربردهای خودرویی)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) – به عنوان دیود یکسوساز خروجی در مبدل‌های فلای‌بک و فوروارد با فرکانس بالا و جریان ۱ آمپر .

مبدل‌های DC-DC – استفاده در مدارات کاهنده (Buck) و افزاینده (Boost) با فرکانس بالا برای بهبود راندمان .

محافظت قطب معکوس (Polarity Protection) – جلوگیری از آسیب به مدار در صورت اتصال اشتباه باتری یا منبع تغذیه در سیستم‌های ۱۲ ولت .

دیود آزادگردش (Freewheeling) – استفاده در مدارات درایو موتورهای DC، رله‌ها و سولنوئیدها برای جلوگیری از ولتاژهای برگشتی ناشی از قطع جریان .

مدارات یکسوسازی فرکانس بالا – به دلیل زمان بازیابی سریع و افت ولتاژ پایین، برای مدارات اینورتر و ضریب‌سازهای ولتاژ مناسب است .

جایگزین قطعات سوخته – تعویض دیودهای یکسوساز در بردهای الکترونیکی، منابع تغذیه و دستگاه‌های صنعتی
