دیود 1N5402

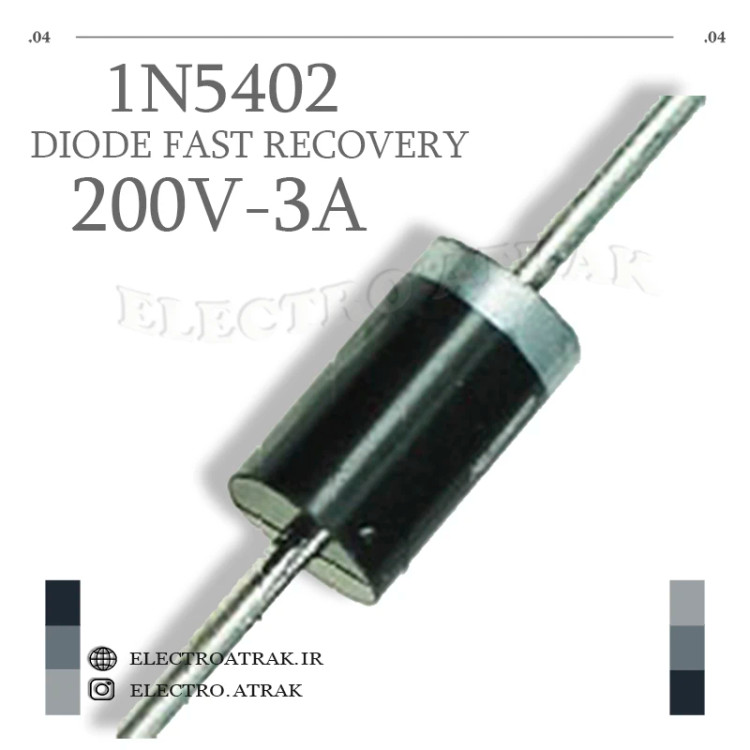

🔴 دیود 1N5402 – یکسوساز عمومی ۳ آمپر ۲۰۰ ولت DO-201AD

توضیحات کوتاه:
دیود 1N5402 یک یکسوساز (Rectifier) با کاربرد عمومی از سری پرکاربرد 1N540x است که برای تبدیل جریان متناوب (AC) به مستقیم (DC) در مدارات قدرت طراحی شده است. این دیود با قابلیت تحمل جریان مستقیم ۳ آمپر، ولتاژ معکوس ۲۰۰ ولت و جریان ضربه‌ای ۲۰۰ آمپر، گزینه‌ای ایده‌آل برای منابع تغذیه، شارژرها و مدارات یکسوسازی است. بسته‌بندی DO-201AD با پایه‌های محوری (Axial Leads) و نصب از طریق هُل (Through-Hole) آن را برای استفاده در بردهای الکترونیکی بسیار مناسب کرده است. این قطعه توسط تولیدکنندگان معتبری مانند onsemi، Vishay، Diodes Incorporated و Taiwan Semiconductor تولید می‌شود.

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۲۰۰ ولت
✅ جریان مستقیم متوسط (IF(AV)): ۳ آمپر
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۲۰۰ آمپر
✅ ولتاژ هدایت (VF): ۱ تا ۱.۲ ولت در جریان ۳ آمپر
✅ جریان نشتی معکوس (IR): ۵ میکروآمپر در ۲۰۰ ولت
✅ زمان بازیابی معکوس (trr): ۱.۵ میکروثانیه (استاندارد)
✅ دمای کاری (Tj): ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: DO-201AD (محوری – Through Hole)
✅ قطبیت: نوار رنگ روی بدنه نشان‌دهنده کاتد (پایه منفی)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
یکسوسازی در منابع تغذیه (Power Supplies) – تبدیل ولتاژ AC به DC در مدارات یکسوساز تمام‌موج و نیم‌موج، مناسب برای توان‌های متوسط تا ۳ آمپر

شارژرهای باتری – استفاده در مدارات شارژ باتری‌های اسیدی و لیتیوم‌یون برای جلوگیری از برگشت جریان

مبدل‌های DC-DC و اینورترها – به عنوان دیود آزادگردش (Freewheeling) و یکسوساز در مدارات فلای‌بک و فوروارد

حفاظت قطب معکوس – جلوگیری از آسیب به مدار در صورت اتصال اشتباه باتری یا منبع تغذیه

جایگزین قطعات سوخته – تعویض دیودهای یکسوساز در بردهای الکترونیکی، تلویزیون‌ها و دستگاه‌های صنعتی

جایگزین‌های مناسب: در صورت عدم موجودی، قطعات معادل شامل 1N5402G، BY397، FR307، HER508 و UF5408 می‌باشند
