ترانزیستور مثبت 2SA1266 پکیج to-92

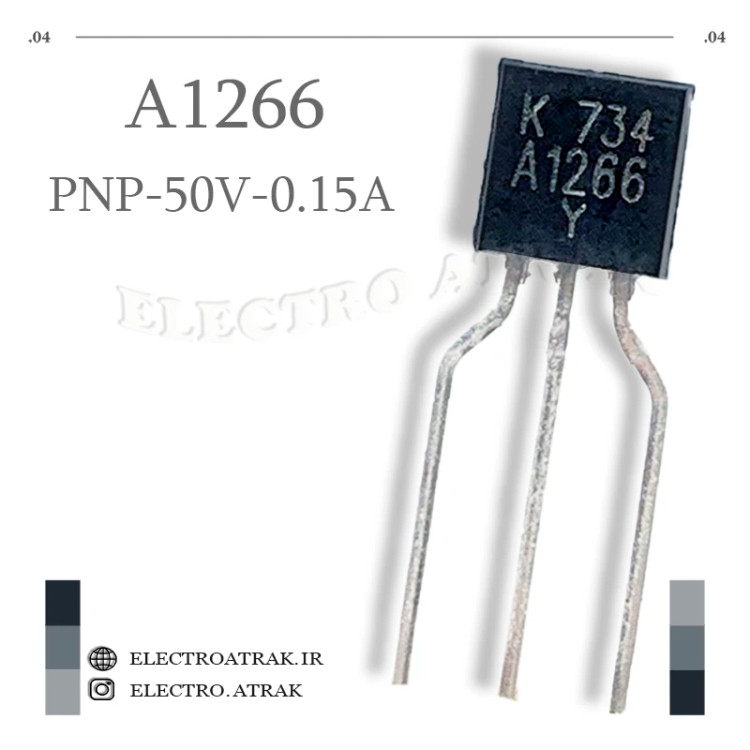

🔴 ترانزیستور 2SA1266 – PNP سیگنال کم‌نویز TO-92

توضیحات کوتاه:
ترانزیستور 2SA1266 یک قطعه سیلیکونی PNP اپی‌تاکسیال پلانار است که برای کاربردهای تقویت فرکانس پایین و کم‌نویز طراحی شده است . این ترانزیستور در بسته‌بندی محبوب TO-92 (نصب از طریق هُل) عرضه می‌شود . بهره جریان بالا (تا ۴۰۰) و عدد نویز پایین (حداکثر ۱ دسی‌بل) از ویژگی‌های کلیدی آن است . ترانزیستور مکمل (کامپلمنت) این قطعه، مدل NPN 2SC3198 است  که در طراحی مدارات پوش-پول (Push-Pull) کاربرد دارد.

ویژگی‌ها:
✅ نوع: PNP – سیلیکون اپی‌تاکسیال پلانار
✅ ولتاژ کلکتور-امیتر (VCEO): ۵۰- ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۵۰- ولت
✅ ولتاژ امیتر-بیس (VEBO): ۵- ولت
✅ جریان کلکتور (IC): ۱۵۰- میلی‌آمپر
✅ توان مصرفی (Ptot): ۴۰۰ تا ۶۲۵ میلی‌وات (بسته به شرایط محیطی)
✅ بهره جریان (hFE): گروه‌های مختلف با بهره‌های ۷۰ تا ۱۴۰ (O)، ۱۲۰ تا ۲۴۰ (Y) و ۲۰۰ تا ۴۰۰ (G)
✅ فرکانس گذار (fT): ۸۰ مگاهرتز
✅ عدد نویز (NF): حداکثر ۱ دسی‌بل
✅ ظرفیت خازنی کلکتور (Cob): ۴ تا ۷ پیکوفاراد
✅ بسته‌بندی: TO-92 (Through Hole)
✅ محدوده دمای کاری: ۵۵- تا ۱۲۵+ درجه سانتی‌گراد
✅ ترانزیستور مکمل (کامپلمنت): 2SC3198 (NPN)

کاربردهای عملی:
تقویت‌کننده‌های فرکانس پایین و کم‌نویز (Low Noise Amplifiers) – به دلیل عدد نویز پایین (۱dB) و بهره بالا، برای مراحل ورودی تقویت‌کننده‌های صوتی و مدارات حساس به نویز مناسب است

پیش‌تقویت‌کننده‌های صوتی (Audio Preamplifiers) – استفاده در مدارات تقویت سیگنال میکروفون، گرامافون و ورودی‌های صوتی با کیفیت بالا

مدارات تقویت‌کننده تفاضلی (Differential Amplifiers) – به دلیل تطبیق و بهره مناسب، در طراحی مدارات دقیق کاربرد دارد

مدارات کنترل و سوئیچینگ – به عنوان کلید الکترونیکی در مدارات کم‌جریان با ولتاژ پایین (حداکثر ۵۰ ولت و جریان ۱۵۰ میلی‌آمپر)

طراحی مدارات پوش-پول (Push-Pull) – به همراه ترانزیستور مکمل NPN (2SC3198) برای ساخت تقویت‌کننده‌های توان پایین

جایگزین و تعمیر تجهیزات صوتی و تصویری – تعویض قطعه در دستگاه‌های برندهایی مانند Daewoo، Denon، JVC، Kenwood، Marantz و Samsung که از این ترانزیستور استفاده می‌کنند
