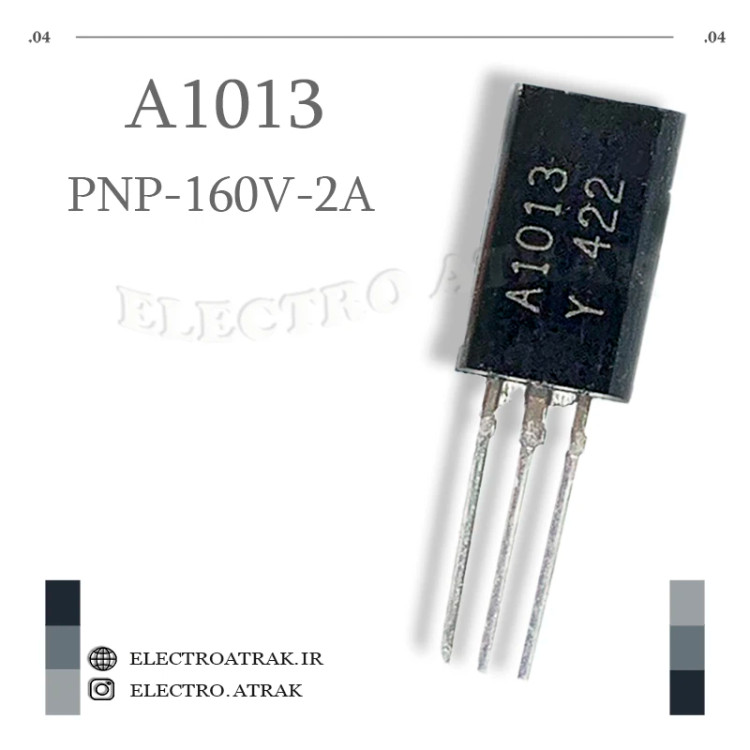

ترانزیستور مثبت 2SA1013 پکیج TO-92

🔴 ترانزیستور 2SA1013 – PNP ولتاژ بالا TO-92

توضیحات کوتاه:
ترانزیستور 2SA1013 یک قطعه سیلیکونی PNP اپی‌تاکسیال با ولتاژ بالا و جریان ۱ آمپر است که در بسته‌بندی TO-92 عرضه می‌شود. این ترانزیستور با ولتاژ کلکتور-امیتر ۱۶۰- ولت، برای کاربردهای سوئیچینگ قدرت و مدارات انحراف عمودی تلویزیون‌های رنگی طراحی شده است. بهره جریان بالا و پاسخ فرکانسی ۱۵ مگاهرتز از ویژگی‌های آن است. این قطعه برای کاربردهای تقویت‌کننده صوتی عمومی و مراحل درایور نیز مناسب است. ترانزیستور مکمل (کامپلمنت) این قطعه، مدل NPN 2SC2383 است.

ویژگی‌ها:
✅ نوع: PNP – سیلیکون اپی‌تاکسیال
✅ ولتاژ کلکتور-امیتر (VCEO): ۱۶۰- ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۱۶۰- ولت
✅ ولتاژ امیتر-بیس (VEBO): ۶- ولت
✅ جریان کلکتور (IC): ۱- آمپر
✅ جریان بیس (IB): ۰.۵- آمپر
✅ توان مصرفی (Ptot): ۹۰۰ میلی‌وات
✅ بهره جریان (hFE): گروه‌های R (۶۰-۱۲۰)، O (۱۰۰-۲۰۰) و Y (۱۶۰-۳۲۰)
✅ فرکانس گذار (fT): ۱۵ مگاهرتز
✅ ظرفیت خازنی خروجی (Cob): ۳۵ پیکوفاراد
✅ بسته‌بندی: TO-92 (Through Hole)
✅ محدوده دمای کاری: ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ ترانزیستور مکمل (کامپلمنت): 2SC2383 (NPN)

کاربردهای عملی:
سوئیچینگ قدرت و مدارات انحراف تلویزیون – کاربرد اصلی در مدارات انحراف عمودی تلویزیون‌های رنگی و مدارات سوئیچینگ با ولتاژ بالا

تقویت‌کننده‌های صوتی عمومی – به عنوان تقویت‌کننده فرکانس صوتی در مدارات صوتی و پیش‌تقویت‌کننده‌ها

درایور و مراحل تقویت – استفاده در مراحل درایور و تقویت سیگنال در تجهیزات الکترونیکی

رگولاتورهای ولتاژ – در مدارات تنظیم ولتاژ و منابع تغذیه با جریان ۱ آمپر و ولتاژ ۱۶۰ ولت

مدارات نوسان‌ساز – به عنوان قطعه فعال در مدارات نوسان‌ساز و مبدل‌های قدرت

طراحی مدارات پوش-پول (Push-Pull) – به همراه ترانزیستور مکمل NPN (2SC2383) برای ساخت تقویت‌کننده‌های توان پایین

جایگزین و تعمیر تجهیزات – معادل‌های جایگزین شامل 2SA1275، KTA1275 و 2SB1212 می‌باشند
