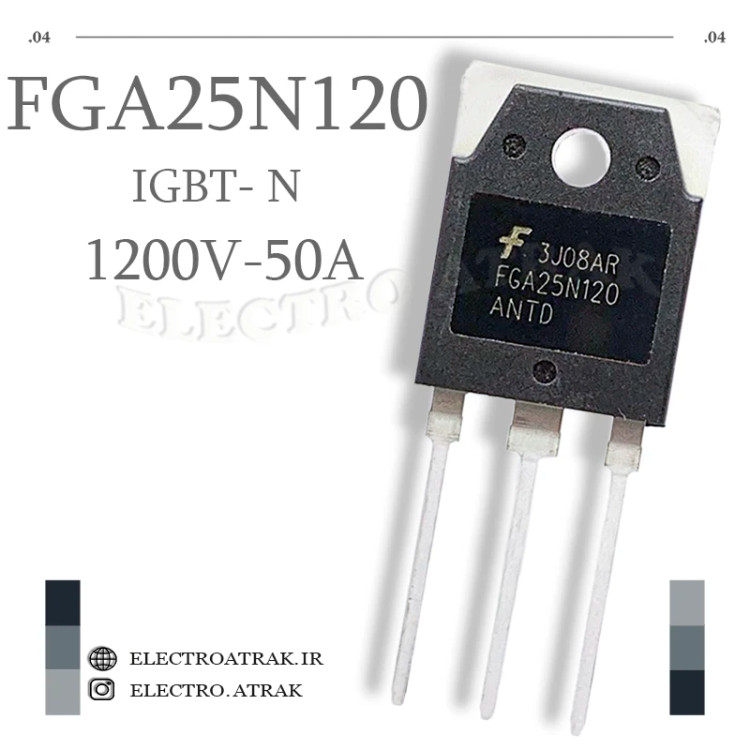

ترانزیستور IGBT FGA25N120ANTD پکیج TO-3P

🔴 ترانزیستور IGBT FGA25N120ANTD – 1200V 50A TO-3P

توضیحات کوتاه:
IGBT FGA25N120ANTD یک ترانزیستور قدرت N-Channel با ولتاژ ۱۲۰۰ ولت و جریان ۵۰ آمپر از شرکت Fairchild (اکنون onsemi) است که با فناوری پیشرفته NPT Trench طراحی شده است . این قطعه با ولتاژ اشباع پایین (۲ ولت) و تلفات سوئیچینگ کم، برای کاربردهای رزونانس و سوئیچینگ نرم مانند هیتینگ القایی (Induction Heating)، مایکروویو و اجاق‌های برقی (IH) بسیار مناسب است . بسته‌بندی TO-3P با توان مصرفی ۳۱۲ وات و مقاومت حرارتی ۰.۴ درجه سانتی‌گراد بر وات، قابلیت دفع حرارت عالی و عمر طولانی را فراهم می‌کند .

ویژگی‌ها:
✅ ولتاژ کلکتور-امیتر (VCES): ۱۲۰۰ ولت
✅ جریان کلکتور (IC): ۵۰ آمپر در ۲۵ درجه / ۲۵ آمپر در ۱۰۰ درجه
✅ جریان پالسی (ICM): ۹۰ آمپر
✅ ولتاژ اشباع (VCE(sat)): ۲ ولت در ۲۵ آمپر
✅ توان مصرفی (PD): ۳۱۲ وات در ۲۵ درجه
✅ دیود داخلی (Freewheeling Diode): دارد
✅ جریان پیوسته دیود (IF): ۲۵ آمپر در ۱۰۰ درجه
✅ جریان پالسی دیود (IFM): ۱۵۰ آمپر
✅ تلفات سوئیچینگ (Eoff): ۰.۹۶ میلی‌ژول
✅ زمان روشن شدن (ton): ۵۰ نانوثانیه
✅ زمان خاموش شدن (toff): ۱۹۰ نانوثانیه
✅ مقاومت حرارتی (RthJC): ۰.۴ درجه سانتی‌گراد بر وات
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
هیتینگ القایی (Induction Heating) – کاربرد اصلی در اجاق‌های القایی، مایکروویو و تجهیزات گرمایش صنعتی با فرکانس بالا

مدارات رزونانس و سوئیچینگ نرم – به دلیل تلفات سوئیچینگ پایین و عملکرد عالی در مدارات تشدید، برای مبدل‌های تشدید و مدارات ZVS/ZCS ایده‌آل است

منابع تغذیه سوئیچینگ پرقدرت (SMPS) – در مبدل‌های فلای‌بک و فوروارد با ولتاژ بالا و توان متوسط تا بالا

اینورترها و درایوهای موتور – راه‌اندازی موتورهای AC و DC با توان بالا در تجهیزات صنعتی

یو پی اس (UPS) و مبدل‌های DC-AC – سیستم‌های برق اضطراری و اینورترهای خورشیدی با ولتاژ ۱۲۰۰ ولت و جریان ۵۰ آمپر

جایگزین و تعمیر تجهیزات خانگی و صنعتی – تعویض IGBT در بردهای الکترونیکی اجاق‌های القایی، مایکروویو و دستگاه‌های گرمایش صنعتی
