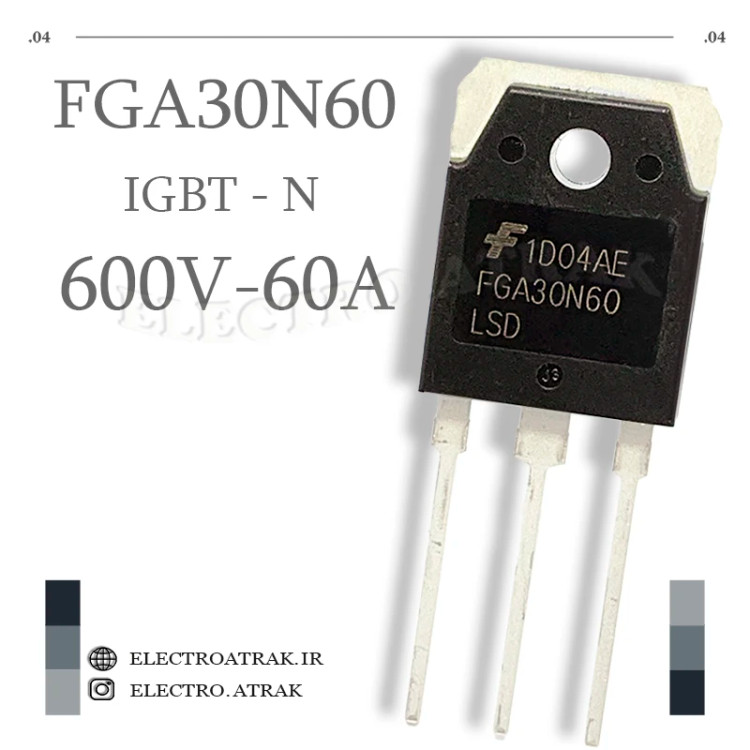

ترانزیستور IGBT FGA30N60LSD پکیج TO-3P

🔴 ترانزیستور IGBT FGA30N60LSD – 600V 60A TO-3P

توضیحات کوتاه:
IGBT FGA30N60LSD یک قطعه قدرت N-Channel با فناوری PT (Punch-Through) از شرکت Fairchild (اکنون onsemi) است که برای کاربردهای سوئیچینگ با فرکانس متوسط طراحی شده است . این قطعه با ولتاژ ۶۰۰ ولت و جریان ۶۰ آمپر، به دلیل ولتاژ اشباع پایین (۱.۱ ولت در ۳۰ آمپر)، تلفات هدایت بسیار کمی دارد . توان مصرفی این IGBT ۴۸۰ وات است و در بسته‌بندی TO-3P عرضه می‌شود که قابلیت دفع حرارت عالی را فراهم می‌کند . این قطعه برای کاربردهایی مانند اینورترهای خورشیدی، یو پی اس و دستگاه‌های جوشکاری طراحی شده است .

ویژگی‌ها:
✅ ولتاژ کلکتور-امیتر (VCES): ۶۰۰ ولت
✅ جریان کلکتور (IC): ۶۰ آمپر در ۲۵ درجه / ۳۰ آمپر در ۱۰۰ درجه
✅ جریان پالسی (ICM): ۹۰ آمپر
✅ ولتاژ اشباع (VCE(sat)): ۱.۱ ولت در ۳۰ آمپر
✅ توان مصرفی (PD): ۴۸۰ وات در ۲۵ درجه
✅ ولتاژ گیت-امیتر (VGES): ۲۰± ولت
✅ نوع IGBT: N-Channel – فناوری PT (Punch-Through)
✅ بسته‌بندی: TO-3P-3 (Through Hole)
✅ مقاومت حرارتی (RθJC): ۰.۲۶ درجه سانتی‌گراد بر وات
✅ محدوده دمای کاری: ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
اینورترهای خورشیدی (Solar Inverters) – به دلیل ولتاژ اشباع پایین و تلفات هدایت کم، برای تبدیل DC به AC در سیستم‌های انرژی خورشیدی ایده‌آل است .

یو پی اس (UPS) و منابع تغذیه بدون وقفه – استفاده در مدارات اینورتر و سوئیچینگ برای تأمین برق اضطراری با راندمان بالا .

دستگاه‌های جوشکاری (Welder) – به عنوان کلید قدرت در مبدل‌های جوش اینورتر با جریان بالا و ولتاژ ۶۰۰ ولت .

درایوهای کنترل موتور – راه‌اندازی و کنترل سرعت موتورهای AC و DC در تجهیزات صنعتی و رباتیک.

مبدل‌های DC-DC و SMPS پرقدرت – استفاده در منابع تغذیه سوئیچینگ با توان بالا و نیاز به راندمان مناسب.

جایگزین و تعمیر تجهیزات صنعتی – تعویض IGBT در بردهای اینورتر، یو پی اس و تجهیزات خورشیدی.
