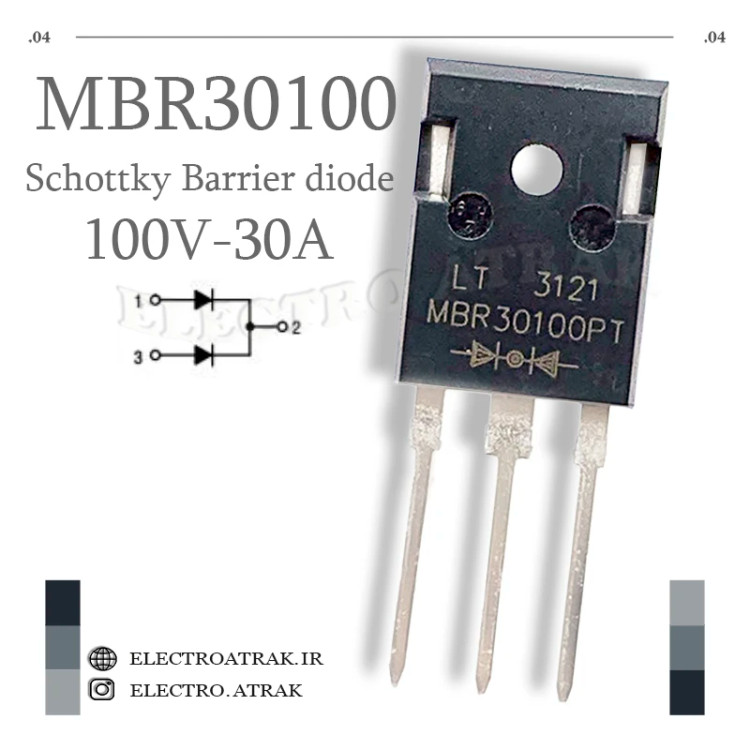

دیود شاتکی MBR30100 پکیج aTO-247

🔴 دیود شاتکی MBR30100 – ۳۰ آمپر ۱۰۰ ولت TO-247

توضیحات کوتاه:
دیود شاتکی MBR30100 یک یکسوساز قدرت از نوع دوگانه با کاتد مشترک (Common Cathode) است که در بسته‌بندی TO-247 عرضه می‌شود . این قطعه با قابلیت تحمل جریان مستقیم کل ۳۰ آمپر (هر دیود ۱۵ آمپر) و ولتاژ معکوس ۱۰۰ ولت، برای کاربردهای یکسوسازی فرکانس بالا و مدارات قدرت طراحی شده است . افت ولتاژ هدایت پایین (حداکثر ۸۰۰ میلی‌ولت در ۱۵ آمپر) و دمای کاری تا ۱۷۵ درجه سانتی‌گراد، آن را به گزینه‌ای ایده‌آل برای منابع تغذیه سوئیچینگ، مبدل‌های DC-DC و دیودهای آزادگردش تبدیل کرده است . این قطعه توسط تولیدکنندگان معتبری مانند Panjit، SMC Diode Solutions، Taiwan Semiconductor و Micro Commercial Co تولید می‌شود .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۱۰۰ ولت
✅ جریان مستقیم کل (IF(AV)): ۳۰ آمپر (هر دیود ۱۵ آمپر)
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۲۵۰ تا ۳۲۰ آمپر (بسته به سازنده)
✅ ولتاژ هدایت (VF): ۸۰۰ میلی‌ولت در ۱۵ آمپر
✅ جریان نشتی معکوس (IR): ۵۰ میکروآمپر در ۱۰۰ ولت
✅ بسته‌بندی: TO-247-3 / TO-247AD (TO-3P)
✅ دمای کاری (Tj): ۶۵- تا ۱۷۵+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) – به عنوان دیود یکسوساز خروجی در مدارات فلای‌بک و فوروارد با جریان ۳۰ آمپر و راندمان بالا

مبدل‌های DC-DC – استفاده در مبدل‌های کاهنده (Buck) و افزاینده (Boost) با جریان بالا و فرکانس سوئیچینگ بالا

دیود آزادگردش (Freewheeling) – در مدارات درایو موتورهای DC، رله‌ها و سولنوئیدها برای جلوگیری از ولتاژهای برگشتی ناشی از قطع جریان

سیستم‌های OR-ing و توزیع توان – در مدارات چندمنبعی (Redundant Power Supplies) برای ایزوله کردن منابع تغذیه و جلوگیری از برگشت جریان

حفاظت قطب معکوس (Polarity Protection) – جلوگیری از آسیب به مدار در صورت اتصال اشتباه باتری یا منبع تغذیه در سیستم‌های ۱۲ و ۲۴ ولت

شارژرهای سریع باتری – یکسوسازی جریان بالا در مدارات شارژرهای صنعتی و خودروهای برقی
