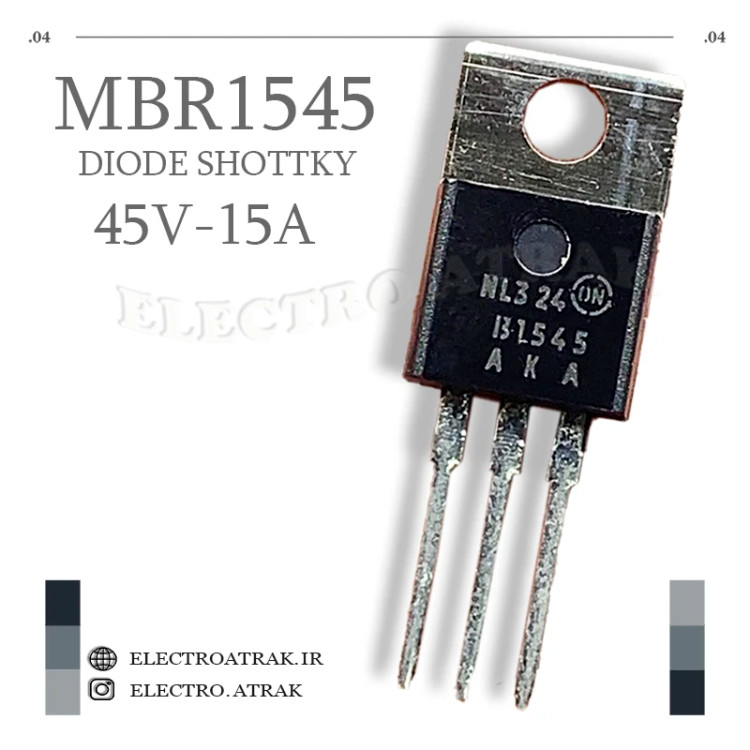

دیود شاتکی MBR1545 پکیج TO-220

🔴 دیود شاتکی MBR1545 – ۱۵ آمپر ۴۵ ولت TO-220

توضیحات کوتاه:
دیود شاتکی MBR1545 یک یکسوساز قدرت با معماری شاتکی (Schottky Barrier) است که در بسته‌بندی محبوب TO-220 عرضه می‌شود. این دیود با قابلیت تحمل جریان مستقیم ۱۵ آمپر، ولتاژ معکوس ۴۵ ولت و جریان ضربه‌ای ۱۵۰ آمپر، برای کاربردهای یکسوسازی فرکانس بالا و مدارات قدرت طراحی شده است . افت ولتاژ هدایت پایین (حداکثر ۸۴۰ میلی‌ولت در ۱۵ آمپر) و زمان بازیابی سریع، آن را به گزینه‌ای ایده‌آل برای منابع تغذیه سوئیچینگ، دیود آزادگردش و حفاظت قطب معکوس تبدیل کرده است . دمای کاری این قطعه تا ۱۵۰ درجه سانتی‌گراد است . مدل MBR1545CT نیز با پیکربندی دوگانه کاتد مشترک (Common Cathode) و جریان کل ۱۵ آمپر (هر دیود ۷.۵ آمپر) موجود است که برای طراحی‌های فشرده‌تر مناسب است .

ویژگی‌ها:
✅ ولتاژ معکوس تکراری (VRRM): ۴۵ ولت
✅ جریان مستقیم متوسط (IF(AV)): ۱۵ آمپر
✅ جریان ضربه‌ای غیرتکراری (IFSM): ۱۵۰ آمپر
✅ ولتاژ هدایت (VF): ۷۰۰ تا ۸۴۰ میلی‌ولت @ ۱۵ آمپر
✅ جریان نشتی معکوس (IR): ۱ میلی‌آمپر @ ۴۵ ولت
✅ دمای کاری (Tj): ۶۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ بسته‌بندی: TO-220AC (مدل معمولی) / TO-220AB (مدل CT دوگانه)
✅ نصب: Through Hole (نصب از طریق هُل)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) – به عنوان دیود یکسوساز خروجی در مبدل‌های فلای‌بک و فوروارد با جریان ۱۵ آمپر و راندمان بالا

مبدل‌های DC-DC – استفاده در مدارات کاهنده (Buck) و افزاینده (Boost) با جریان بالا و فرکانس سوئیچینگ بالا

دیود آزادگردش (Freewheeling) – در مدارات درایو موتورهای DC، رله‌ها و سولنوئیدها برای جلوگیری از ولتاژهای برگشتی ناشی از قطع جریان

حفاظت قطب معکوس (Polarity Protection) – جلوگیری از آسیب به مدار در صورت اتصال اشتباه باتری یا منبع تغذیه در سیستم‌های ۱۲ و ۲۴ ولت

مدارات یکسوسازی فرکانس بالا – به دلیل زمان بازیابی سریع و افت ولتاژ پایین، برای مدارات اینورتر و ضریب‌سازهای ولتاژ مناسب است

جایگزین قطعات سوخته – تعویض دیودهای یکسوساز در بردهای الکترونیکی، منابع تغذیه و دستگاه‌های صنعتی
