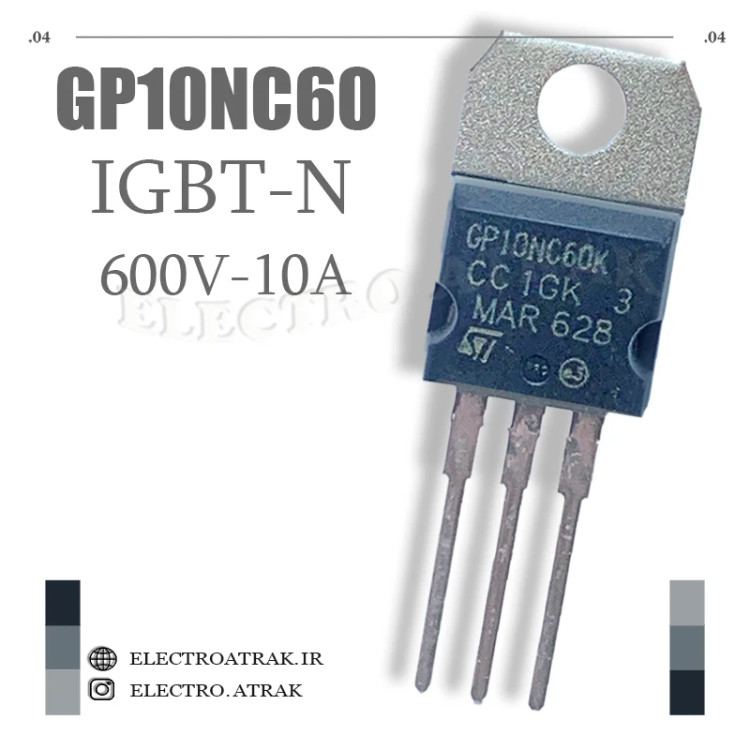

ترانزیستور IGBT مدل STGP10NC60 پکیج TO-220

🔴 ترانزیستور IGBT مدل STGP10NC60KD – 600V 20A TO-220

توضیحات کوتاه:
IGBT مدل STGP10NC60KD یک قطعه قدرتمند N-Channel از شرکت STMicroelectronics است که با فناوری پیشرفته PowerMESH™ طراحی شده است و برای کاربردهای سوئیچینگ با فرکانس بالا و مقاوم در برابر اتصال کوتاه (Short-circuit rugged) بهینه شده است . این قطعه با ولتاژ ۶۰۰ ولت و جریان ۲۰ آمپر، به دلیل ولتاژ اشباع پایین (حداکثر ۲.۵ ولت) و تلفات سوئیچینگ کم، گزینه‌ای ایده‌آل برای منابع تغذیه سوئیچینگ (SMPS)، تصحیح ضریب توان (PFC) و کنترل‌کننده‌های موتور است . بسته‌بندی TO-220، نصب آن را بر روی هیت‌سینک و بردهای الکترونیکی آسان می‌کند.

ویژگی‌ها:
✅ ولتاژ کلکتور-امیتر (VCES): ۶۰۰ ولت
✅ جریان کلکتور (IC): ۲۰ آمپر (مستمر) / ۳۰ آمپر (پالسی)
✅ ولتاژ اشباع (VCE(sat)): ۲.۵ ولت در ۵ آمپر
✅ توان مصرفی (Ptot): ۶۵ وات
✅ زمان تحمل اتصال کوتاه: ۱۰ میکروثانیه
✅ ولتاژ گیت-امیتر (VGES): ۲۰± ولت
✅ بار گیت (Qg): ۱۹ نانوکولن
✅ زمان روشن/خاموش (Td(on/off)): ۱۷/۷۲ نانوثانیه
✅ بسته‌بندی: TO-220-3 (Through Hole)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) و تصحیح ضریب توان (PFC) – به دلیل تلفات سوئیچینگ کم و مقاومت در برابر اتصال کوتاه، برای مبدل‌های فلای‌بک، فوروارد و مدارات تصحیح ضریب توان با فرکانس بالا ایده‌آل است .

کنترل موتورهای صنعتی و فرکانس بالا – راه‌اندازی و کنترل دقیق موتورهای AC و DC در تجهیزات صنعتی و رباتیک با قابلیت تحمل جریان بالا .

یو پی اس (UPS) و سیستم‌های قدرت – استفاده در مدارات اینورتر و منابع تغذیه اضطراری با ولتاژ ۶۰۰ ولت و جریان ۲۰ آمپر .

بالاست‌های روشنایی (Lighting Ballasts) – به عنوان کلید قدرت در مدارات راه‌اندازی لامپ‌های فلورسنت و LED با فرکانس بالا .

تقویت‌کننده‌های RF و مدارات رزونانس – استفاده در مدارات تشدید و سوئیچینگ نرم (Resonant / Soft-Switching) به دلیل عملکرد عالی در فرکانس‌های بالا .

جایگزین و تعمیر تجهیزات صنعتی – تعویض IGBT در بردهای اینورتر، منابع تغذیه و درایوهای موتور با مشخصات مشابه
