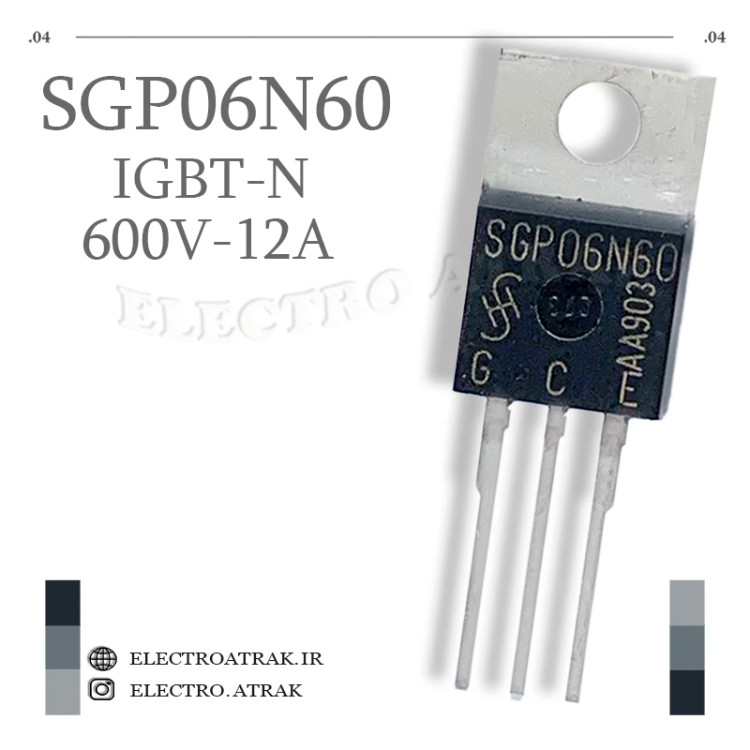

ترانزیستور IGBT SGP06N60 پکیج TO-220

🔴 ترانزیستور IGBT مدل SGP06N60 – 600V 12A TO-220

توضیحات کوتاه:
IGBT مدل SGP06N60 یک قطعه قدرت N-Channel با فناوری NPT (Non-Punch-Through) از شرکت Infineon Technologies است که برای کاربردهای سوئیچینگ با فرکانس بالا و مقاوم در برابر اتصال کوتاه طراحی شده است . این قطعه با ولتاژ کلکتور-امیتر ۶۰۰ ولت، جریان کلکتور ۱۲ آمپر (۶.۹ آمپر در دمای ۱۰۰ درجه) و توان مصرفی ۶۸ وات، گزینه‌ای ایده‌آل برای کنترل موتورها، اینورترها و منابع تغذیه سوئیچینگ است . فناوری NPT آن توزیع بسیار دقیق پارامترها، پایداری دمایی و قابلیت موازی‌سازی را فراهم می‌کند و زمان تحمل اتصال کوتاه آن ۱۰ میکروثانیه است . بسته‌بندی TO-220AB، نصب آن را بر روی هیت‌سینک و بردهای الکترونیکی آسان می‌کند .

ویژگی‌ها:
✅ ولتاژ کلکتور-امیتر (VCE): ۶۰۰ ولت
✅ جریان کلکتور (IC): ۱۲ آمپر @ ۲۵ درجه / ۶.۹ آمپر @ ۱۰۰ درجه
✅ جریان پالسی (ICM): ۲۴ آمپر
✅ توان مصرفی (Ptot): ۶۸ وات
✅ ولتاژ اشباع (VCE(sat)): ۲ تا ۲.۴ ولت @ ۱۵ ولت، ۶ آمپر
✅ زمان تحمل اتصال کوتاه: ۱۰ میکروثانیه
✅ بار گیت (Qg): ۳۲ نانوکولن
✅ زمان روشن/خاموش (Td(on/off)): ۲۵ نانوثانیه / ۲۲۰ نانوثانیه
✅ بسته‌بندی: TO-220-3 (Through Hole)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
کنترل موتورهای صنعتی (Motor Controls) – راه‌اندازی و کنترل دقیق موتورهای AC و DC در تجهیزات صنعتی، رباتیک و سیستم‌های HVAC با قابلیت تحمل اتصال کوتاه ۱۰ میکروثانیه

اینورترها و درایوهای فرکانس متغیر (Inverters) – به دلیل تلفات سوئیچینگ پایین (کاهش ۷۵ درصدی Eoff نسبت به نسل قبل)  و قابلیت موازی‌سازی، برای اینورترهای خورشیدی، یو پی اس و سیستم‌های قدرت ایده‌آل است

منابع تغذیه سوئیچینگ (SMPS) – به عنوان کلید قدرت در مبدل‌های فلای‌بک و فوروارد با فرکانس بالا و ولتاژ ۶۰۰ ولت

بالاست‌های روشنایی (Lighting Ballasts) – به عنوان کلید قدرت در مدارات راه‌اندازی لامپ‌های فلورسنت و LED با فرکانس بالا و تلفات هدایت پایین

مدارات قدرت و سوئیچینگ – استفاده در مدارات کلیدزنی با فرکانس بالا و نیاز به راندمان مناسب با توزیع دقیق پارامترها و پایداری دمایی

جایگزین و تعمیر تجهیزات صنعتی – تعویض IGBT در بردهای اینورتر، منابع تغذیه و درایوهای موتور با مشخصات مشابه
