ترانزیستور IGBT G80N60 پکیج TO-247

شما عزیزان می نوانید برای تهیه و یا مشاهده ترانزیستور نوع IGBT ، ماسفت ، ترایاک ها ، BJT های PNP و NPN کلیک کنید.

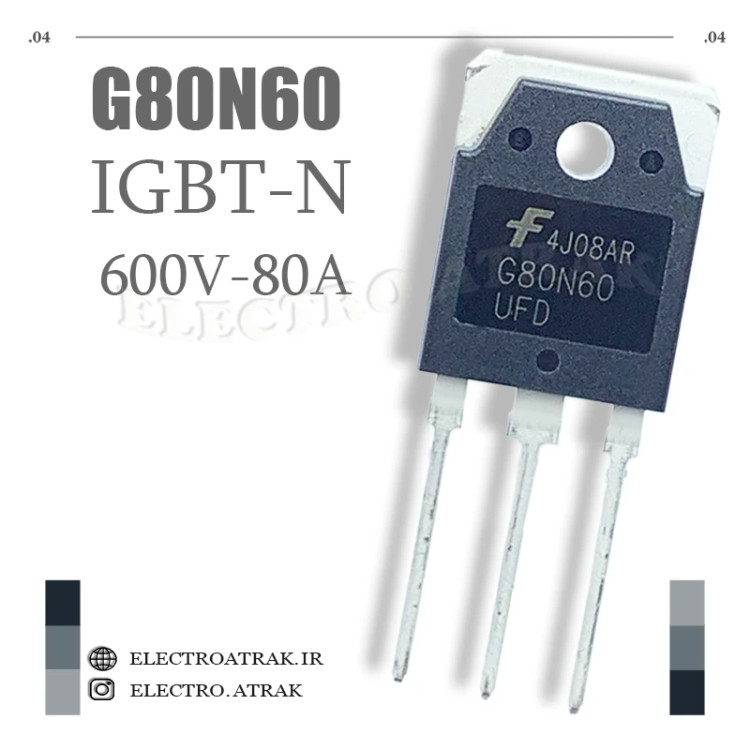

🔴 ترانزیستور IGBT مدل G80N60 (SGH80N60UFD) – 600V 80A TO-3P

توضیحات کوتاه:
IGBT مدل G80N60 (که با شماره کامل SGH80N60UFD نیز شناخته می‌شود) یک قطعه قدرتمند از سری UFD شرکت Fairchild است که برای کاربردهای سوئیچینگ با سرعت بالا و تلفات کم طراحی شده است . این قطعه با ولتاژ ۶۰۰ ولت، جریان ۸۰ آمپر و ولتاژ اشباع پایین (۲.۱ ولت در ۴۰ آمپر)، برای کنترل موتورها، اینورترها و منابع تغذیه بسیار مناسب است . بسته‌بندی TO-3P آن نصب را روی هیت‌سینک آسان می‌کند و دیود سریع داخلی (FRD) با زمان بازیابی ۵۰ نانوثانیه، عملکرد فوق‌سریعی را ارائه می‌دهد . توان مصرفی آن ۱۹۵ وات است و دمای کاری تا ۱۵۰ درجه سانتی‌گراد را پشتیبانی می‌کند .

ویژگی‌ها:
✅ ولتاژ کلکتور-امیتر (VCES): ۶۰۰ ولت
✅ جریان کلکتور (IC): ۸۰ آمپر @ ۲۵ درجه / ۴۰ آمپر @ ۱۰۰ درجه
✅ جریان پالسی (ICM): ۲۲۰ آمپر
✅ ولتاژ اشباع (VCE(sat)): ۲.۱ ولت @ ۴۰ آمپر
✅ زمان بازیابی دیود داخلی (trr): ۵۰ نانوثانیه (تایپیکال)
✅ توان مصرفی (PD): ۱۹۵ وات @ ۲۵ درجه
✅ دیود داخلی: دارد (Co-Pak IGBT با FRD)
✅ بسته‌بندی: TO-3P (TO-247) – Through Hole

کاربردهای عملی:
کنترل موتورهای AC و DC – راه‌اندازی و کنترل دقیق موتورها در تجهیزات صنعتی، رباتیک و سیستم‌های سروو .

اینورترهای عمومی و فرکانس متغیر – به دلیل سوئیچینگ سریع و تلفات پایین، برای اینورترهای خورشیدی، یو پی اس و درایوهای فرکانس متغیر ایده‌آل است .

منابع تغذیه سوئیچینگ (SMPS) – به عنوان کلید قدرت در مبدل‌های فلای‌بک و فوروارد با جریان بالا و ولتاژ ۶۰۰ ولت.

تجهیزات جوشکاری و گرمایش القایی – استفاده در مبدل‌های قدرت دستگاه‌های جوش اینورتر و سیستم‌های گرمایش القایی با توان بالا .

جایگزین و تعمیر تجهیزات صنعتی – تعویض IGBT در بردهای اینورتر، منابع تغذیه و درایوهای موتور با مشخصات مشابه

شما عزیزان می توانید جهت اطلاعات و توضیحات بیشتر با کارشناسان فروشگاه الکترونیک اترک  از طریق واتساپ ، تلگرام ، ایتا و روبیکا ارتباط حاصل نموده و سپس محصولات رو با خیالی آسوده تهیه نمایید.
