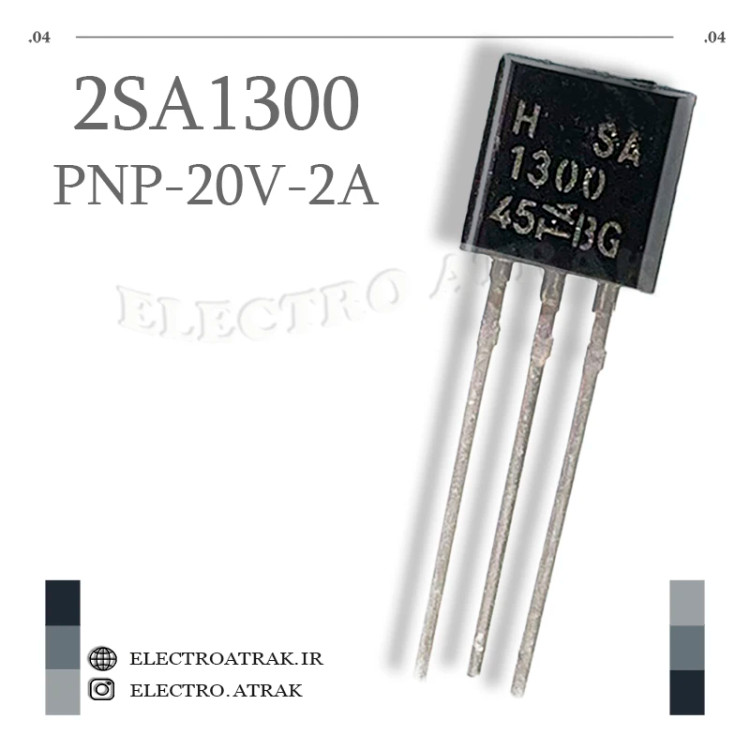

ترانزیستور 2SA1300 پکیج TO-92

🔴 ترانزیستور 2SA1300 – PNP توان متوسط TO-92

توضیحات کوتاه:
ترانزیستور 2SA1300 یک قطعه سیلیکونی PNP اپی‌تاکسیال با توان متوسط است که به طور ویژه برای کاربردهای فلاش استروب و تقویت‌کننده‌های توان متوسط طراحی شده است . این ترانزیستور با جریان بالا (تا ۲ آمپر) و بهره جریان عالی (تا ۶۰۰) ، در بسته‌بندی محبوب TO-92 عرضه می‌شود. بهره جریان بالا و خطی بودن عالی hFE، همراه با ولتاژ اشباع پایین، آن را برای مدارات سوئیچینگ و تقویت توان مناسب کرده است . ولتاژ کلکتور-امیتر آن ۱۰- ولت است و توان تلفاتی ۷۵۰ میلی‌وات را تحمل می‌کند . فرکانس گذار این ترانزیستور ۱۴۰ مگاهرتز است .

ویژگی‌ها:
✅ نوع: PNP – سیلیکون اپی‌تاکسیال پلانار
✅ ولتاژ کلکتور-امیتر (VCEO): ۱۰- ولت
✅ ولتاژ کلکتور-بیس (VCBO): ۲۰- ولت
✅ ولتاژ امیتر-بیس (VEBO): ۶- ولت
✅ جریان کلکتور (IC): ۲- آمپر (مستمر)
✅ جریان پالسی کلکتور (ICP): ۵- آمپر
✅ جریان بیس (IB): ۰.۲- آمپر
✅ توان مصرفی (Ptot): ۷۵۰ میلی‌وات
✅ بهره جریان (hFE): گروه‌های Y (۱۴۰-۲۸۰)، GR (۲۰۰-۴۰۰)، BL (۳۰۰-۶۰۰)
✅ فرکانس گذار (fT): ۱۴۰ مگاهرتز
✅ ظرفیت خازنی خروجی (Cob): ۵۰ پیکوفاراد تایپیکال
✅ بسته‌بندی: TO-92 (Through Hole)
✅ محدوده دمای کاری: ۵۵- تا ۱۵۰+ درجه سانتی‌گراد
✅ جایگزین‌های مناسب: 2SA1273، 2SA1296، KSA928A

کاربردهای عملی:
فلاش استروب (Strobe Flash) – کاربرد اصلی این ترانزیستور در مدارات فلاش دوربین‌ها و تجهیزات نورپردازی سریع است

تقویت‌کننده‌های توان متوسط – به دلیل بهره جریان بالا و خطی بودن عالی، برای تقویت سیگنال در مدارات صوتی و فرکانس پایین مناسب است

مدارات سوئیچینگ – به عنوان کلید الکترونیکی در مدارات با جریان ۲ آمپر و ولتاژ پایین (حداکثر ۱۰ ولت)

درایورهای قدرت – راه‌اندازی بارهای با جریان متوسط مانند رله‌ها، لامپ‌های کوچک و موتورهای DC سبک

پروژه‌های الکترونیک – استفاده در مدارات آموزشی، پروژه‌های دی‌آی‌وای و تعمیرات تجهیزات الکترونیکی با نیاز به جریان متوسط

جایگزین و تعمیر تجهیزات – تعویض قطعه در مدارات استروب دوربین‌های قدیمی، آمپلی‌فایرهای کوچک و تجهیزات صوتی
