وریستور های 390 ولتی VDR

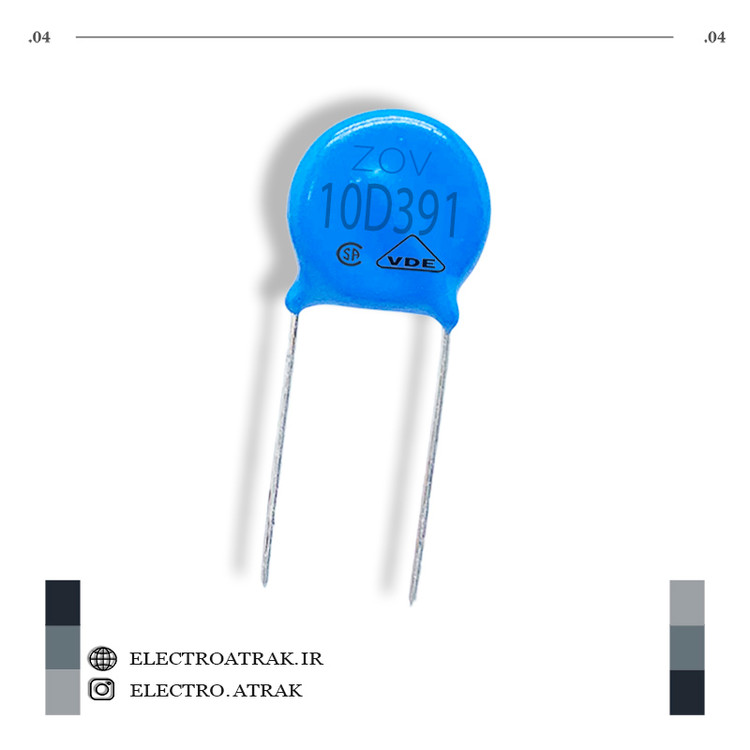

🔴 وریستور 390 ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

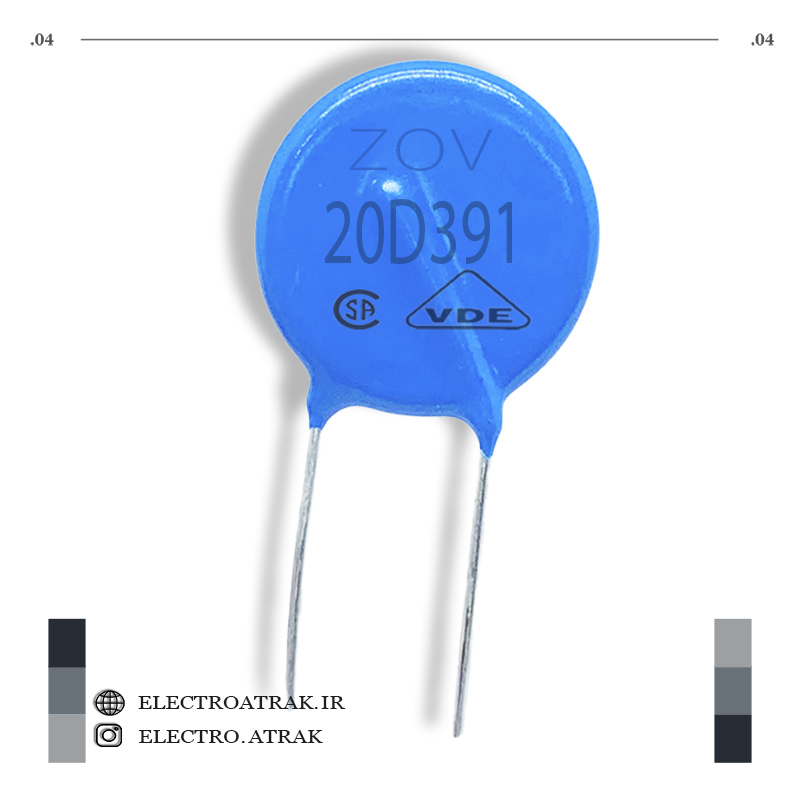

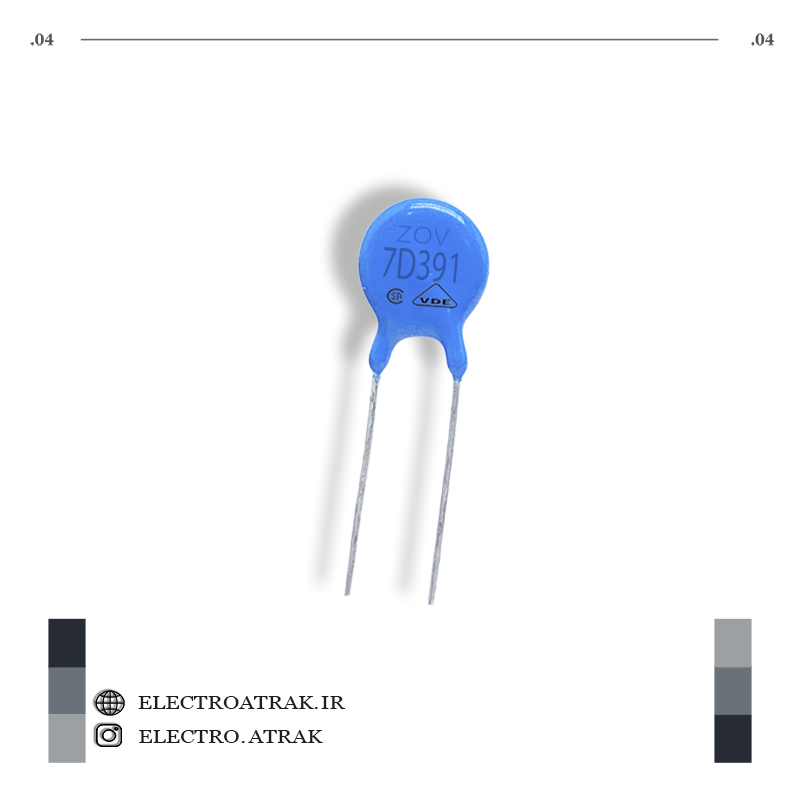

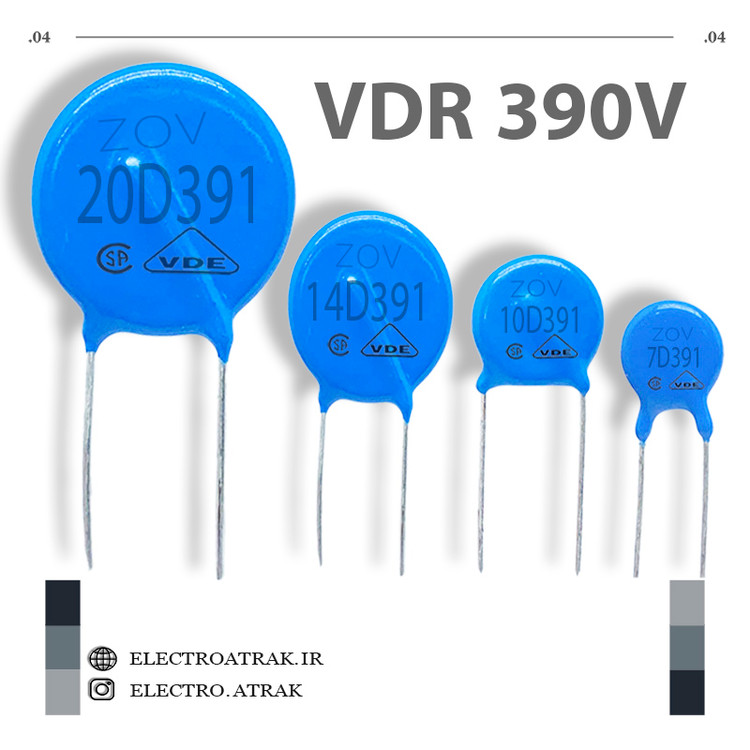

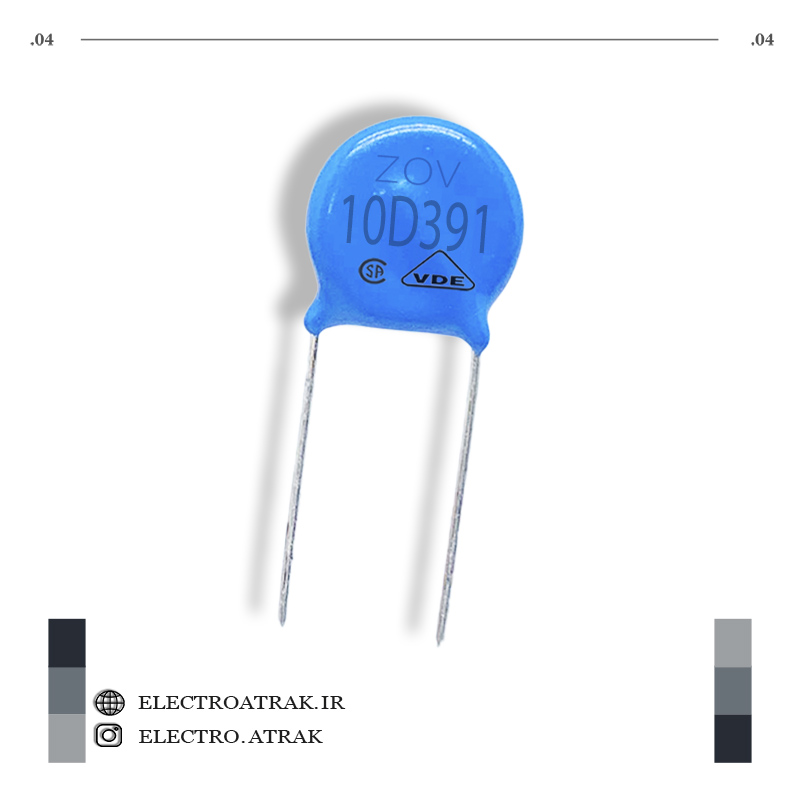

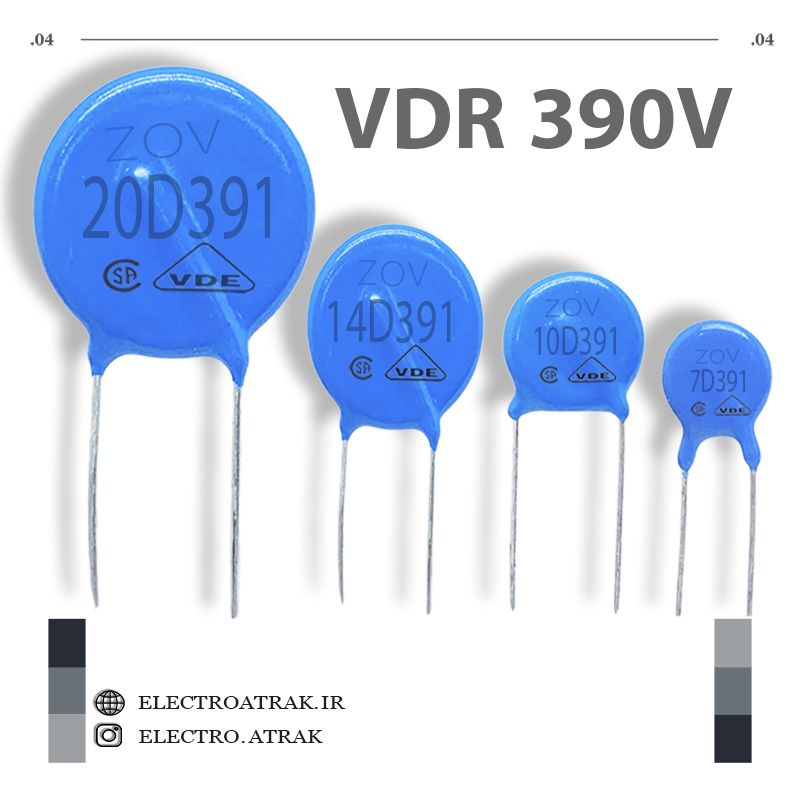

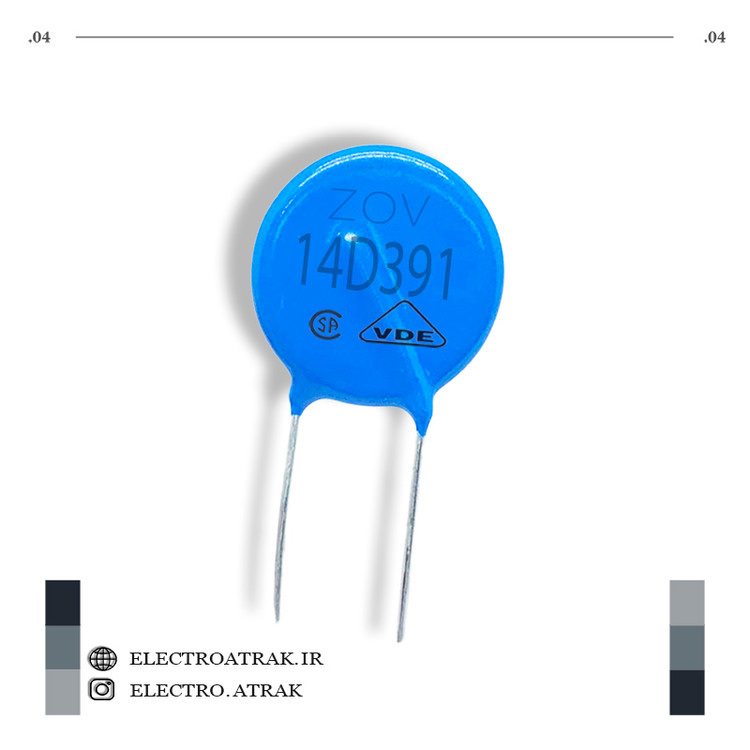

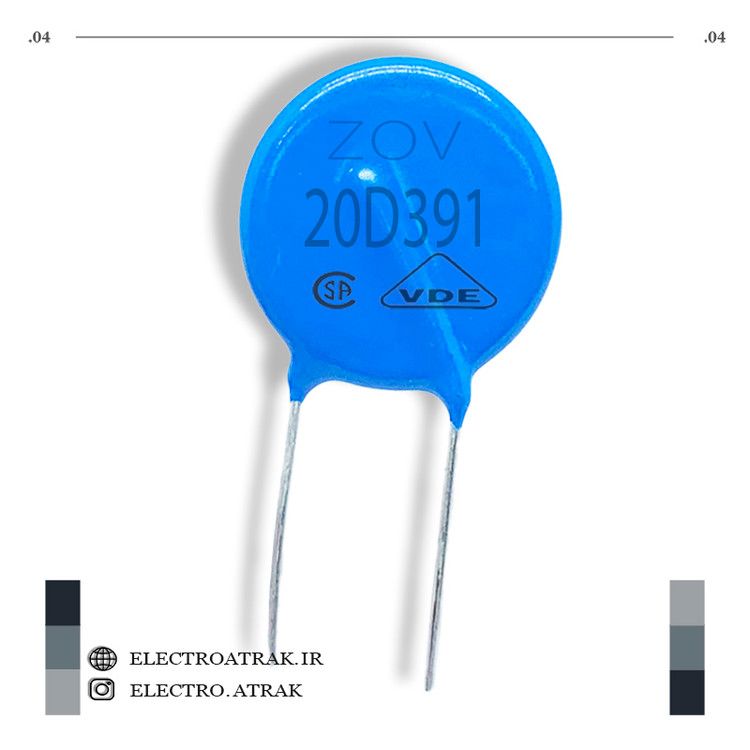

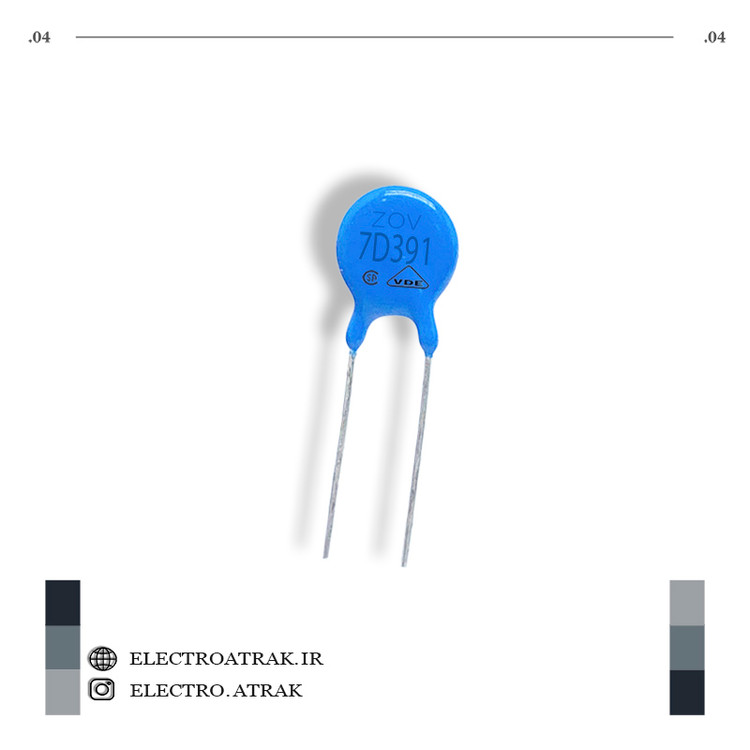

وریستورهای ۳۹۰ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. این قطعات با ولتاژ AC مؤثر ۲۵۰ ولت و ولتاژ DC ۳۲۰ ولت طراحی شده‌اند و با زمان پاسخ کمتر از ۲۵ نانوثانیه، اضافه ولتاژهای مخرب را به زمین هدایت می‌کنند. ولتاژ وریستور نامی آن ۳۹۰ ولت با تلرانس ±۱۰% (محدوده ۳۵۱ تا ۴۲۹ ولت) بوده و در اندازه‌های مختلف از دیسک ۵ میلی‌متری تا ۲۰ میلی‌متری با قابلیت جذب انرژی ۱۰ تا ۱۸۰ ژول موجود هستند. سری‌های رایج شامل MOV-20D391K (۲۰ میلی‌متر، ۶.۵ کیلوآمپر، ۱۸۰ ژول)، V10H250PL2T (۱۰ میلی‌متر، ۳.۵ کیلوآمپر، ۶۵ ژول) و ERZ-E05A391 (۷ میلی‌متر، ۱.۲ کیلوآمپر، ۲۶ ژول) در بسته‌بندی‌های متنوع عرضه می‌شوند.

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۳۹۰ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۲۵۰ ولت
✅ حداکثر ولتاژ DC: ۳۲۰ ولت
✅ محدوده ولتاژ وریستور: ۳۵۱ تا ۴۲۹ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ انرژی جذبی: ۱۰ ژول (مدل ۵ میلی‌متری) تا ۱۸۰ ژول (مدل ۲۰ میلی‌متری)
✅ جریان ضربه‌ای: ۴۰۰ آمپر تا ۶.۵ کیلوآمپر (بسته به اندازه دیسک)
✅ ظرفیت خازنی: ۸۰ تا ۱۲۰۰ پیکوفاراد (بسته به سایز)
✅ دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله UL94V-0
✅ نصب: از طریق هُل (Through Hole) – پایه‌های شعاعی / مدل‌های SMD نیز موجود است

کاربردهای عملی:
حفاظت ورودی منابع تغذیه – نصب در ورودی AC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق شهر و کلیدزنی

حفاظت تجهیزات صنعتی – محافظت از بردهای کنترلی، درایوهای موتور، اینورترها و تجهیزات اتوماسیون در برابر اضافه ولتاژهای ناشی از کلیدزنی موتورهای القایی

لوازم خانگی – نصب در ورودی برق تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و کولرهای گازی برای افزایش طول عمر

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

تجهیزات مخابراتی و خودرویی – محافظت از خطوط انتقال داده، تجهیزات شبکه، مودم‌ها و سیستم‌های خودرو در برابر ولتاژهای گذرا

تابلوهای برق و توزیع – استفاده در تابلوهای برق صنعتی و تجهیزات توزیع توان
