وریستور های 360 ولتی VDR

🔴 وریستور 360 ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

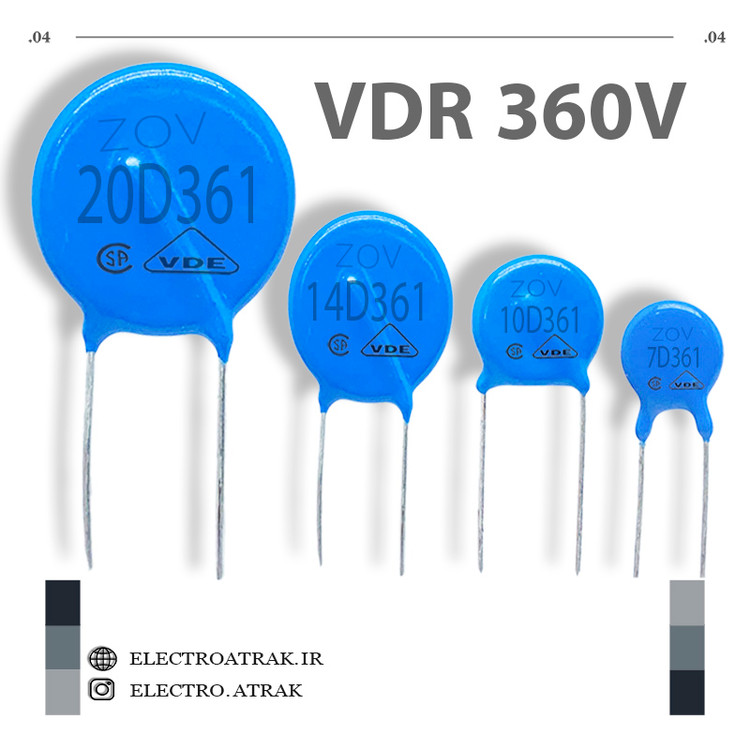

وریستورهای ۳۶۰ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. این قطعات با ولتاژ AC مؤثر ۲۳۰ تا ۲۵۰ ولت و ولتاژ DC ۳۰۰ ولت طراحی شده‌اند و با زمان پاسخ کمتر از ۲۵ نانوثانیه، اضافه ولتاژهای مخرب را به زمین هدایت می‌کنند. ولتاژ وریستور نامی آن ۳۶۰ ولت با تلرانس ±۱۰% (محدوده ۳۲۴ تا ۳۹۶ ولت) بوده و در اندازه‌های مختلف از دیسک ۷ میلی‌متری تا ۱۴ میلی‌متری با قابلیت جذب انرژی ۱۴ تا ۹۰ ژول موجود هستند. سری‌های رایج شامل 14D361K، MOV-10D361K و VDRUS07M250BKE در بسته‌بندی‌های متنوع عرضه می‌شوند.

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۳۶۰ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۲۳۰ تا ۲۵۰ ولت
✅ حداکثر ولتاژ DC: ۳۰۰ ولت
✅ محدوده ولتاژ وریستور: ۳۲۴ تا ۳۹۶ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه

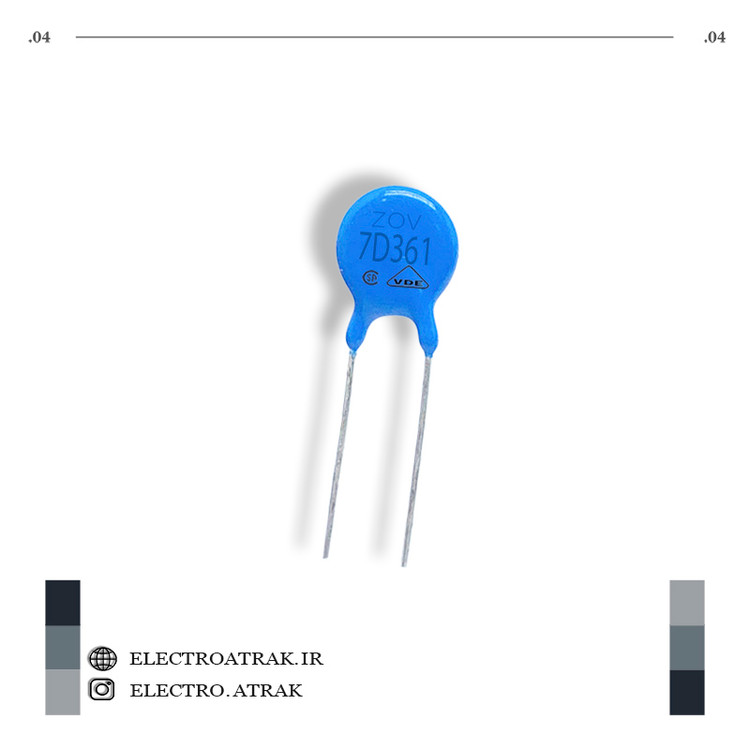

✅ انرژی جذبی: ۱۴ ژول (مدل ۷ میلی‌متری) تا ۹۰ ژول (مدل ۱۴ میلی‌متری)
✅ جریان ضربه‌ای: ۱.۲ تا ۶ کیلوآمپر (بسته به اندازه دیسک)
✅ ظرفیت خازنی: ۱۳۰ تا ۲۸۰ پیکوفاراد (بسته به سایز)
✅ دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) – پایه‌های شعاعی

کاربردهای عملی:
حفاظت ورودی منابع تغذیه – نصب در ورودی AC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق شهر و کلیدزنی

حفاظت تجهیزات صنعتی – محافظت از بردهای کنترلی، درایوهای موتور، اینورترها و تجهیزات اتوماسیون در برابر اضافه ولتاژهای ناشی از کلیدزنی موتورهای القایی

لوازم خانگی – نصب در ورودی برق تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و کولرهای گازی برای افزایش طول عمر

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

تجهیزات مخابراتی – محافظت از خطوط انتقال داده، تجهیزات شبکه و مودم‌ها در برابر ولتاژهای گذرا

تابلوهای برق و توزیع – استفاده در تابلوهای برق صنعتی و تجهیزات توزیع توان
