وریستور های 220 ولتی VDR

🔴 وریستور 220 ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

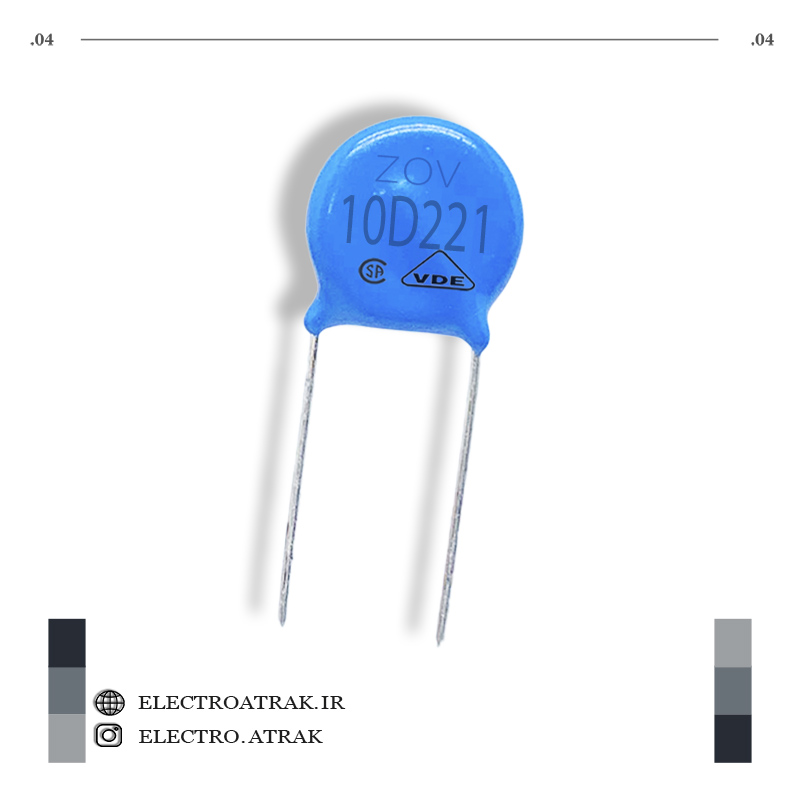

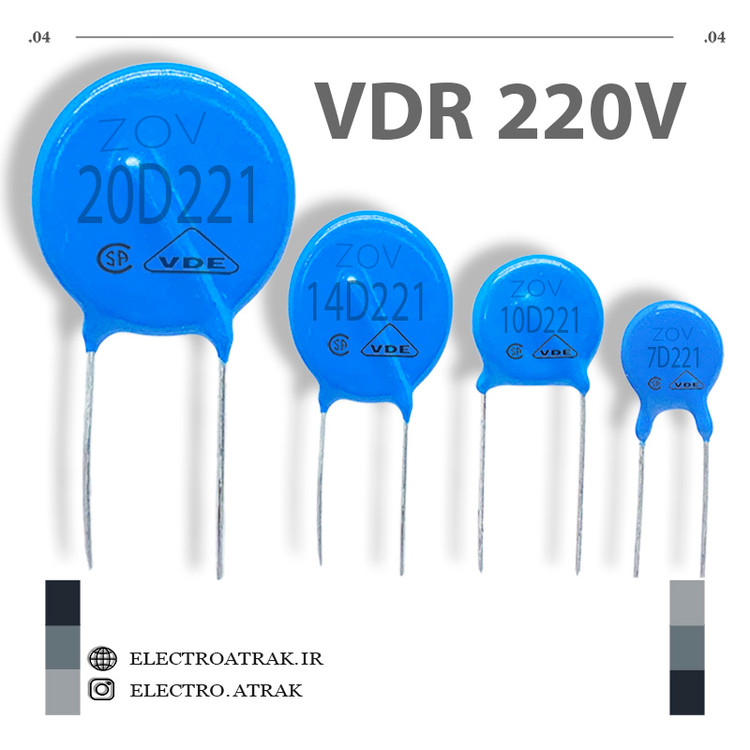

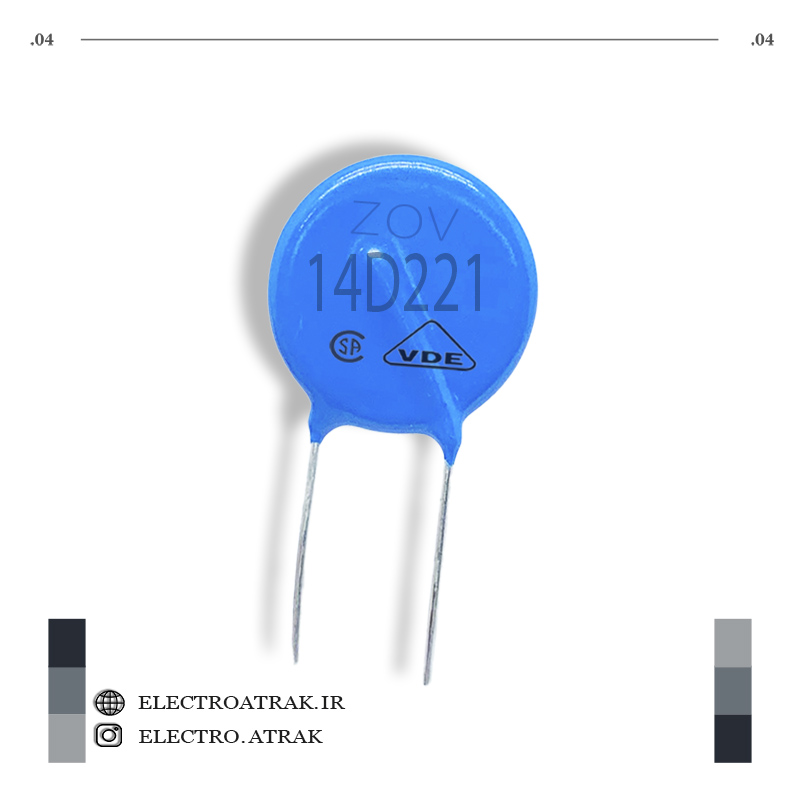

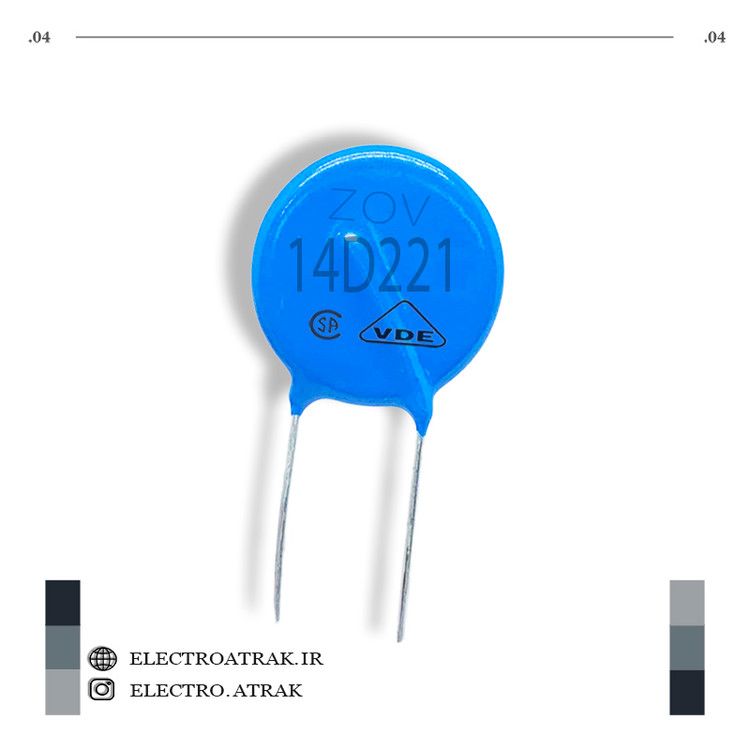

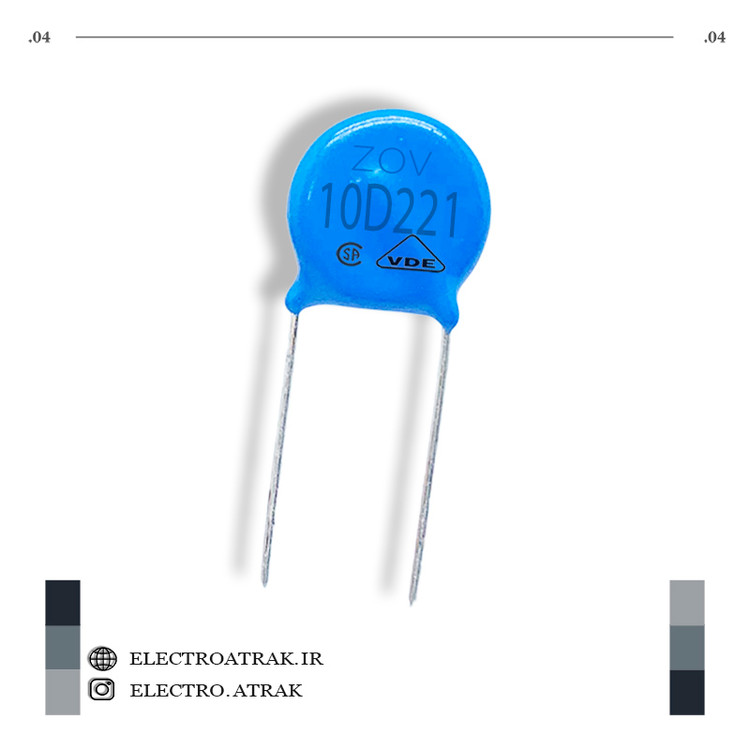

وریستورهای 220 ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. ولتاژ وریستور نامی این قطعات 220 ولت با تلرانس ±10% (محدوده 198 تا 242 ولت) است و برای ولتاژهای AC تا 140 ولت و DC تا 180 ولت طراحی شده‌اند . زمان پاسخ این قطعات کمتر از ۲۵ نانوثانیه بوده و ولتاژ گیره‌زنی (Clamping Voltage) آنها تا 360 ولت می‌رسد . این وریستورها در اندازه‌های مختلف از دیسک ۷ میلی‌متری با انرژی جذبی ۱۰ ژول و جریان ضربه‌ای ۱.۲ کیلوآمپر تا ۲۰ میلی‌متری با انرژی جذبی ۶۰ ژول و جریان ضربه‌ای ۴.۵ کیلوآمپر موجود هستند .

ویژگی‌ها:
✅ ولتاژ وریستور نامی: 220 ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: 140 ولت
✅ حداکثر ولتاژ DC: 180 ولت
✅ محدوده ولتاژ وریستور: 198 تا 242 ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ ولتاژ گیره‌زنی: 360 ولت
✅ انرژی جذبی: ۱۰ ژول (مدل ۷ میلی‌متری) تا ۶۰ ژول (مدل ۲۰ میلی‌متری)
✅ جریان ضربه‌ای: ۱.۲ تا ۶.۵ کیلوآمپر (بسته به اندازه دیسک)
✅ ظرفیت خازنی: ۱۰۵ تا ۹۰۰ پیکوفاراد (بسته به سایز)
✅ دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) – پایه‌های شعاعی / مدل‌های SMD نیز موجود است

کاربردهای عملی:
حفاظت ورودی منابع تغذیه – نصب در ورودی AC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق شهر و کلیدزنی در سیستم‌های ۱۱۰-۱۴۰ ولت AC

حفاظت تجهیزات صنعتی – محافظت از بردهای کنترلی، درایوهای موتور، اینورترها و تجهیزات اتوماسیون در برابر اضافه ولتاژهای ناشی از کلیدزنی

لوازم خانگی و صوتی – نصب در ورودی برق تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و تجهیزات صوتی برای افزایش طول عمر در مناطق با ولتاژ شبکه ۱۱۰-۱۴۰ ولت

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

تجهیزات مخابراتی و خودرویی – محافظت از خطوط انتقال داده، تجهیزات شبکه، مودم‌ها و سیستم‌های خودرو در برابر ولتاژهای گذرا

تابلوهای برق و توزیع – استفاده در تابلوهای برق صنعتی و تجهیزات توزیع توان برای محافظت در برابر اضافه ولتاژهای گذرا
