وریستور های 200 ولتی VDR

🔴 وریستور ۲۰۰ ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

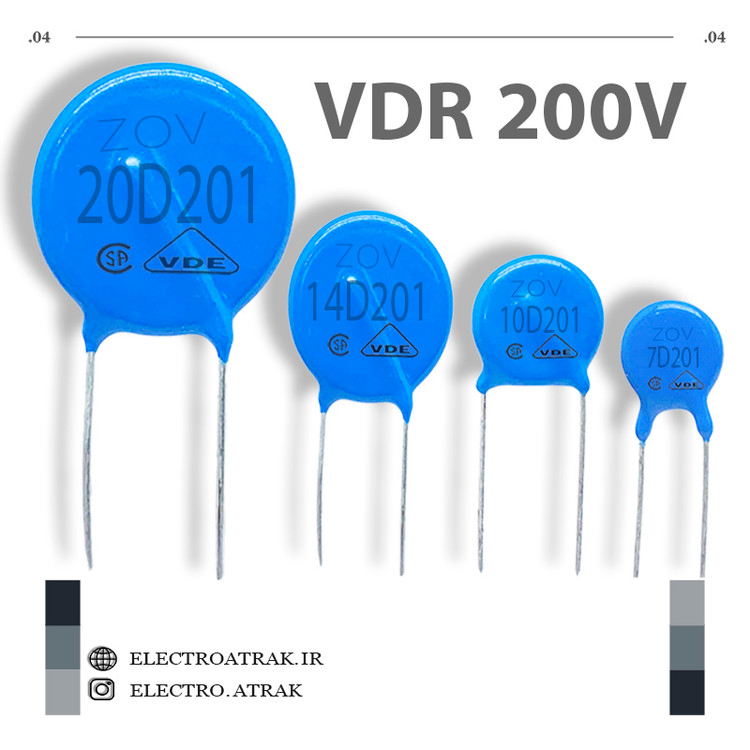

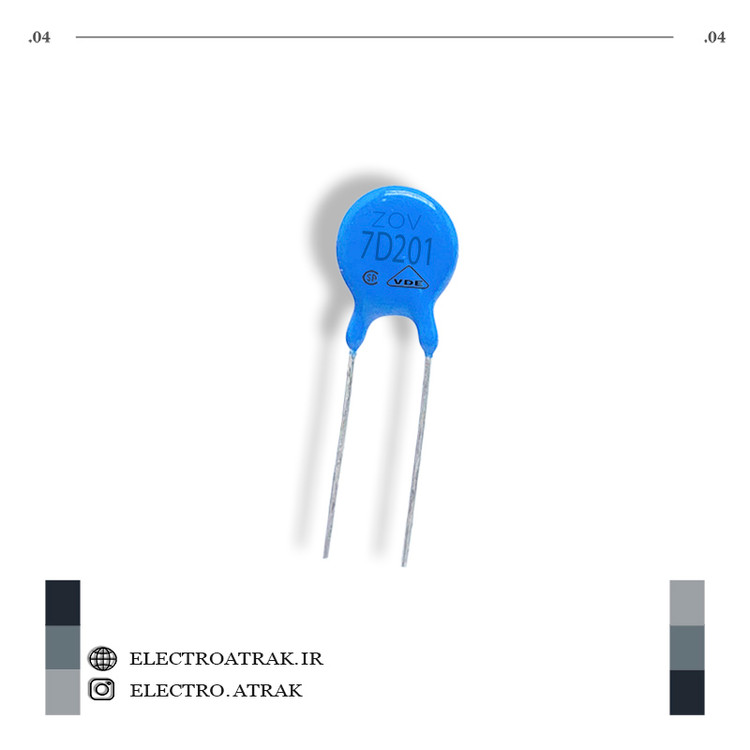

وریستورهای ۲۰۰ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. این قطعات که با نام 07D201K نیز شناخته می‌شوند، ولتاژ وریستور نامی آنها ۲۰۰ ولت با تلرانس ±۱۰% (محدوده ۱۸۰ تا ۲۲۰ ولت) بوده و برای ولتاژهای AC تا ۱۳۰ ولت و DC تا ۱۷۰ ولت طراحی شده‌اند. زمان پاسخ این قطعات کمتر از ۲۵ نانوثانیه بوده و ولتاژ گیره‌زنی تا ۳۳۰-۳۹۵ ولت می‌رسد. این وریستورها در اندازه‌های مختلف از دیسک ۵ میلی‌متری با انرژی جذبی ۷.۵ ژول تا ۴۰ میلی‌متری با انرژی جذبی ۳۰۰ ژول و جریان ضربه‌ای تا ۴۰ کیلوآمپر موجود هستند.

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۲۰۰ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۱۳۰ ولت
✅ حداکثر ولتاژ DC: ۱۷۰ ولت
✅ محدوده ولتاژ وریستور: ۱۸۰ تا ۲۲۰ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ ولتاژ گیره‌زنی: ۳۳۰ تا ۳۹۵ ولت
✅ انرژی جذبی: ۷.۵ تا ۳۰۰ ژول (بسته به سایز)
✅ جریان ضربه‌ای: ۰.۴ تا ۴۰ کیلوآمپر (بسته به سایز)
✅ ظرفیت خازنی: ۹۰ تا ۸۰۰۰ پیکوفاراد (بسته به سایز)
✅ دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) – پایه‌های شعاعی / مدل‌های SMD و شاسی‌نصب نیز موجود است

کاربردهای عملی:
حفاظت ورودی منابع تغذیه – نصب در ورودی AC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق ۱۱۰ ولت

حفاظت تجهیزات صنعتی – محافظت از بردهای کنترلی، درایوهای موتور، اینورترها و تجهیزات اتوماسیون در برابر اضافه ولتاژهای ناشی از کلیدزنی موتورهای القایی

لوازم خانگی – نصب در ورودی برق تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و کولرهای گازی در کشورهای با ولتاژ شبکه ۱۱۰-۱۲۰ ولت

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

تجهیزات مخابراتی و خودرویی – محافظت از خطوط انتقال داده، تجهیزات شبکه، مودم‌ها و سیستم‌های خودرو در برابر ولتاژهای گذرا

تابلوهای برق و توزیع – استفاده در تابلوهای برق صنعتی و تجهیزات توزیع توان برای محافظت در برابر اضافه ولتاژهای گذرا
