وریستور های 180 ولتی VDR

🔴 وریستور 180 ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

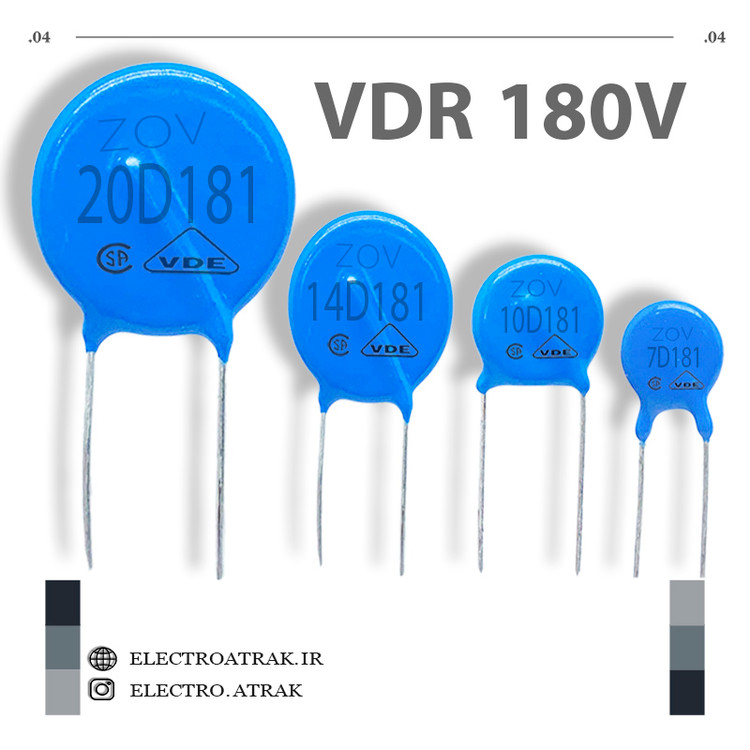

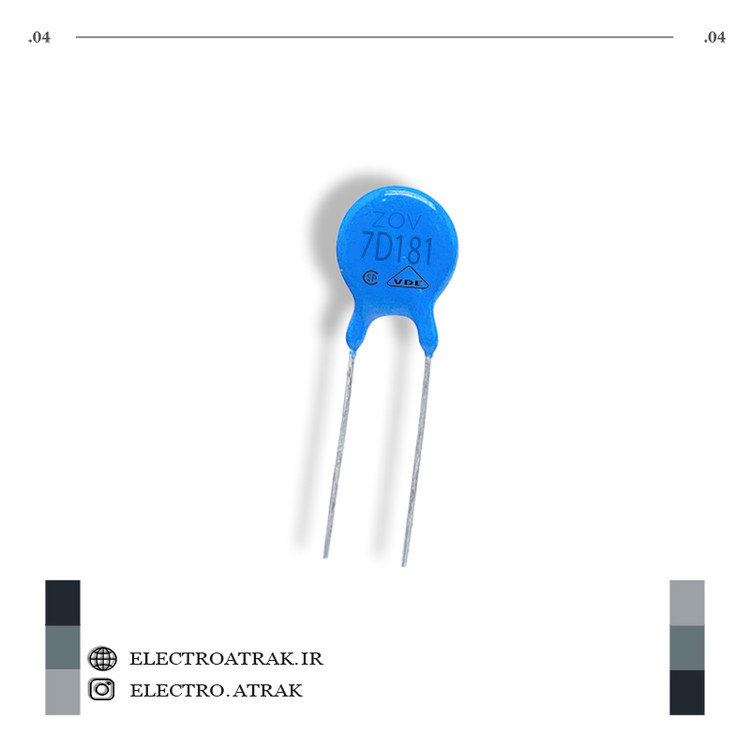

وریستورهای ۱۸۰ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. ولتاژ وریستور نامی این قطعات ۱۸۰ ولت با تلرانس ±۱۰% (محدوده ۱۶۲ تا ۱۹۸ ولت) است  و برای ولتاژهای AC تا ۱۱۵ ولت و DC تا ۱۵۰-۱۵۳ ولت طراحی شده‌اند . زمان پاسخ این قطعات کمتر از ۲۵ نانوثانیه است . این وریستورها در اندازه‌های مختلف از دیسک ۷ میلی‌متری با انرژی جذبی ۱۰-۱۳ ژول و جریان ضربه‌ای ۱.۲ کیلوآمپر  تا ۲۰ میلی‌متری با انرژی جذبی ۱۱ ژول و جریان ضربه‌ای ۲ کیلوآمپر موجود هستند . سری‌های رایج شامل VDR-10D181، MOV-14D181K و ROV07-181K-S در بسته‌بندی‌های متنوع عرضه می‌شوند .

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۱۸۰ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۱۱۵ ولت
✅ حداکثر ولتاژ DC: ۱۵۰-۱۵۳ ولت
✅ محدوده ولتاژ وریستور: ۱۶۲ تا ۱۹۸ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ انرژی جذبی: ۱۰-۱۳ ژول (مدل ۷ میلی‌متری) تا ۲۱-۴۰ ژول (مدل ۱۰-۱۴ میلی‌متری)
✅ جریان ضربه‌ای: ۰.۴ تا ۴.۵ کیلوآمپر (بسته به اندازه دیسک)
✅ ظرفیت خازنی: ۲۱۵ تا ۳۲۰ پیکوفاراد (بسته به سایز)
✅ دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) – پایه‌های شعاعی / مدل‌های SMD نیز موجود است

کاربردهای عملی:
حفاظت ورودی منابع تغذیه – نصب در ورودی AC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق ۱۱۵ ولت

حفاظت تجهیزات صنعتی – محافظت از بردهای کنترلی، درایوهای موتور، اینورترها و تجهیزات اتوماسیون در برابر اضافه ولتاژهای ناشی از کلیدزنی موتورهای القایی

لوازم خانگی – نصب در ورودی برق تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و کولرهای گازی برای افزایش طول عمر

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

تجهیزات مخابراتی – محافظت از خطوط انتقال داده، تجهیزات شبکه و مودم‌ها در برابر ولتاژهای گذرا

تابلوهای برق و توزیع – استفاده در تابلوهای برق صنعتی و تجهیزات توزیع توان برای محافظت در برابر اضافه ولتاژهای گذرا
