وریستور های 120 ولتی VDR

🔴 وریستور 120 ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

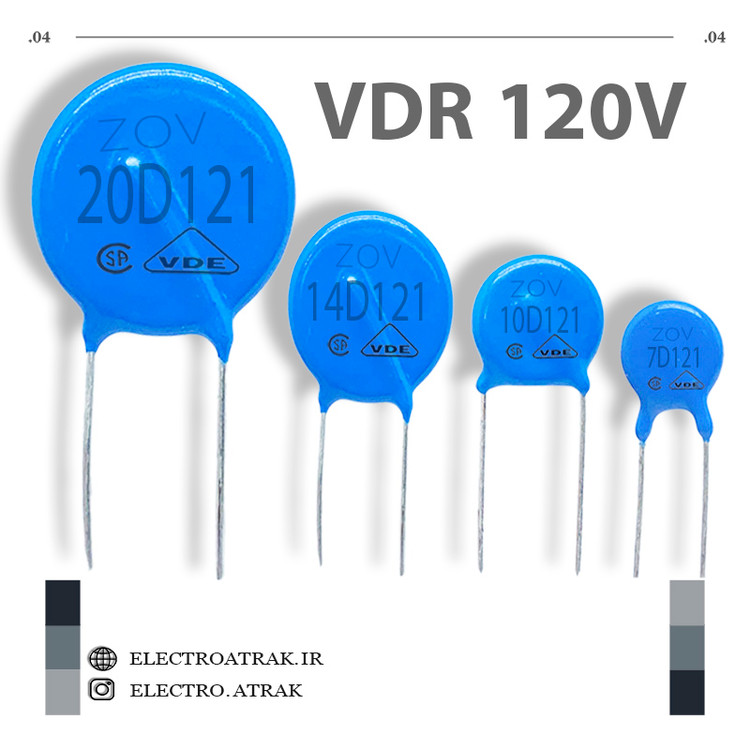

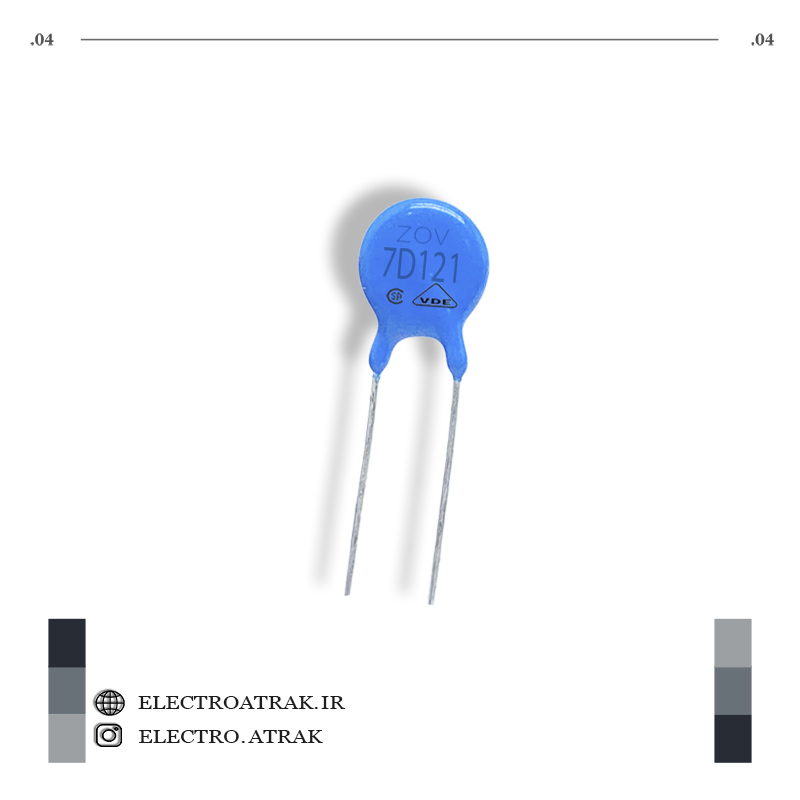

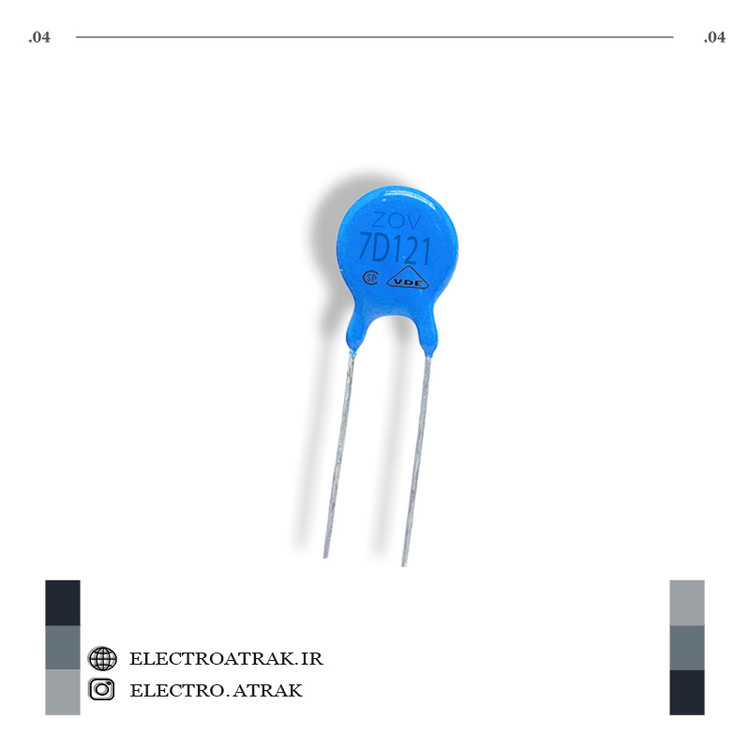

وریستورهای ۱۲۰ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. ولتاژ وریستور نامی این قطعات ۱۲۰ ولت با تلرانس ±۱۰% بوده و برای ولتاژهای AC تا ۷۵ ولت و DC تا ۱۰۰-۱۰۲ ولت طراحی شده‌اند. زمان پاسخ این قطعات در سطح نانوثانیه (کمتر از ۲۵ns) بوده و اضافه ولتاژهای مخرب را به زمین هدایت می‌کنند. این وریستورها در اندازه‌های مختلف از دیسک ۵ میلی‌متری با انرژی جذبی ۴.۲ ژول تا ۴۰ میلی‌متری با انرژی جذبی ۱۹۰ ژول و جریان ضربه‌ای تا ۲۵ کیلوآمپر موجود هستند.

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۱۲۰ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۷۵ ولت
✅ حداکثر ولتاژ DC: ۱۰۰-۱۰۲ ولت
✅ محدوده ولتاژ وریستور: ۱۰۸ تا ۱۳۲ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ ولتاژ گیره‌زنی: ~۲۰۰ ولت
✅ انرژی جذبی: ۴.۲ ژول (مدل ۵ میلی‌متری) تا ۱۹۰ ژول (مدل ۴۰ میلی‌متری)
✅ جریان ضربه‌ای: ۴۰۰ آمپر تا ۲۵ کیلوآمپر (بسته به اندازه دیسک)
✅ دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) و مدل‌های SMD و شاسی‌نصب

کاربردهای عملی:
حفاظت ورودی منابع تغذیه ۱۱۰ ولت – نصب در ورودی AC منابع تغذیه، آداپتورها و شارژرهای ۱۱۰-۱۲۰ ولت برای جلوگیری از آسیب ناشی از نوسانات برق شهر و کلیدزنی

لوازم خانگی و صوتی – نصب در ورودی برق تلویزیون‌ها، یخچال‌ها، ماشین‌های لباسشویی و تجهیزات صوتی در کشورهای با ولتاژ شبکه ۱۱۰-۱۲۰ ولت

تجهیزات صنعتی و کنترل – محافظت از بردهای کنترلی، درایوهای موتور، اینورترها و تجهیزات اتوماسیون در برابر اضافه ولتاژهای ناشی از کلیدزنی موتورهای القایی

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

تجهیزات مخابراتی – محافظت از خطوط انتقال داده، تجهیزات شبکه و مودم‌ها در برابر ولتاژهای گذرا

تابلوهای برق و توزیع – استفاده در تابلوهای برق صنعتی و تجهیزات توزیع توان برای محافظت در برابر اضافه ولتاژهای گذرا
