وریستور های100 ولتی VDR

🔴 وریستور 100 ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

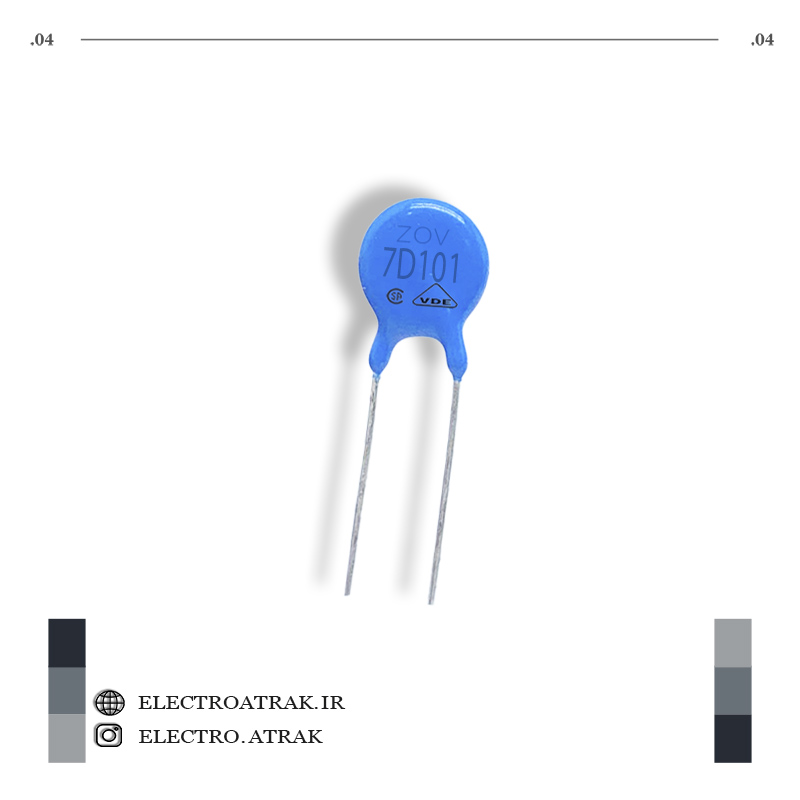

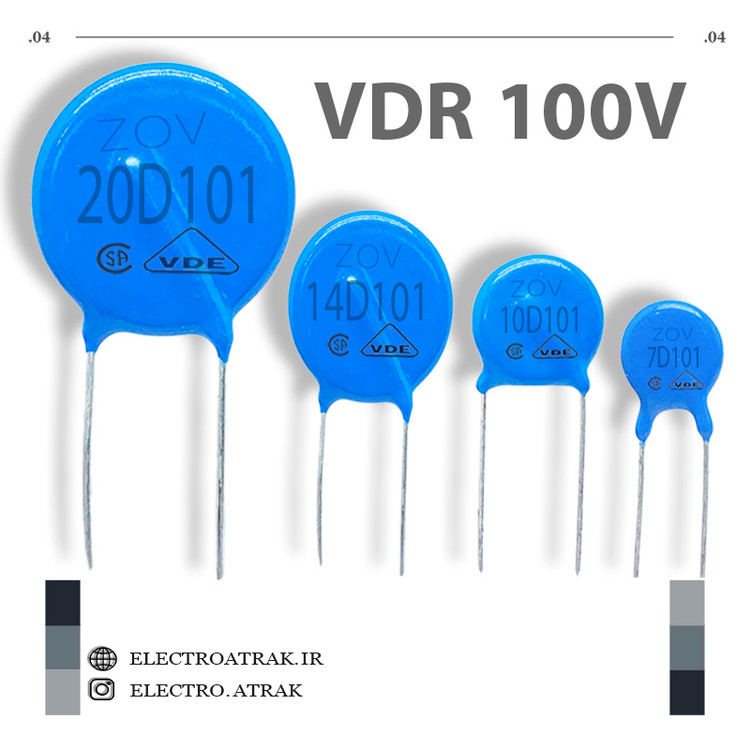

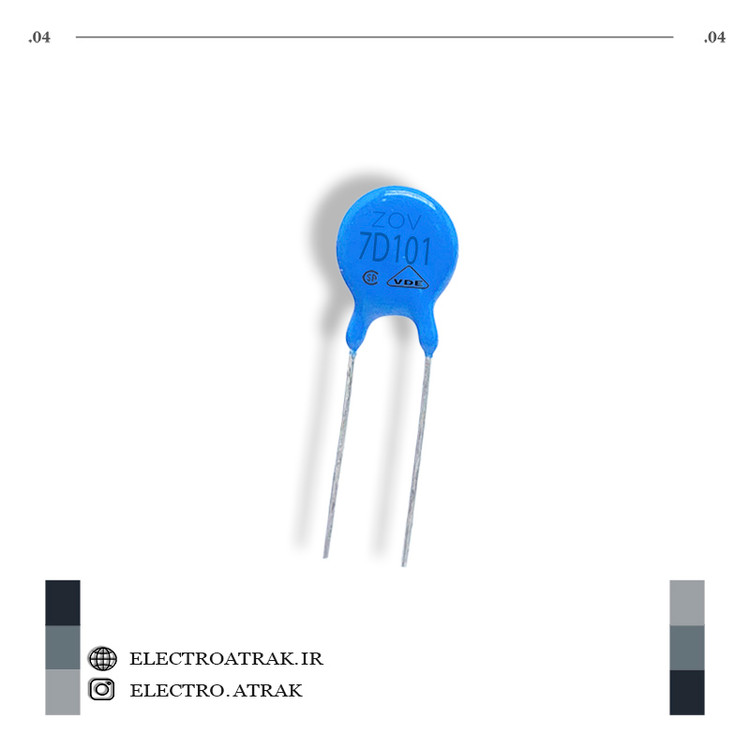

وریستورهای ۱۰۰ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. ولتاژ وریستور نامی این قطعات ۱۰۰ ولت با تلرانس ±۱۰% است و برای ولتاژهای AC تا ۶۰ ولت و DC تا ۸۵ ولت طراحی شده‌اند . زمان پاسخ این قطعات کمتر از ۲۵ نانوثانیه بوده و ولتاژ گیره‌زنی آنها حدود ۱۶۵ ولت است . این وریستورها در اندازه‌های مختلف از دیسک ۷ میلی‌متری با انرژی جذبی ۶.۵ ژول و جریان ضربه‌ای ۱.۲ کیلوآمپر تا ۲۰ میلی‌متری با انرژی جذبی ۵۶ ژول و جریان ضربه‌ای ۶.۵ کیلوآمپر موجود هستند .

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۱۰۰ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۶۰ ولت
✅ حداکثر ولتاژ DC: ۸۵ ولت
✅ محدوده ولتاژ وریستور: ۹۰ تا ۱۱۰ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ ولتاژ گیره‌زنی: ~۱۶۵ ولت
✅ انرژی جذبی: ۶.۵ ژول (مدل ۷ میلی‌متری) تا ۵۶ ژول (مدل ۲۰ میلی‌متری)
✅ جریان ضربه‌ای: ۱.۲ تا ۶.۵ کیلوآمپر (بسته به اندازه دیسک)
✅ دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) – پایه‌های شعاعی

کاربردهای عملی:
حفاظت مدارات ۱۲ ولت و ۲۴ ولت DC – محافظت از بردهای الکترونیکی، درایوهای موتور و تجهیزات صنعتی در برابر نوسانات و اضافه ولتاژهای ناشی از کلیدزنی در سیستم‌های DC

حفاظت ورودی منابع تغذیه – نصب در ورودی AC و DC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق

تجهیزات مخابراتی و شبکه – محافظت از خطوط انتقال داده، تجهیزات شبکه، مودم‌ها و روترها در برابر ولتاژهای گذرا

لوازم خانگی و صوتی – نصب در ورودی برق تلویزیون‌ها، سیستم‌های صوتی و تجهیزات الکترونیکی حساس برای افزایش طول عمر

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

تابلوهای برق و توزیع – استفاده در تابلوهای برق صنعتی و تجهیزات توزیع توان برای محافظت در برابر اضافه ولتاژهای گذرا
