وریستور های 39 ولتی VDR

🔴 وریستور 39 ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:
وریستورهای ۳۹ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. ولتاژ وریستور نامی این قطعات ۳۹ ولت با تلرانس ±۱۰% بوده و برای ولتاژهای AC تا ۲۵ ولت و DC تا ۳۱ ولت طراحی شده‌اند . زمان پاسخ این قطعات در سطح نانوثانیه بوده و ولتاژ گیره‌زنی آنها حدود ۷۷ تا ۹۳ ولت است .

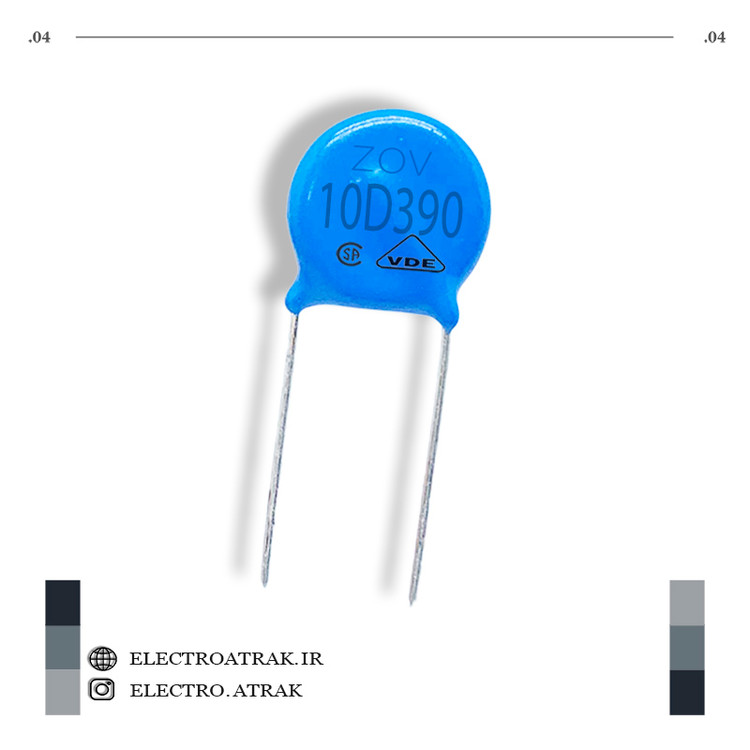

این وریستورها در اندازه‌های مختلف موجود هستند:

۵ میلی‌متر: جریان ضربه‌ای ۱۰۰ آمپر، انرژی ۰.۹ ژول

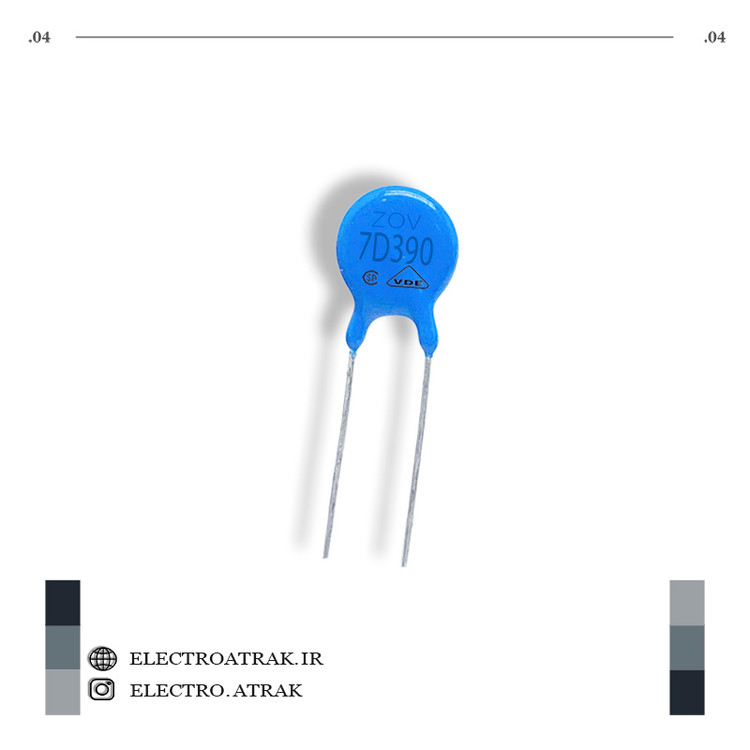

۷ میلی‌متر: جریان ضربه‌ای ۱۰۰ تا ۲۵۰ آمپر، انرژی ۰.۹ تا ۳ ژول

۱۴ میلی‌متر: جریان ضربه‌ای ۱ کیلوآمپر، انرژی ۸.۶ ژول

۲۰ میلی‌متر: جریان ضربه‌ای ۲ تا ۳ کیلوآمپر، انرژی ۲۶ تا ۲۸ ژول

مدل‌های SMD: در سایزهای ۰۶۰۳ و ۱۲۰۶ با جریان ضربه‌ای ۳۰ تا ۲۰۰ آمپر

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۳۹ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۲۵ ولت
✅ حداکثر ولتاژ DC: ۳۱ ولت
✅ محدوده ولتاژ وریستور: ۳۵.۱ تا ۴۲.۹ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ ولتاژ گیره‌زنی: ۷۷ تا ۹۳ ولت
✅ انرژی جذبی: ۰.۱ تا ۲۸ ژول (بسته به سایز)
✅ جریان ضربه‌ای: ۳۰ آمپر تا ۳ کیلوآمپر (بسته به اندازه)
✅ دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) با پایه‌های شعاعی / مدل‌های SMD نیز موجود است

کاربردهای عملی:
حفاظت مدارات ۱۲ ولت DC – محافظت از بردهای الکترونیکی، درایوهای موتور و تجهیزات صنعتی در برابر نوسانات و اضافه ولتاژهای ناشی از کلیدزنی در سیستم‌های DC با ولتاژ ۱۲ ولت

حفاظت ورودی منابع تغذیه – نصب در ورودی DC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق

تجهیزات مخابراتی و شبکه – محافظت از خطوط انتقال داده، تجهیزات شبکه، مودم‌ها و روترها در برابر ولتاژهای گذرا

لوازم خانگی و صوتی – نصب در ورودی برق تلویزیون‌ها، سیستم‌های صوتی و تجهیزات الکترونیکی حساس برای افزایش طول عمر

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

حفاظت نیمه‌هادی‌ها – محافظت از ترانزیستورها، دیودها، آیسی‌ها، تریاک‌ها و تریستورها در برابر ولتاژهای گذرا
