وریستور های 22 ولتی VDR

🔴 وریستور ۲۲ ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

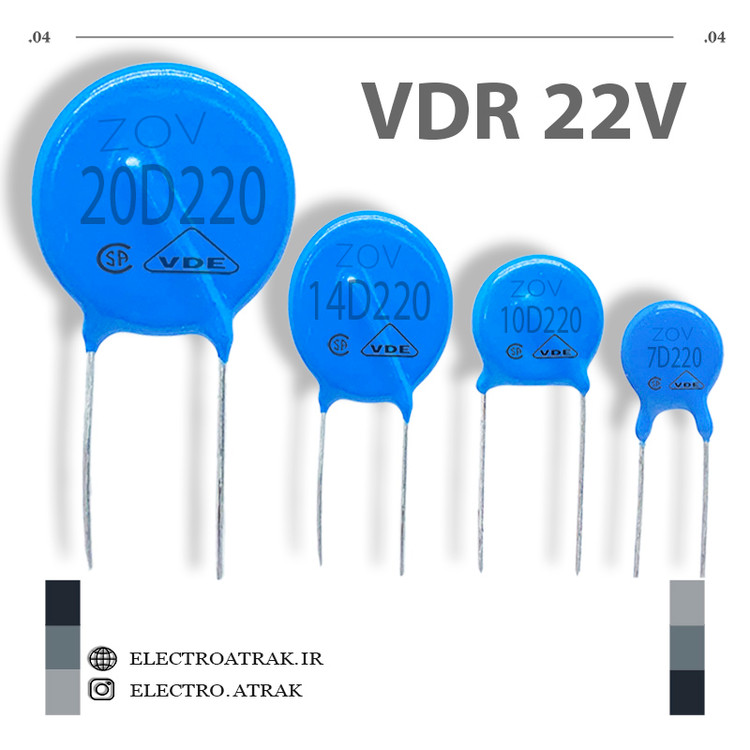

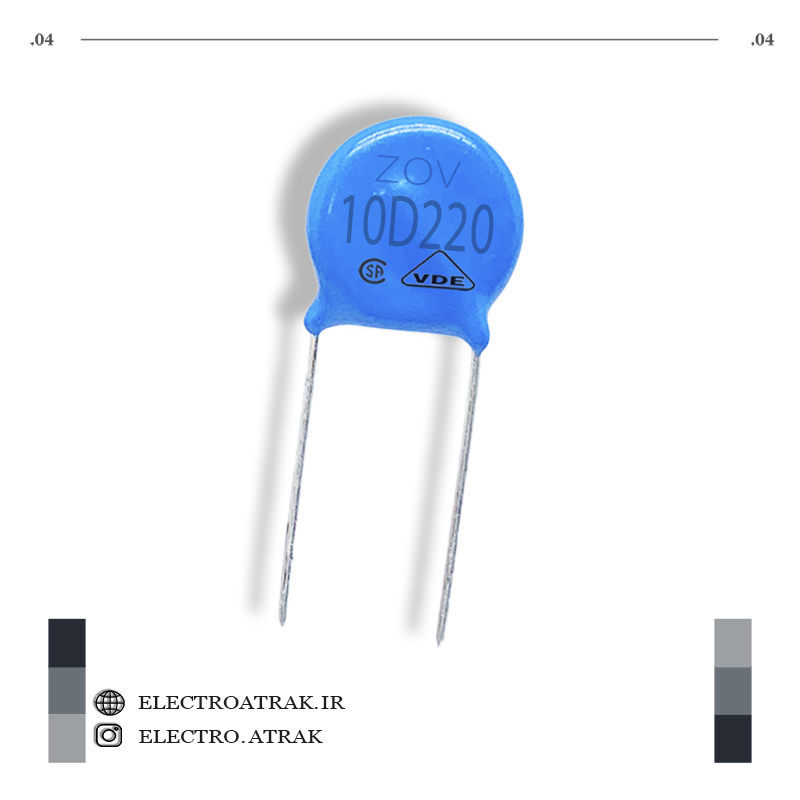

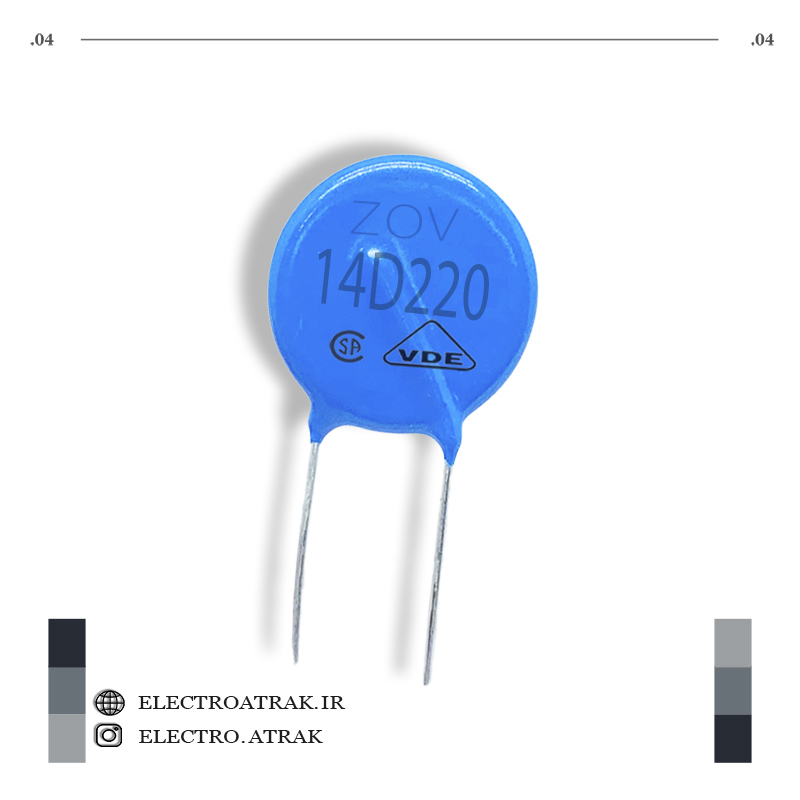

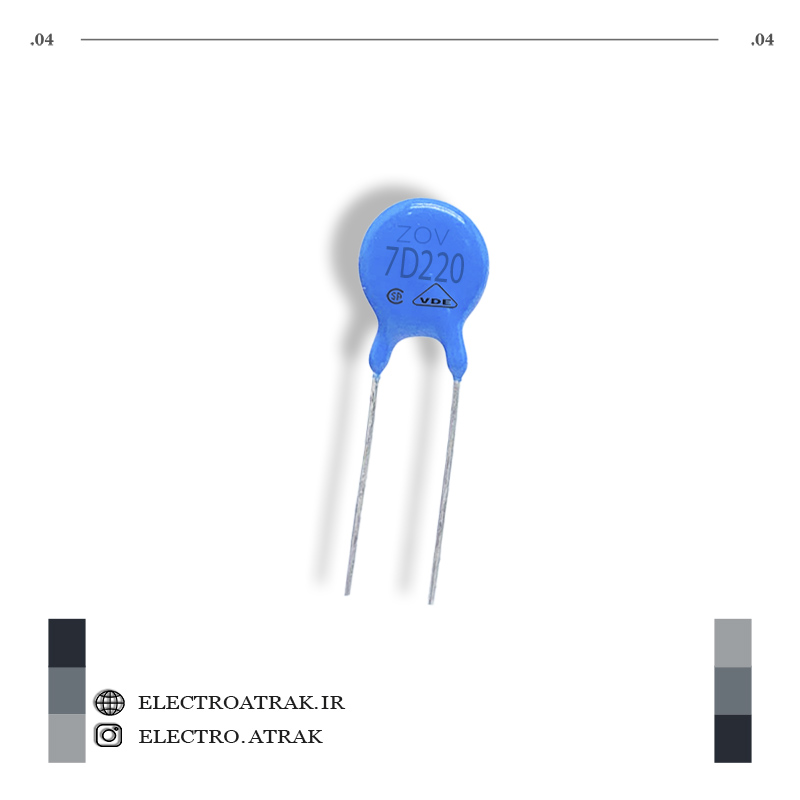

وریستورهای ۲۲ ولت (VDR یا MOV) قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. ولتاژ وریستور نامی این قطعات ۲۲ ولت با تلرانس ±۱۰% (محدوده ۱۹.۵ تا ۲۶ ولت) است و برای ولتاژهای AC تا ۱۴ ولت و DC تا ۱۸ ولت طراحی شده‌اند . زمان پاسخ این قطعات کمتر از ۲۵ نانوثانیه بوده و ولتاژ گیره‌زنی آنها حدود ۴۳ تا ۴۸ ولت است . این وریستورها در اندازه‌های مختلف از دیسک ۵ میلی‌متری با انرژی جذبی ۰.۷ ژول و جریان ضربه‌ای ۱۰۰ آمپر تا ۲۰ میلی‌متری با انرژی جذبی ۱۳ ژول و جریان ضربه‌ای تا ۱ کیلوآمپر موجود هستند .

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۲۲ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۱۴ ولت
✅ حداکثر ولتاژ DC: ۱۸ ولت
✅ محدوده ولتاژ وریستور: ۱۹.۵ تا ۲۶ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ ولتاژ گیره‌زنی: ۴۳ تا ۴۸ ولت
✅ انرژی جذبی: ۰.۷ تا ۱۳ ژول (بسته به سایز)
✅ جریان ضربه‌ای: ۱۰۰ آمپر تا ۱ کیلوآمپر (بسته به اندازه دیسک)
✅ ظرفیت خازنی: ۱.۶ تا ۹۱۰۰ پیکوفاراد (بسته به سایز)
✅ دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله
✅ نصب: از طریق هُل (Through Hole) با پایه‌های شعاعی / مدل‌های SMD نیز موجود است

کاربردهای عملی:
حفاظت مدارات ۱۲ ولت DC – محافظت از بردهای الکترونیکی، درایوهای موتور و تجهیزات صنعتی در برابر نوسانات و اضافه ولتاژهای ناشی از کلیدزنی در سیستم‌های DC با ولتاژ ۱۲ ولت

حفاظت ورودی منابع تغذیه – نصب در ورودی DC منابع تغذیه سوئیچینگ، آداپتورها و شارژرها برای جلوگیری از آسیب ناشی از نوسانات برق

تجهیزات مخابراتی و شبکه – محافظت از خطوط انتقال داده، تجهیزات شبکه، مودم‌ها و روترها در برابر ولتاژهای گذرا

لوازم خانگی و صوتی – نصب در ورودی برق تلویزیون‌ها، سیستم‌های صوتی و تجهیزات الکترونیکی حساس برای افزایش طول عمر

حفاظت نیمه‌هادی‌ها – محافظت از ترانزیستورها، دیودها، آیسی‌ها، تریاک‌ها و تریستورها در برابر ولتاژهای گذرا

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه
