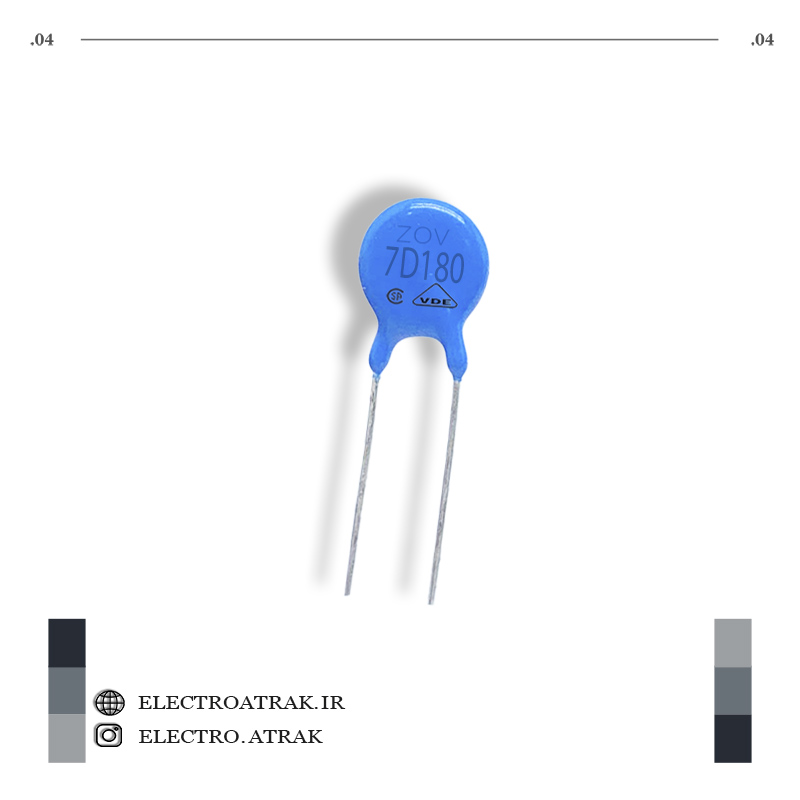

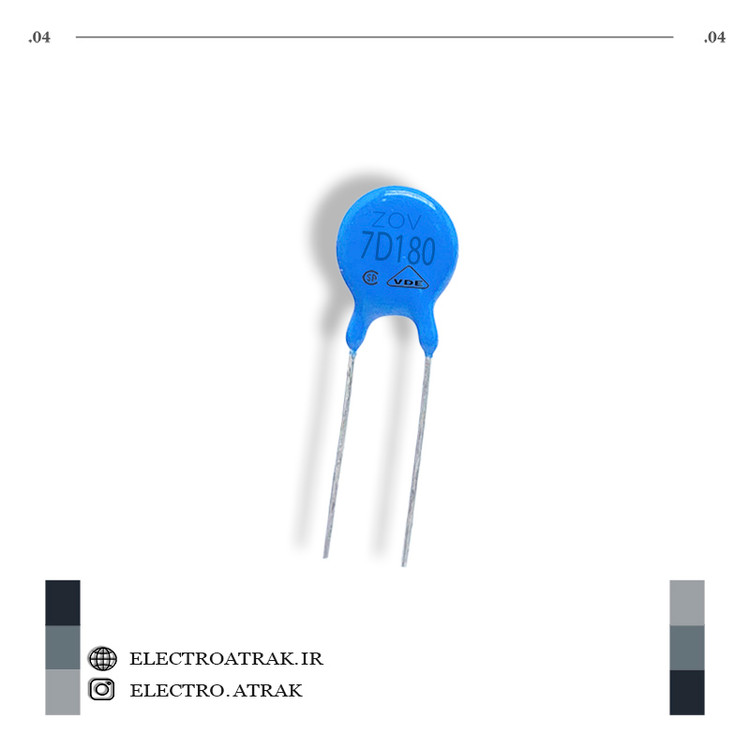

وریستور های 18 ولتی VDR

🔴 وریستور ۱۸ ولت VDR – محافظ ولتاژ اضافه

توضیحات کوتاه:

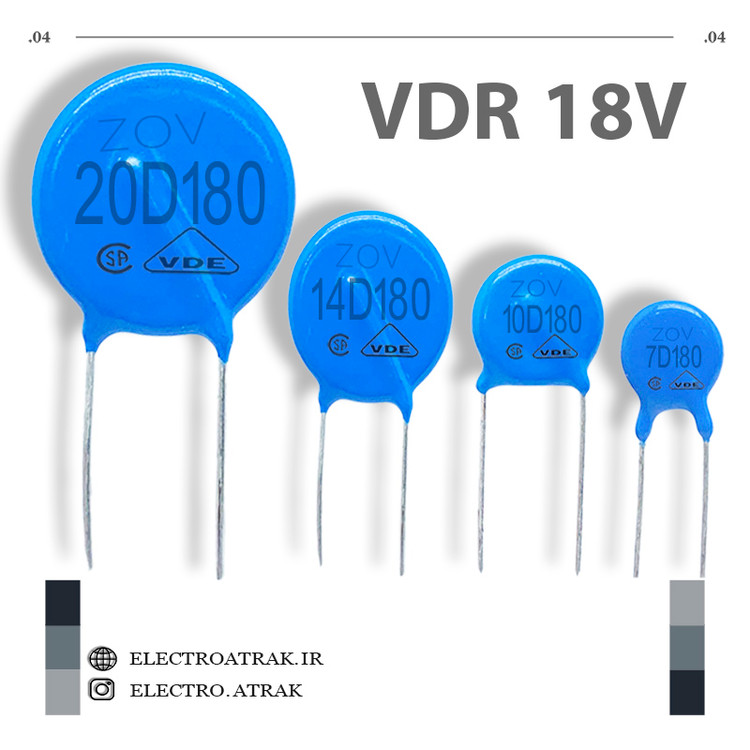

وریستورهای ۱۸ ولت (VDR یا MOV)، قطعاتی نیمه‌هادی با مقاومت وابسته به ولتاژ هستند که از مدارات الکترونیکی در برابر نوسانات ناگهانی و اضافه ولتاژهای گذرا محافظت می‌کنند. ولتاژ نامی این قطعات ۱۸ ولت با تلرانس ±۱۰% (محدوده ۱۶.۲ تا ۱۹.۸ ولت) است و برای ولتاژهای AC تا ۱۱ ولت و DC تا ۱۴ ولت طراحی شده‌اند. زمان پاسخ این قطعات کمتر از ۲۵ نانوثانیه است و ولتاژ گیره‌زنی آنها حدود ۴۳ ولت می‌باشد. این وریستورها در اندازه‌های متنوع از دیسک ۵ میلی‌متری با انرژی ۰.۵ ژول تا ۲۰ میلی‌متری با انرژی ۱۷ ژول و جریان ضربه‌ای تا ۴ کیلوآمپر موجود هستند.

ویژگی‌ها:
✅ ولتاژ وریستور نامی: ۱۸ ولت (با تلرانس ±۱۰%)
✅ حداکثر ولتاژ AC: ۱۱ ولت
✅ حداکثر ولتاژ DC: ۱۴ ولت
✅ محدوده ولتاژ وریستور: ۱۶.۲ تا ۱۹.۸ ولت
✅ زمان پاسخ: < ۲۵ نانوثانیه
✅ ولتاژ گیره‌زنی: ~۴۳ ولت
✅ انرژی جذبی: ۰.۵ تا ۱۷ ژول (بسته به سایز)
✅ جریان ضربه‌ای: ۱۰۰ تا ۴۰۰۰ آمپر (بسته به اندازه دیسک)
✅ ظرفیت خازنی: تا ۱۸۵۰۰ پیکوفاراد (بسته به سایز)
✅ محدوده دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
✅ جنس: اکسید فلز (MOV) با روکش ضد شعله UL94V-0
✅ نصب: از طریق هُل (Through Hole) با پایه‌های شعاعی / مدل‌های SMD نیز موجود است

کاربردهای عملی:
حفاظت مدارات ۱۲ ولت DC – محافظت از بردهای الکترونیکی، درایوهای موتور و تجهیزات صنعتی در برابر نوسانات و اضافه ولتاژهای ناشی از کلیدزنی در سیستم‌های DC با ولتاژ ۱۲ ولت

حفاظت نیمه‌هادی‌ها – محافظت از ترانزیستورها، دیودها، آیسی‌ها، تریاک‌ها و تریستورها در برابر ولتاژهای گذرا

تجهیزات مخابراتی و شبکه – محافظت از خطوط انتقال داده، تجهیزات شبکه، مودم‌ها و روترها در برابر ولتاژهای گذرا (مدل‌های SMD مناسب)

لوازم خانگی و صوتی – نصب در ورودی برق تلویزیون‌ها، سیستم‌های صوتی و تجهیزات الکترونیکی حساس برای افزایش طول عمر

سیستم‌های UPS و اینورتر – حفاظت از مدارات قدرت در یو پی اس‌ها و اینورترهای خورشیدی در برابر صاعقه و نوسانات شبکه

حفاظت رله و شیرهای برقی – جذب اضافه ولتاژهای ناشی از قطع و وصل سولنوئیدها و رله‌ها
