رله 24 ولت تک کنتاکت کتابی 8 آمپر 5 پین MPJ1-S-124-C برند MEISHUO

🔴 رله 24 ولت تک کنتاکت کتابی 8 آمپر 5 پین MPJ1-S-124-C برند MEISHUO

توضیحات کوتاه:

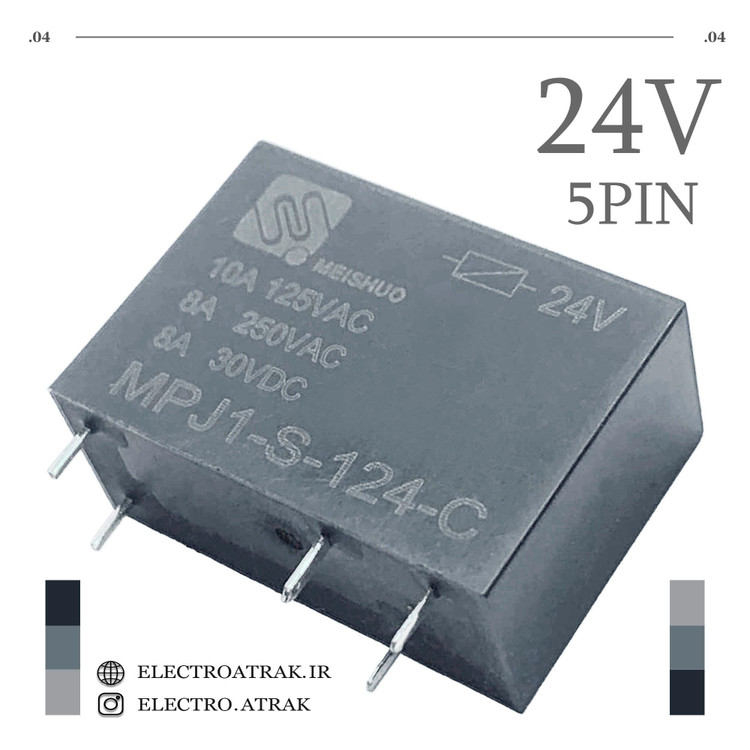

رله کتابی ۲۴ ولت DC با جریان ۸ آمپر و ۵ پایه از سری MPJ1 برند MEISHUO، با پیکربندی SPDT (تک کنتاکت دوطرفه). این رله برای نصب روی برد (PCB) طراحی شده و قابلیت سوئیچینگ بارهای مقاومتی تا ۸ آمپر در ولتاژ ۲۵۰ ولت AC را دارد. مصرف پایین بوبین و طراحی جمع‌جور آن را برای استفاده در سیستم‌های اتوماسیون، مدارات فرمان و تجهیزات الکترونیکی مناسب ساخته است. این محصول به صورت جدید و با گارانتی اصالت کالا عرضه می‌شود.

ویژگی‌ها:

✅ برند: MEISHUO

✅ مدل: MPJ1-S-124-C

✅ ولتاژ تحریک بوبین (Coil Voltage): ۲۴ ولت DC

✅ نوع کنتاکت: SPDT (تک کنتاکت دوطرفه – دارای یک خروجی Normally Open و یک خروجی Normally Closed)

✅ جریان نامی کنتاکت: ۸ آمپر @ ۲۵۰ ولت AC

✅ تعداد پایه: ۵ پایه (قابل نصب روی برد)

✅ ولتاژ سوئیچینگ (خروجی): ۲۴ تا ۳۸۰ ولت AC (بار متناوب)

✅ نصب: Through Hole (لحیم‌کاری روی برد)

✅ گارانتی: اصالت کالا و سلامت فیزیکی

نکته بسیار مهم درباره این رله: این رله از نوع الکترومکانیکی (کتابی) بوده و رله حالت جامد (SSR) نیست. بر اساس اطلاعات فروشنده، ممکن است در برخی منابع به اشتباه از آن به عنوان رله حالت جامد یاد شده باشد که کاملاً نادرست است. در نظر گرفتن این نکته برای استفاده صحیح از قطعه و جلوگیری از آسیب دیدن آن در مدار بسیار حیاتی است.

کاربردهای عملی:

سیستم‌های اتوماسیون صنعتی و PLC – به عنوان رله واسط در تابلوهای برق و مدارات فرمان برای کنترل موتورهای کوچک، چراغ‌های سیگنال، شیرهای برقی (سولنوئید) و تجهیزات HVAC با ایزولاسیون کامل بین مدار کنترل (۲۴ ولت) و مدار قدرت (۲۲۰ ولت).

مدارات فرمان و کنترل – قطع و وصل بارهای الکتریکی در دستگاه‌های خودکار، سیستم‌های روشنایی و تجهیزات صنعتی سبک.

پروژه‌های الکترونیک و دی‌آی‌وای – ساخت مدارات کنترلی، پروژه‌های اتوماسیون خانگی و تعویض رله‌های سوخته با مشخصات مشابه.

⚠️ نکات فنی مهم هنگام استفاده:

درایو کوئل (Coil Drive): جریان مصرفی بوبین این رله حدود ۲۰ تا ۳۰ میلی‌آمپر است. برای تغذیه آن باید از یک منبع تغذیه مناسب یا یک ترانزیستور درایور استفاده کنید. اتصال مستقیم به خروجی میکروکنترلرها (مثل آردوینو) باعث آسیب به میکروکنترلر می‌شود.

دیود هرزگرد (Flyback Diode): حتماً یک دیود (مانند 1N4007 یا 1N4148) به صورت معکوس موازی با پایه‌های بوبین نصب کنید (آند به قطب منفی، کاتد به قطب مثبت). این کار از قطعات حساس در برابر ولتاژ برگشتی ناشی از قطع جریان بوبین محافظت می‌کند.

محدودیت جریان بار: بار متصل به کنتاکت‌ها (پایه COM و NO/NC) نباید از ۸ آمپر تجاوز کند. برای بارهای القایی (مانند موتورها)، برای افزایش طول عمر رله، بهتر است با حاشیه امنیت بیشتری عمل کنید.

شناسایی پایه‌ها: برای اطمینان از اتصال صحیح، همیشه نقشه پایه‌ها (Pinout) را از دیتاشیت دقیق همان مدل استخراج کنید.
