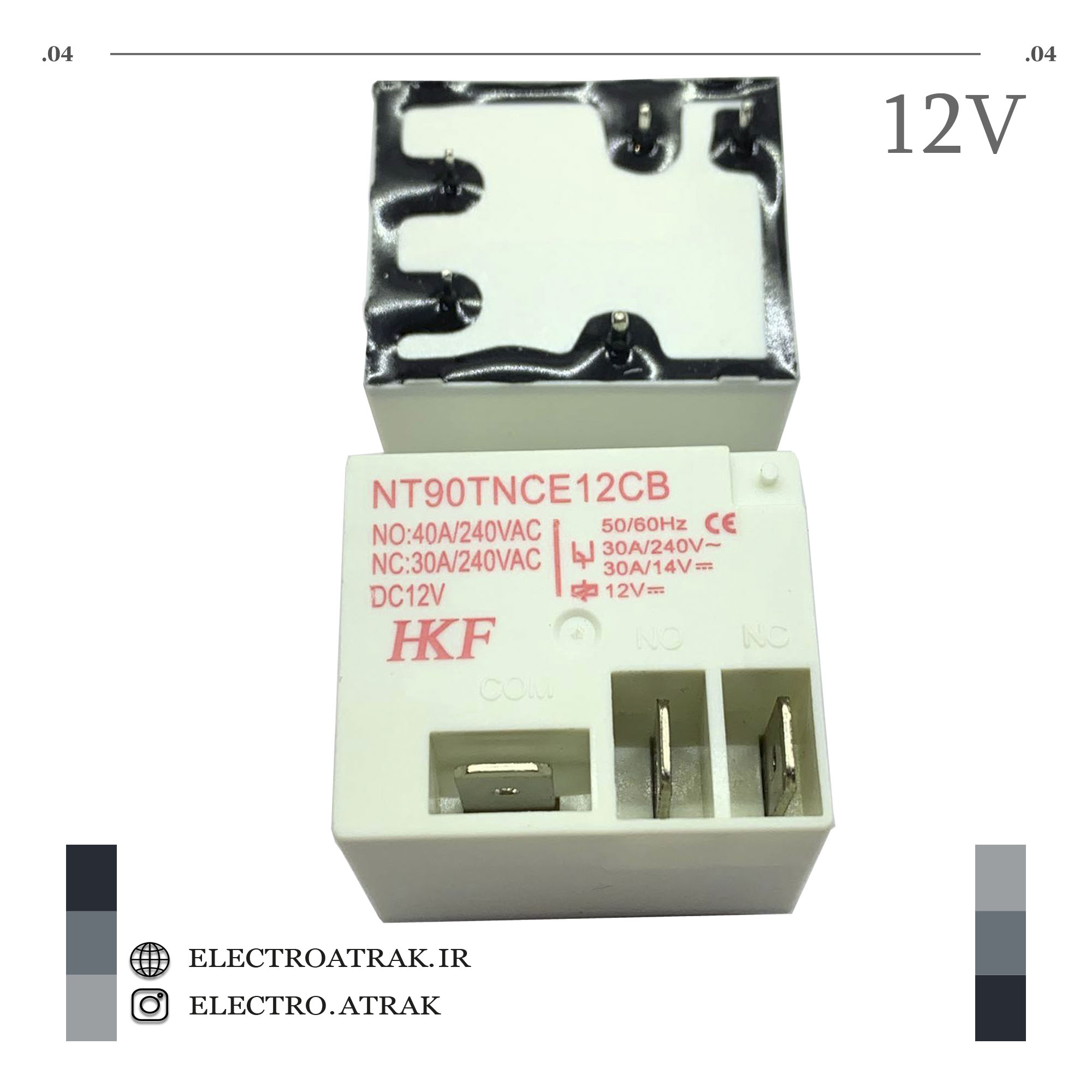

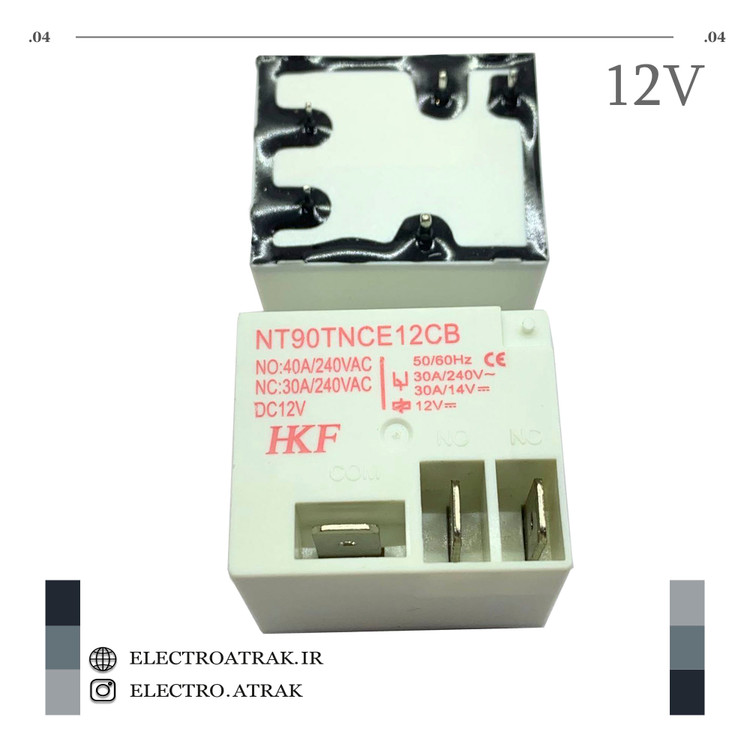

رله 12 ولت تک کنتاکت NT90 - 40A برند HKF کد NT90TNCE12CB

🔴 رله 12 ولت تک کنتاکت NT90 - 40A برند HKF کد NT90TNCE12CB

توضیحات کوتاه:
رله قدرت تک‌کنتاکت (SPDT) با بوبین ۱۲ ولت DC، از سری معروف NT90 (یا T90). این رله با قابلیت تحمل جریان ۴۰ آمپر، برای کنترل بارهای پرقدرت مانند کمپرسور کولر، پمپ آب، هیترهای صنعتی و سیستم‌های روشنایی سنگین طراحی شده است . کد "NT90TNCE12CB" نشان‌دهنده مشخصات دقیق آن است: NT90 (سری رله)، T (نوع پایانه‌ها)، N (بدون پایه ۶)، C (نوع کنتاکت یک‌بار‌تغییر یا SPDT)، E (محفظه مقاوم در برابر فلاکس)، 12C (ولتاژ بوبین ۱۲ ولت DC)، و B (نوع کنتاکت‌ها از جنس AgSnO₂) .

ویژگی‌ها:

ولتاژ بوبین: ۱۲ ولت DC

مقاومت بوبین: ۱۶۰ اهم ± ۱۰%

مصرف بوبین: ۰.۹ وات (۹۰۰ میلی‌وات)

نوع کنتاکت: 1C (SPDT - تک کنتاکت دوطرفه با یک پایه Normally Open و یک پایه Normally Closed)

جریان نامی کنتاکت (بار مقاومتی):

Normally Open (NO): ۴۰ آمپر @ ۲۴۰ ولت AC / ۳۰ ولت DC

Normally Closed (NC): ۳۰ آمپر @ ۲۴۰ ولت AC / ۳۰ ولت DC

حداکثر جریان سوئیچینگ: ۴۰ آمپر

حداکثر ولتاژ سوئیچینگ: ۲۵۰ ولت AC / ۱۱۰ ولت DC

ولتاژ تحریک (Pick-up): ۹ ولت DC (حداکثر)

ولتاژ آزادسازی (Drop-out): ۱.۲ ولت DC (حداقل)

زمان پاسخ (Operate/Release): ≤ ۱۵ میلی‌ثانیه / ≤ ۱۰ میلی‌ثانیه

مقاومت تماس: ≤ ۳۰ میلی‌اهم

دمای کاری: ۵۵- تا ۱۰۰+ درجه سانتی‌گراد

ولتاژ عایقی (بین بوبین و کنتاکت): ۲۵۰۰ ولت AC

گواهینامه‌ها: UL، TUV، CQC (بسته به مدل)

کاربردهای عملی:

کنترل بارهای پرقدرت صنعتی و خانگی:
به عنوان یک کلید الکترومغناطیسی برای قطع و وصل جریان در مدارات پرقدرت مانند کمپرسورهای کولرهای گازی (تا ۲ اسب‌بخار)، موتورهای الکتریکی، پمپ‌های آب و سیستم‌های گرمایشی (هیتر) استفاده می‌شود .

سیستم‌های UPS و اینورتر:
برای سوئیچینگ جریان بالا در مدارات قدرت و حفاظت از تجهیزات در برابر اضافه بار .

پروژه‌های اتوماسیون و رباتیک:
برای کنترل بارهای DC با جریان بالا و همچنین ایزوله کردن مدارات کنترلی از مدارات قدرت .

تعویض رله سوخته:
این رله جایگزین مناسبی برای رله‌های مشابه با کدهای NT90TNCE12CB از برندهای دیگر مانند NHG و HELISHUN است .
