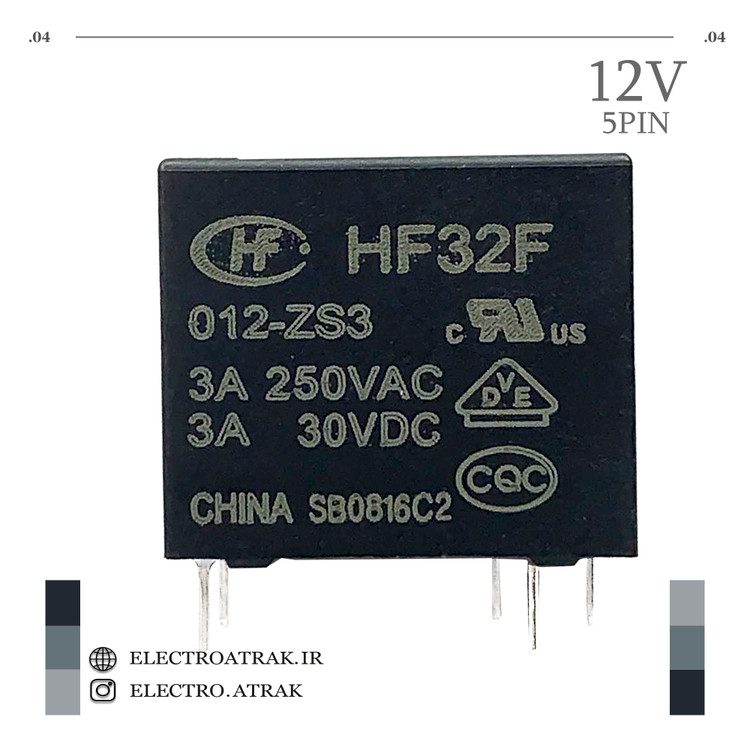

رله 12 ولت تک کنتاکت پکیجی پهن 3 آمپر 5 پایه 012-ZS3

🔴 رله 12 ولت تک کنتاکت پکیجی پهن 3 آمپر 5 پایه 012-ZS3

توضیحات کوتاه:
رله ۱۲ ولت DC با پیکربندی تک‌کنتاکت (SPDT) و جریان نامی ۳ آمپر، در بسته‌بندی پهن (پکیجی) با ۵ پایه. این رله که با کد 012-ZS3 شناخته می‌شود، در واقع مدل HF32F/012-ZS3 از برند معتبر Hongfa (HF) است . این رله با اندازه کوچک (۱۸.۴×۱۰.۲×۱۵.۳ میلی‌متر) و طراحی استاندارد برای نصب روی برد (PCB) یکی از رله‌های پرکاربرد در لوازم خانگی، تجهیزات اداری و سیستم‌های کنترل اتوماتیک است .

ویژگی‌ها:

برند اصلی: Hongfa (HF)

مدل دقیق: HF32F/012-ZS3 (معادل JZC-32F/012-ZS3)

ولتاژ تحریک بوبین: ۱۲ ولت DC

مقاومت بوبین: ۳۲۰ اهم

مصرف بوبین: ۴۵۰ میلی‌وات

نوع کنتاکت: 1C (SPDT - تک کنتاکت دوطرفه)

جریان نامی کنتاکت: ۳ آمپر @ ۲۵۰ ولت AC / ۳۰ ولت DC

حداکثر جریان سوئیچینگ: ۱۰ آمپر (پیک)

تعداد پایه: ۵ پایه

زمان پاسخ: ۸ میلی‌ثانیه (عملکرد) / ۵ میلی‌ثانیه (آزادسازی)

مقاومت تماس: ≤ ۱۰۰ میلی‌اهم

ولتاژ تحریک (Pick-up): ۳.۷۵ ولت DC (حداکثر)

ولتاژ آزادسازی (Drop-out): ۰.۲۵ ولت DC (حداکثر)

دمای کاری: ۴۰- تا ۷۰+ درجه سانتی‌گراد

ولتاژ عایقی: ۲۵۰۰ ولت AC (بین بوبین و کنتاکت‌ها)

عمر الکتریکی: ۱۰۰,۰۰۰ سیکل

عمر مکانیکی: ۵×۱۰⁶ سیکل

ابعاد: ۱۸.۴×۱۰.۲×۱۵.۳ میلی‌متر

وزن: حدود ۶ گرم

گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

لوازم خانگی و تجهیزات اداری: کنترل بارهای کوچک مانند فن‌ها، چراغ‌های سیگنال، پمپ‌های کوچک و سیستم‌های گرمایشی در دستگاه‌هایی مثل پرینتر، کپی، یخچال و کولر .

سیستم‌های اتوماسیون و کنترل: به عنوان رله واسط در تابلوهای برق و مدارات فرمان با ایزولاسیون کامل بین مدار کنترل (۱۲ ولت) و مدار قدرت .

پروژه‌های الکترونیک و دی‌آی‌وای: استفاده در طراحی بردهای کنترلی، سیستم‌های روشنایی هوشمند و پروژه‌های اتوماسیون خانگی .

تجهیزات صنعتی سبک: کنترل بارهای کوچک مانند فن‌ها، چراغ‌های سیگنال و شیرهای برقی با جریان ۳ آمپر .

نکته: این رله در بازار با نام‌های مختلفی مانند رله پاناسونیک پهن و رله پکیجی پهن نیز شناخته می‌شود و برند اصلی آن Hongfa (HF) است.
