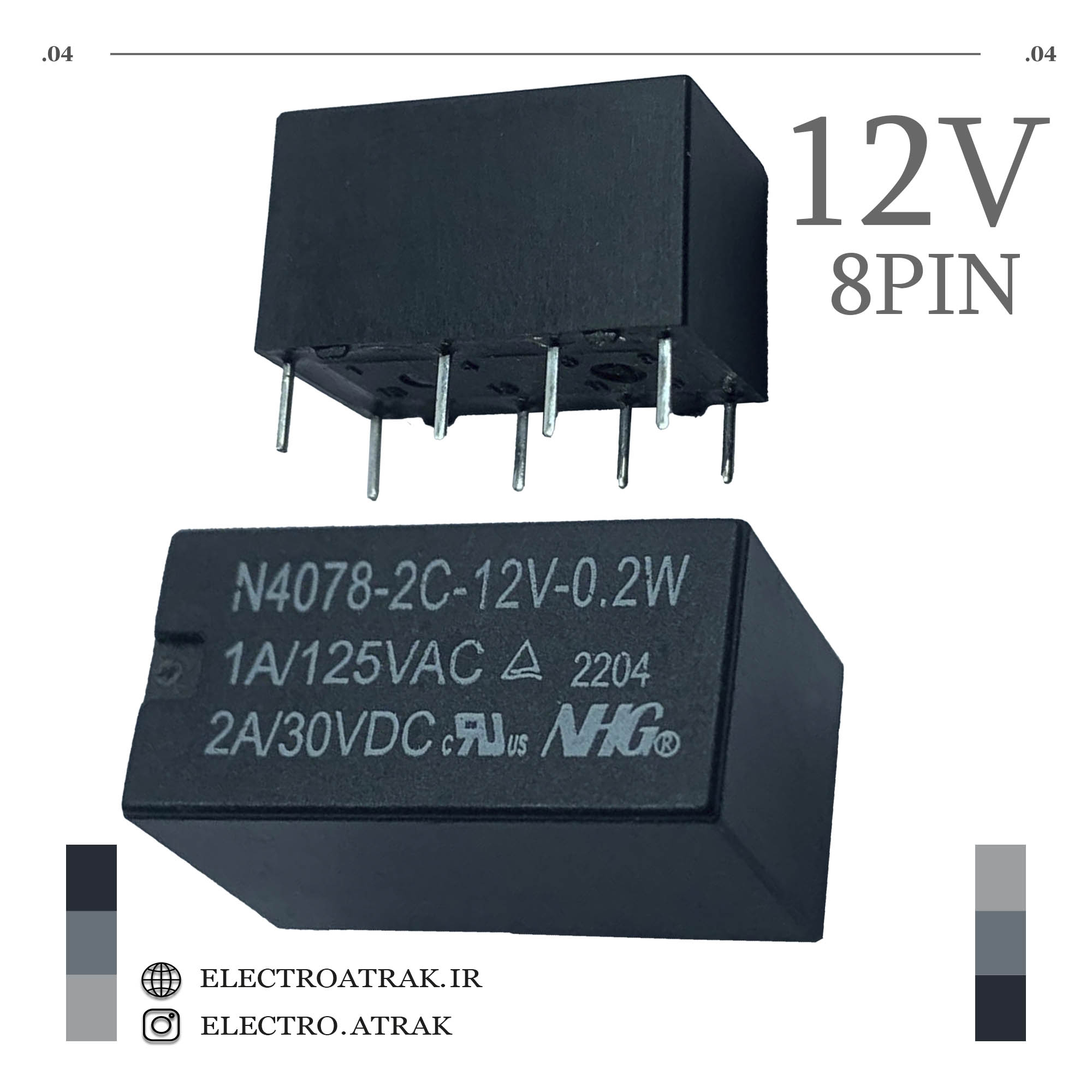

رله 12 ولت تک کنتاکت مخابراتی 12 ولت 8 پایه 2 آمپر N4078-2C-12V

🔴 رله 12 ولت تک کنتاکت مخابراتی 12 ولت 8 پایه 2 آمپر N4078-2C-12V

توضیحات کوتاه:
رله سیگنال مینیاتوری ۱۲ ولت DC از سری N4078 (معروف به فورد)، با آرایش کنتاکت 2C (DPDT – دو کنتاکت دوطرفه) و جریان نامی ۲ آمپر، برای نصب روی برد (PCB) با ۸ پایه طراحی شده است. این رله با مصرف توان بسیار پایین (۲۰۰ میلی‌وات) و ابعاد جمع‌جور (۲۱×۱۰×۱۲ میلی‌متر)، گزینه‌ای ایده‌آل برای کاربردهای مخابراتی، مدارات سیگنالینگ، سیستم‌های کنترل و پروژه‌های الکترونیکی با فضای محدود است. وضعیت NEW (نو) – اورجینال.

ویژگی‌ها:

برند/سری: N4078 (معادل: JRC27F, RSM832, AZ822, DS2Y)

مدل: N4078-2C-12V-0.2W

ولتاژ تحریک بوبین: ۱۲ ولت DC

مقاومت بوبین: ۷۲۰ اهم ±۱۰%

مصرف بوبین: ۲۰۰ میلی‌وات (۰.۲ وات)

نوع کنتاکت: 2C (DPDT – دو کنتاکت دوطرفه، دارای دو خروجی Normally Open و دو خروجی Normally Closed)

جریان نامی کنتاکت: ۲ آمپر @ ۳۰ ولت DC / ۱ آمپر @ ۱۲۰ ولت AC

تعداد پایه: ۸ پایه (قابل نصب روی برد – DIP)

زمان پاسخ: ≤۶ میلی‌ثانیه (Operate) / ≤۴ میلی‌ثانیه (Release)

مقاومت تماس: ≤۵۰ میلی‌اهم

ولتاژ تحریک (Pick-up): ۸.۴ ولت DC (حداکثر)

ولتاژ آزادسازی (Drop-out): ۱.۲ ولت DC (حداقل)

دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد

ایزولاسیون: ۱۰۰۰ ولت AC (بین بوبین و کنتاکت‌ها) / ۵۰۰ ولت AC (بین کنتاکت‌ها)

ابعاد: ۲۱×۱۰×۱۲ میلی‌متر (طول×عرض×ارتفاع)

وزن: ~۵ گرم

گواهینامه‌ها: UL، TUV، CQC

نوع نصب: لحیم‌کاری روی برد (Through Hole – DIP)

گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

سیستم‌های مخابراتی و سیگنالینگ: به دلیل مصرف توان بسیار پایین و طراحی خاص، برای سوئیچینگ سیگنال‌های مخابراتی، مدارات تلفن و تجهیزات ارتباطی ایده‌آل است .

مدارات کنترل و PLC: به عنوان رله واسط در مدارات فرمان با توان پایین و ایزولاسیون کامل بین مدار کنترل (۱۲ ولت) و مدار سیگنال .

پروژه‌های الکترونیک و DIY: استفاده در طراحی بردهای کنترلی با مصرف پایین، پروژه‌های اتوماسیون خانگی و جایگزینی رله‌های مشابه در تجهیزات الکترونیکی .

سیستم‌های اندازه‌گیری و ابزار دقیق: سوئیچینگ سیگنال‌های آنالوگ و دیجیتال با جریان پایین در تجهیزات آزمایشگاهی و صنعتی .

نکته: با وجود ذکر برند OMRON در برخی منابع، این رله عمدتاً با برند فورد (FORWARD) و سری N4078 شناخته می‌شود .
