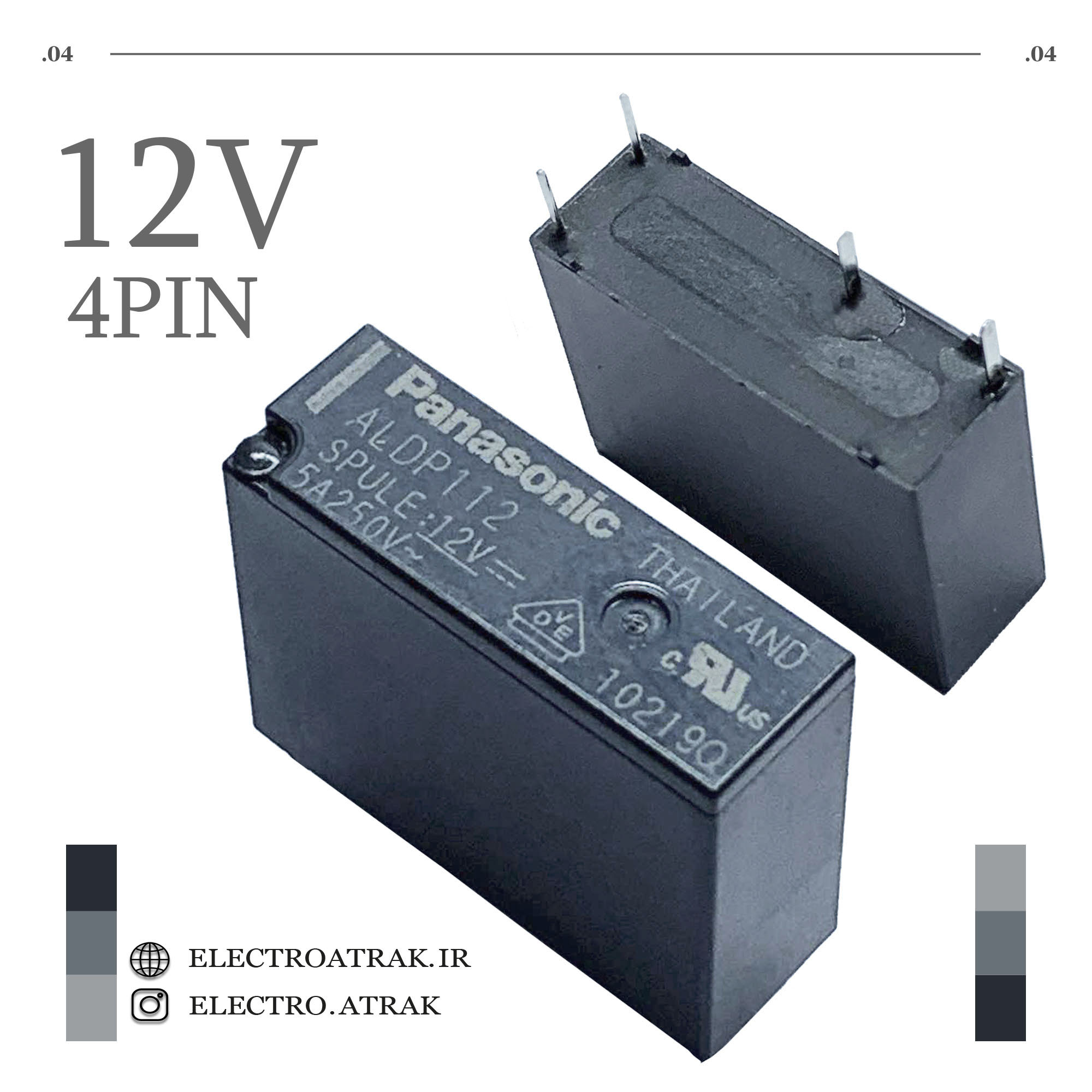

رله 12 ولت تک کنتاکت پکیجی باریک 12 ولت 4 پایه پاناسونیک ALDP112

🔴 رله 12 ولت تک کنتاکت پکیجی باریک 12 ولت 4 پایه پاناسونیک ALDP112

توضیحات کوتاه:
رله مینیاتوری و باریک ۱۲ ولت DC از برند Panasonic، مدل ALDP112 با پیکربندی SPST-NO (1 Form A) و جریان نامی ۵ آمپر. این رله با طراحی فوق‌باریک (عرض تنها ۷.۲ میلی‌متر) و ۴ پایه، برای نصب مستقیم روی برد (PCB Mount) ساخته شده و به دلیل مصرف پایین (۲۰۰ میلی‌وات) و ایزولاسیون قوی (۴۰۰۰ ولت AC بین بوبین و کنتاکت‌ها)، در لوازم خانگی، سیستم‌های HVAC، تجهیزات صنعتی و پروژه‌های الکترونیکی کاربرد گسترده‌ای دارد.

ویژگی‌ها:

برند: Panasonic

سری: LD-P (ALDP)

ولتاژ تحریک بوبین (Coil Voltage): ۱۲ ولت DC

مقاومت بوبین: ۷۲۰ اهم ±۱۰%

مصرف بوبین: ۲۰۰ میلی‌وات (۰.۲ وات)

نوع کنتاکت: SPST-NO (1 Form A – تک کنتاکت Normally Open)

جریان نامی کنتاکت: ۵ آمپر @ ۲۷۷ ولت AC / ۳ آمپر @ ۳۰ ولت DC

تعداد پایه: ۴ پایه (قابل نصب روی برد – Through Hole)

زمان پاسخ (Operate/Release): ≤۱۰ میلی‌ثانیه / ≤۱۰ میلی‌ثانیه

مقاومت تماس: ≤۱۰۰ میلی‌اهم

ولتاژ عایقی: ۴۰۰۰ ولت AC (بین بوبین و کنتاکت‌ها)

دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد

ابعاد: ۲۰.۵×۷.۲×۱۵.۳ میلی‌متر (طول×عرض×ارتفاع)

وزن: ~۴ گرم

گواهینامه‌ها: UL، CSA، TUV، VDE (مطابق با استانداردهای بین‌المللی)

نوع نصب: لحیم‌کاری روی برد (Through Hole – DIP)

گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

لوازم خانگی و سیستم‌های HVAC: کنترل کمپرسورها، فن‌ها، پمپ‌ها و سیستم‌های گرمایشی و سرمایشی در تجهیزاتی مانند کولر گازی، یخچال، ماشین لباسشویی و دستگاه‌های تصفیه آب.

تجهیزات صنعتی و اتوماسیون: به عنوان رله واسط در تابلوهای برق، مدارات فرمان و سیستم‌های کنترل صنعتی با ایزولاسیون قوی ۴۰۰۰ ولت.

پروژه‌های الکترونیک و DIY: استفاده در طراحی بردهای کنترلی، سیستم‌های روشنایی هوشمند و پروژه‌های اتوماسیون خانگی با ابعاد بسیار جمع‌جور.

تعویض رله سوخته: جایگزین مستقیم رله‌های ALDP112 و مدل‌های مشابه مانند G5NB-1A-E-12V در تجهیزات الکترونیکی.
