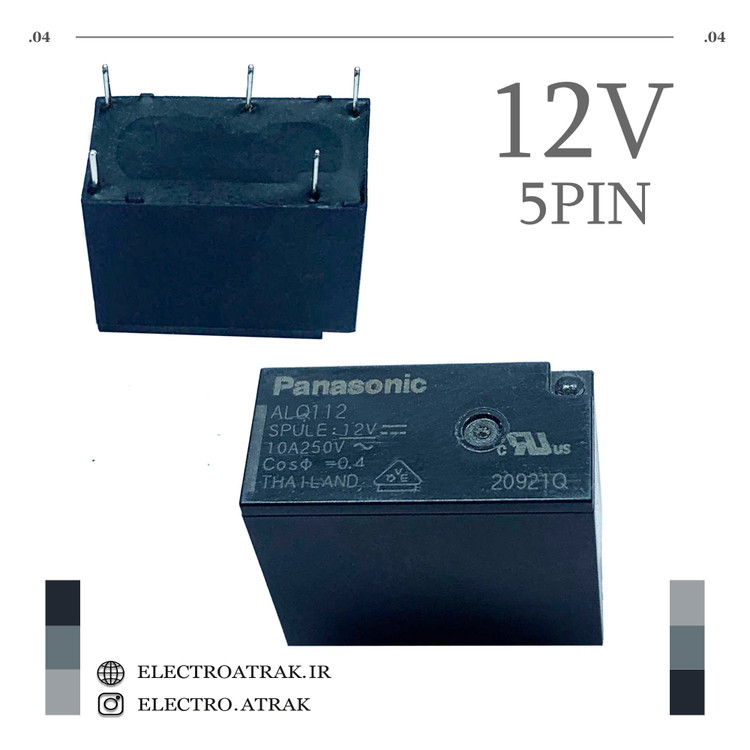

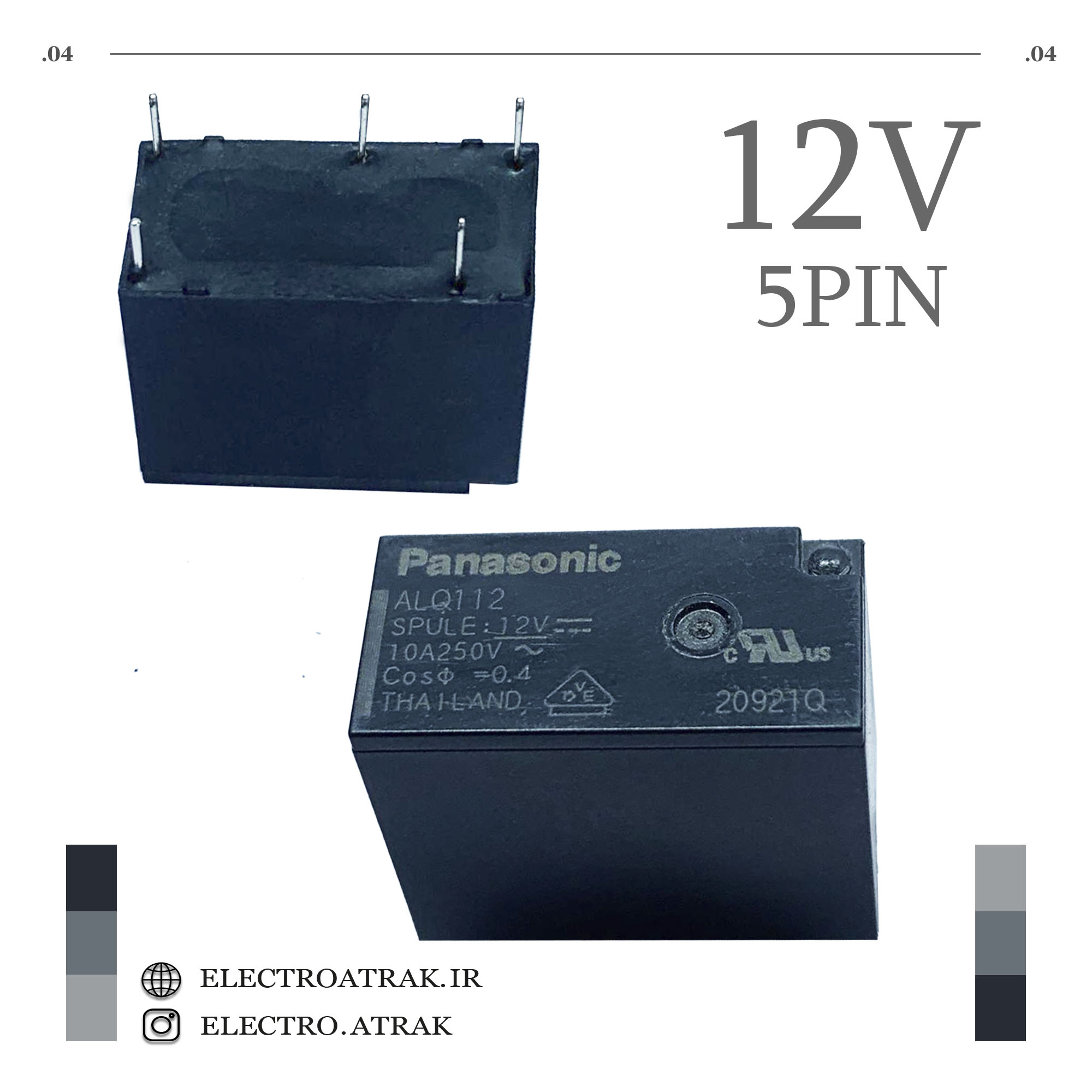

رله 12 ولت تک کنتاکت پکیجی پهن 12 ولت 5 پایه برند پاناسونیک ALQ112

🔴 رله 12 ولت تک کنتاکت پکیجی پهن 12 ولت 5 پایه برند پاناسونیک ALQ112

توضیحات کوتاه:
رله مینیاتوری ۱۲ ولت DC از برند Panasonic ، مدل ALQ112 با پیکربندی SPDT (1 Form C) و جریان نامی ۱۰ آمپر (کنتاکت Normally Open) و ۵ آمپر (کنتاکت Normally Closed) . این رله با طراحی پکیجی پهن و ۵ پایه، برای نصب مستقیم روی برد (Through Hole) ساخته شده و به دلیل مصرف پایین (۲۰۰ میلی‌وات) و ایزولاسیون قوی (۴۰۰۰ ولت AC بین بوبین و کنتاکت‌ها) ، در لوازم خانگی، سیستم‌های HVAC، تجهیزات صنعتی و پروژه‌های الکترونیکی کاربرد گسترده‌ای دارد.

ویژگی‌ها:

برند: Panasonic

سری: LQ (ALQ)

ولتاژ تحریک بوبین (Coil Voltage): ۱۲ ولت DC

مقاومت بوبین: ۳۶۰ اهم ±۱۰%

مصرف بوبین: ۲۰۰ میلی‌وات (۰.۲ وات)

نوع کنتاکت: SPDT (1 Form C – تک کنتاکت دوطرفه، دارای یک خروجی Normally Open و یک خروجی Normally Closed)

جریان نامی کنتاکت: ۱۰ آمپر @ ۱۲۵ ولت AC (NO) / ۵ آمپر @ ۲۵۰ ولت AC (NO)

تعداد پایه: ۵ پایه (قابل نصب روی برد – Through Hole)

زمان پاسخ (Operate/Release): ۲۰ میلی‌ثانیه / ۲۰ میلی‌ثانیه

مقاومت تماس: ≤۱۰۰ میلی‌اهم

ولتاژ عایقی: ۴۰۰۰ ولت AC (بین بوبین و کنتاکت‌ها)

دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد

ابعاد: ۲۰×۱۰×۱۶ میلی‌متر (طول×عرض×ارتفاع)

وزن: ~۷ گرم

گواهینامه‌ها: UL، CSA، VDE، CQC

نوع نصب: لحیم‌کاری روی برد (Through Hole – DIP)

گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

لوازم خانگی و سیستم‌های HVAC: کنترل کمپرسورها، فن‌ها، پمپ‌ها و سیستم‌های گرمایشی و سرمایشی در تجهیزاتی مانند کولر گازی، یخچال، ماشین لباسشویی و دستگاه‌های تصفیه آب .

تجهیزات صنعتی و اتوماسیون: به عنوان رله واسط در تابلوهای برق، مدارات فرمان و سیستم‌های کنترل صنعتی با ایزولاسیون قوی ۴۰۰۰ ولت .

پروژه‌های الکترونیک و DIY: استفاده در طراحی بردهای کنترلی، سیستم‌های روشنایی هوشمند و پروژه‌های اتوماسیون خانگی با ابعاد جمع‌جور.

تعویض رله سوخته: جایگزین مستقیم رله‌های ALQ112 و مدل‌های مشابه در تجهیزات الکترونیکی.
