رله 5 ولت دو کنتاکت مخابراتی 8 پین 21 آمپر MCB-S-205-C-S

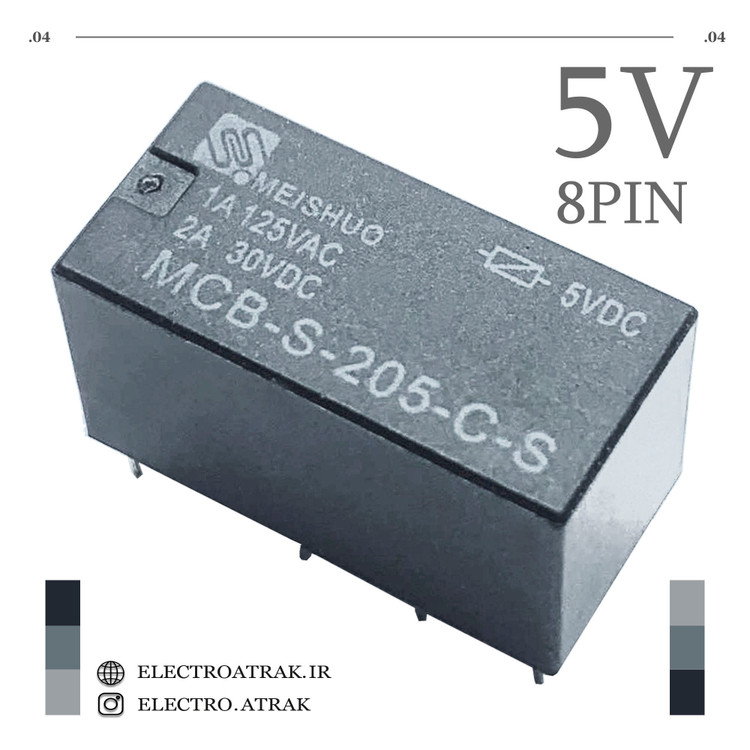

🔴 رله 5 ولت دو کنتاکت مخابراتی 8 پین 2 آمپر MCB-S-205-C-S برند MEISHUO

توضیحات کوتاه:
رله سیگنال مینیاتوری ۵ ولت DC با آرایش کنتاکت DPDT (دو کنتاکت دوطرفه) و جریان نامی ۲ آمپر از سری MCB برند MEISHUO، مدل MCB-S-205-C-S. این رله با ۸ پایه استاندارد DIP برای نصب روی برد (PCB) طراحی شده و با مصرف توان بسیار پایین (۲۰۰ میلی‌وات) و ابعاد جمع‌جور (۲۰.۲×۱۰×۱۱.۵ میلی‌متر)، برای کاربردهای مخابراتی، مدارات سیگنالینگ، سیستم‌های PLC و تجهیزات اندازه‌گیری ایده‌آل است. مقاومت بوبین آن حدود ۱۲۵ اهم بوده و دمای کاری آن ۳۰- تا ۷۰+ درجه سانتی‌گراد است.

ویژگی‌ها:

برند: MEISHUO (Zhejiang Meishuo Electric Technology)

سری: MCB (Signal Relay)

مدل: MCB-S-205-C-S

ولتاژ تحریک بوبین (Coil Voltage): ۵ ولت DC

مقاومت بوبین: ~۱۲۵ اهم

مصرف بوبین: ۰.۲ وات (۲۰۰ میلی‌وات)

نوع کنتاکت: DPDT (دو کنتاکت دوطرفه – ۲ کانال تغییر وضعیت)

جریان نامی کنتاکت: ۲ آمپر @ ۳۰ ولت DC / ۱ آمپر @ ۱۲۰ ولت AC

تعداد پایه: ۸ پایه (قابل نصب روی برد – DIP)

زمان پاسخ (Operate/Release): ۶ میلی‌ثانیه / ۴ میلی‌ثانیه

مقاومت تماس: ≤۵۰ میلی‌اهم

ولتاژ عایقی: ۱۰۰۰ ولت AC (بین بوبین و کنتاکت‌ها)

دمای کاری: ۳۰- تا ۷۰+ درجه سانتی‌گراد

ابعاد: ۲۰.۲×۱۰×۱۱.۵ میلی‌متر

وزن: ~۵ گرم

گواهینامه‌ها: UL، TUV، CQC

نوع نصب: لحیم‌کاری روی برد (Through Hole – DIP)

گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

سیستم‌های مخابراتی و سیگنالینگ: به دلیل مصرف توان بسیار پایین و طراحی خاص، برای سوئیچینگ سیگنال‌های مخابراتی، مدارات تلفن و تجهیزات ارتباطی ایده‌آل است.

مدارات کنترل و PLC: به عنوان رله واسط در مدارات فرمان با توان پایین و ایزولاسیون کامل بین مدار کنترل (۵ ولت) و مدار سیگنال.

پروژه‌های الکترونیک و DIY: استفاده در طراحی بردهای کنترلی با مصرف پایین، پروژه‌های اتوماسیون خانگی و جایگزینی رله‌های مشابه در تجهیزات الکترونیکی.

سیستم‌های اندازه‌گیری و ابزار دقیق: سوئیچینگ سیگنال‌های آنالوگ و دیجیتال با جریان پایین در تجهیزات آزمایشگاهی و صنعتی.
