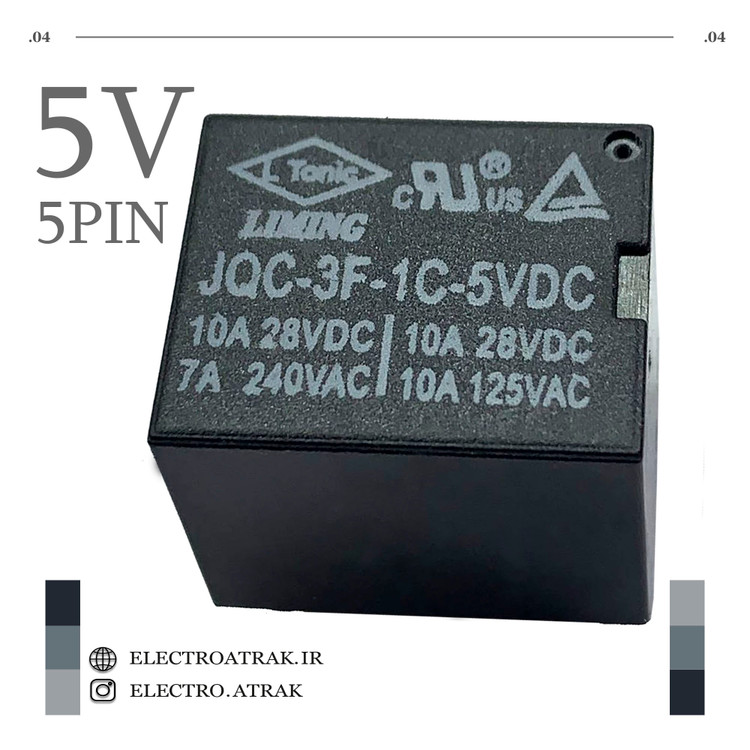

رله 5 ولت تک کنتاکت میلون 10 آمپر 5 پایه JQC-3F-1C-5VDC

🔴 رله 5 ولت تک کنتاکت میلون 10 آمپر 5 پایه JQC-3F-1C-5VDC

توضیحات کوتاه:
رله مینیاتوری ۵ ولت DC با پیکربندی تک‌کنتاکت دوطرفه (SPDT) و جریان نامی ۱۰ آمپر از سری JQC-3F. این رله با ۵ پایه و طراحی جمع‌جور (معمولاً ۱۹×۱۵.۵×۱۵ میلی‌متر) برای نصب روی برد (PCB) ساخته شده و به دلیل مصرف پایین (۰.۳۶ وات)، در لوازم خانگی، سیستم‌های اتوماسیون و تجهیزات الکترونیکی کاربرد گسترده‌ای دارد. سری JQC-3F یکی از رله‌های پرکاربرد در مدارات کنترل و فرمان است و توسط برندهای معتبری مانند Hongfa، TIANBO و GOODSKY تولید می‌شود.

ویژگی‌ها:

سری: JQC-3F (معادل JQC-3FF و T73)

مدل: JQC-3F-1C-5VDC

ولتاژ تحریک بوبین: ۵ ولت DC

مقاومت بوبین: معمولاً ۷۰ تا ۱۰۰ اهم

مصرف بوبین: ~۰.۳۶ وات (۳۶۰ میلی‌وات)

نوع کنتاکت: SPDT (1C – تک کنتاکت دوطرفه، دارای COM، NO و NC)

جریان نامی کنتاکت: ۱۰ آمپر @ ۲۵۰ ولت AC / ۱۰ آمپر @ ۲۸ ولت DC

تعداد پایه: ۵ پایه (قابل نصب روی برد – DIP)

زمان پاسخ: ≤۱۰ میلی‌ثانیه (Operate) / ≤۵ میلی‌ثانیه (Release)

دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد

گواهینامه‌ها: UL، TUV، CQC (بسته به برند سازنده)

نوع نصب: لحیم‌کاری روی برد (Through Hole – DIP)

گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

لوازم خانگی: کنترل کمپرسورها، هیترها و موتورهای الکتریکی در یخچال، کولر، ماشین لباسشویی و دستگاه‌های تصفیه آب با جریان تا ۱۰ آمپر.

سیستم‌های اتوماسیون و کنترل صنعتی: به عنوان رله واسط در تابلوهای برق، مدارات فرمان و PLC با ایزولاسیون کامل بین مدار کنترل (۵ ولت) و مدار قدرت.

پروژه‌های الکترونیک و DIY: طراحی بردهای کنترلی، سیستم‌های روشنایی هوشمند و پروژه‌های اتوماسیون خانگی.

تعویض رله سوخته: جایگزین مستقیم رله‌های مشابه با سری JQC-3F در تجهیزات الکترونیکی.
