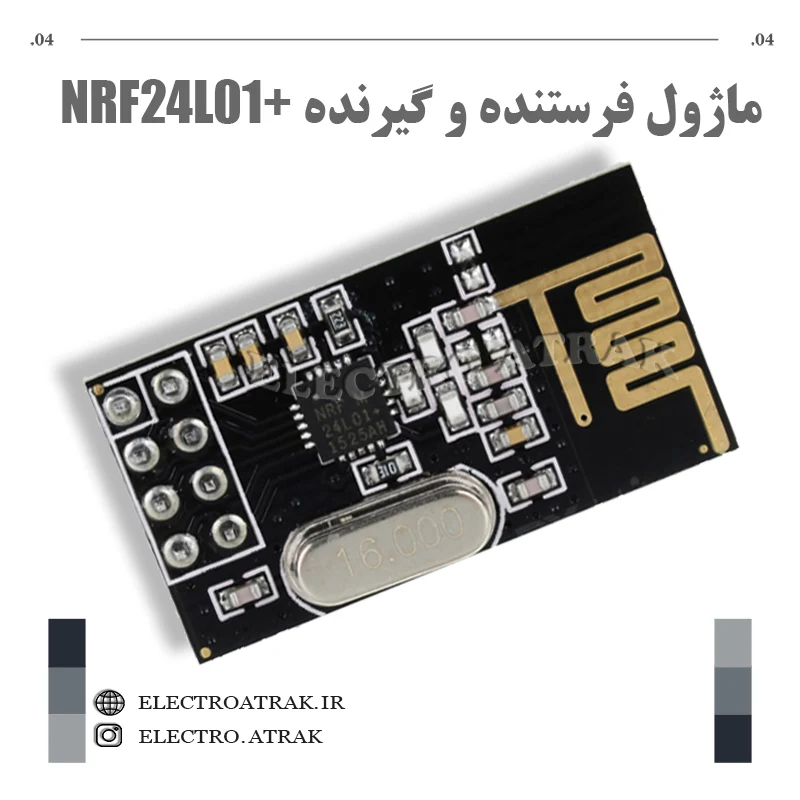

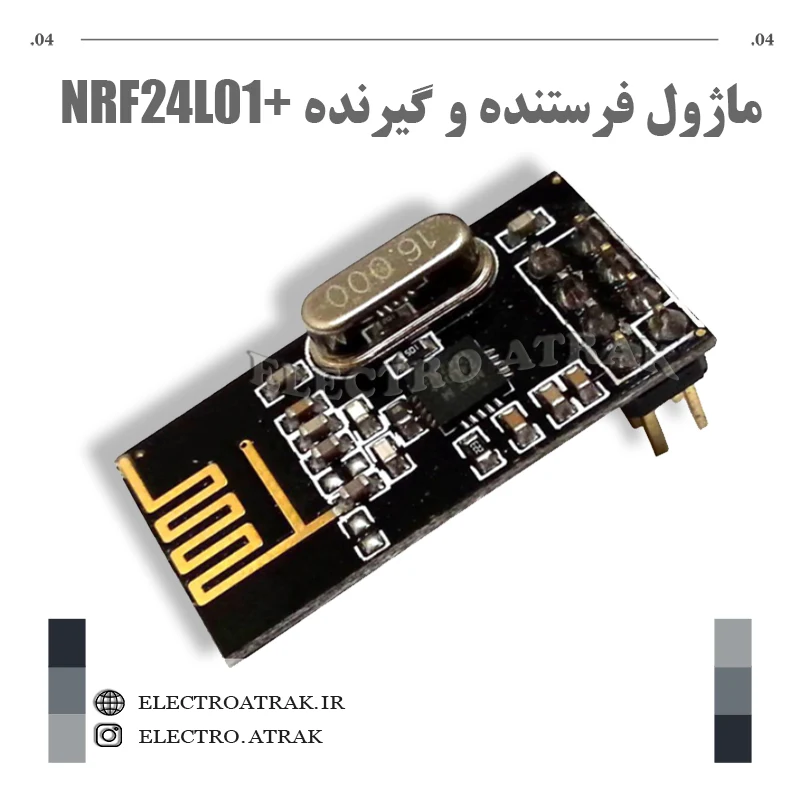

ماژول فرستنده و گیرنده +NRF24L01

🔴 ماژول فرستنده و گیرنده بی‌سیم NRF24L01

توضیحات کوتاه:
ماژول NRF24L01 یک ترانسیور (فرستنده و گیرنده) فوق‌کم‌مصرف در باند ۲.۴ گیگاهرتز است که توسط شرکت Nordic Semiconductor ساخته شده و با پروتکل ارتباطی Enhanced ShockBurst™، ارتباط بی‌سیم ساده و قابل‌اطمینانی را بین میکروکنترلرها فراهم می‌کند . این ماژول برای پروژه‌های اینترنت اشیا، کنترل از راه دور، و شبکه‌های حسگر بی‌سیم بسیار محبوب است. دقت کنید که مدل‌های دارای تقویت‌کننده (PA+LNA) برای برد بیشتر به تغذیه جداگانه ۳.۳ ولت با جریان کافی نیاز دارند و تغذیه از پایه‌های خود ماژول کافی نیست .

ویژگی‌ها:
✅ فرکانس کاری: ۲.۴ گیگاهرتز (باند ISM جهانی)
✅ نرخ داده: تا ۲ مگابیت بر ثانیه (قابل تنظیم)
✅ ولتاژ تغذیه: ۱.۹ تا ۳.۶ ولت DC (بهترین عملکرد در ۳.۳ ولت)
✅ جریان مصرفی: ۱۱.۳ میلی‌آمپر در حالت ارسال ۰dBm، ۱۲.۳ میلی‌آمپر در حالت دریافت ۲Mbps
✅ جریان مصرفی در حالت خاموش: ۹۰۰ نانوآمپر (بسیار کم‌مصرف)
✅ پروتکل داخلی: Enhanced ShockBurst™ (مدیریت خودکار بسته‌ها و تأیید دریافت)
✅ قابلیت MultiCeiver™: پشتیبانی از ۶ کانال دریافت همزمان (Data Pipe)
✅ ورودی‌های مقاوم در برابر ولتاژ ۵ ولت
✅ رابط ارتباطی: SPI با سرعت بالا
✅ پایه‌های اصلی: CE، CSN، SCK، MOSI، MISO، IRQ
✅ ابعاد ماژول (معمولی): حدود ۲۹×۱۵ میلی‌متر
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

پروژه‌های آردوینو، ESP، و رزبری پای: ارتباط بی‌سیم بین چندین برد برای پروژه‌های خانه هوشمند، رباتیک، و کنترل از راه دور .

کنترل از راه دور: ساخت ریموت‌های RF برای روشنایی، درب‌های اتوماتیک، و وسایل برقی .

شبکه‌های حسگر بی‌سیم: جمع‌آوری داده از سنسورهای دما، رطوبت، و فشار در محیط‌های صنعتی و کشاورزی .

سیستم‌های امنیتی: ارتباط بی‌سیم بین سنسورهای امنیتی، دوربین‌ها، و هاب مرکزی.

پروژه‌های اینترنت اشیا (IoT): اتصال دستگاه‌ها به یکدیگر و ارسال داده به سرور یا کلود .

بازی‌های کنترلی و اسباب‌بازی: ساخت کنترلرهای بی‌سیم برای بازی‌ها، ربات‌ها، و اسباب‌بازی‌های هوشمند .

نکته فنی مهم:
اتصال پایه‌ها به شرح زیر است:

VCC: ۳.۳ ولت (۱.۹ تا ۳.۶ ولت)

GND: زمین

CE: پایه فعال‌سازی (Chip Enable) – به یک پایه دیجیتال میکروکنترلر متصل می‌شود

CSN: پایه انتخاب SPI (Chip Select) – به یک پایه دیجیتال میکروکنترلر متصل می‌شود

SCK: پایه کلاک SPI

MOSI: پایه داده SPI (Master Out Slave In)

MISO: پایه داده SPI (Master In Slave Out)

IRQ: پایه وقفه (اختیاری) – برای تشخیص پایان ارسال/دریافت
