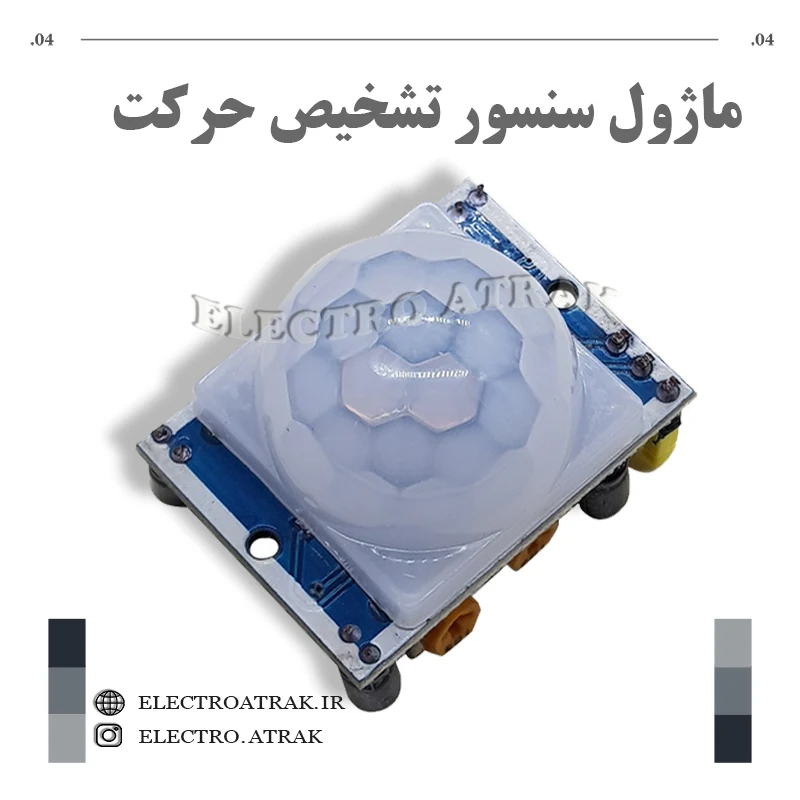

🔴 ماژول سنسور تشخیص حرکت HC-SR501 PIR

توضیحات کوتاه:

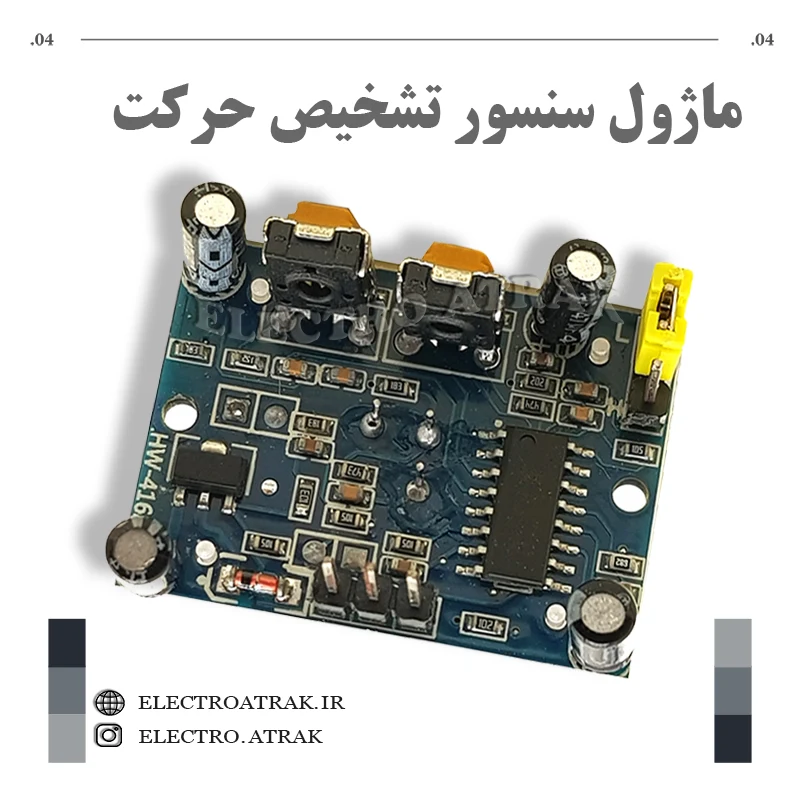

ماژول HC-SR501 یک سنسور مادون قرمز غیرفعال (PIR) برای تشخیص حرکت انسان و حیوانات است. این ماژول با ولتاژ ۵ تا ۲۰ ولت کار می‌کند و خروجی دیجیتال (HIGH/LOW) ارائه می‌دهد. در حالت عادی پایین (LOW) است و با تشخیص حرکت، سطح خروجی به بالا (HIGH) تغییر می‌کند . این ماژول دارای دو پتانسیومتر برای تنظیم فاصله تشخیص (۳ تا ۷ متر) و مدت زمان خروجی HIGH (۵ ثانیه تا ۵ دقیقه) است .

ویژگی‌ها:
✅ ولتاژ کاری: ۴.۵ تا ۲۰ ولت DC
✅ جریان مصرفی: <۶۰ میکروآمپر (در حالت آماده‌به‌کار)
✅ خروجی: سطح HIGH: ۳.۳ ولت، سطح LOW: ۰ ولت (TTL)
✅ زاویه تشخیص: ~۱۲۰ درجه
✅ فاصله تشخیص: ۳ تا ۷ متر (قابل تنظیم با پتانسیومتر)
✅ مدت زمان خروجی HIGH: ۵ تا ۲۰۰ ثانیه (قابل تنظیم با پتانسیومتر)
✅ حالت‌های تحریک: قابل انتخاب با جامپر (L: غیرتکراری، H: تکراری)
✅ زمان قفل (Blocking Time): ~۲.۵ ثانیه (پس از هر تشخیص)
✅ ابعاد ماژول: ۳۲×۲۴ میلی‌متر
✅ دمای کاری: ۱۵- تا ۷۰+ درجه سانتی‌گراد
✅ گارانتی: اصالت کالا و سلامت فیزیکی

نحوه اتصال پایه‌ها:

VCC: تغذیه ۵ تا ۱۲ ولت (بهترین عملکرد با ۵ ولت)

GND: زمین

OUT: خروجی دیجیتال (HIGH در صورت تشخیص حرکت، LOW در حالت عادی)

کاربردهای عملی:
سیستم‌های امنیتی و دزدگیر – تشخیص ورود غیرمجاز به فضاهای مسکونی، اداری و انبارها

روشنایی هوشمند – روشن شدن خودکار چراغ‌های راهرو، پارکینگ، حیاط و سرویس‌های بهداشتی با حضور فرد

سیستم‌های اتوماسیون خانگی – کنترل تجهیزات برقی مانند فن، کولر و سیستم‌های صوتی با تشخیص حضور

پروژه‌های آردوینو و رزبری پای – ساخت پروژه‌های تعاملی، رباتیک و اینترنت اشیا با قابلیت تشخیص حرکت

سیستم‌های هشدار خودرو – تشخیص نزدیکی افراد به خودرو و فعال‌سازی هشدارهای صوتی و نوری

حضورسنجی در اماکن عمومی – شمارش افراد در فضاهای تجاری، کتابخانه‌ها و موزه‌ها با استفاده از خروجی تکراری (حالت H)

نکته فنی مهم: این ماژول برای کار با جریان بالا طراحی نشده است و نباید مستقیماً به بارهای پرقدرت متصل شود. برای کنترل تجهیزات سنگین، باید از یک ترانزیستور یا رله در خروجی استفاده کنید . ماژول پس از وصل برق به حدود یک دقیقه زمان برای راه‌اندازی اولیه نیاز دارد و در این مدت ممکن است چندین بار خروجی تغییر کند .
