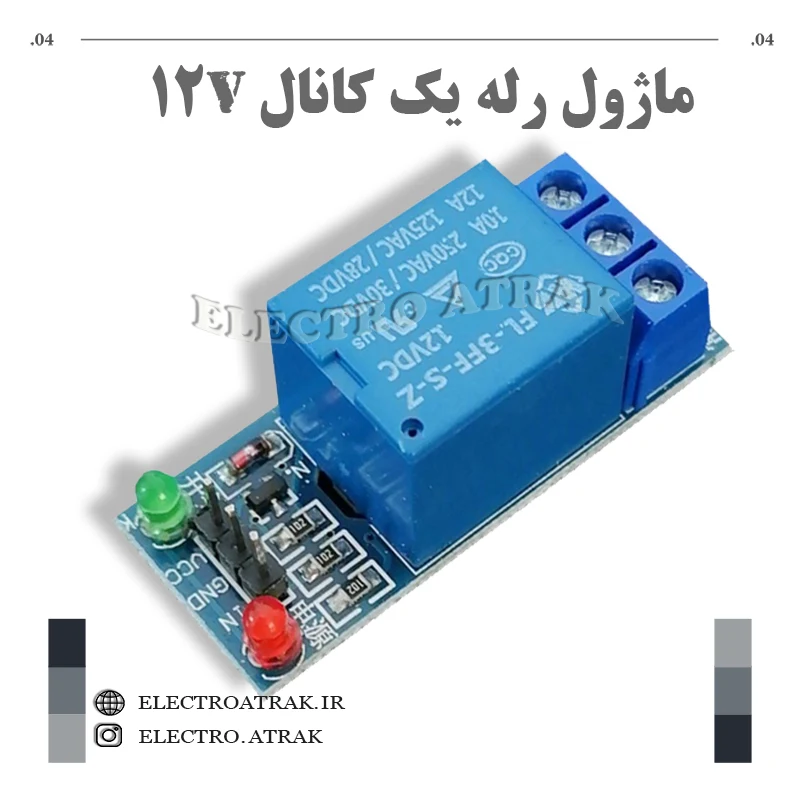

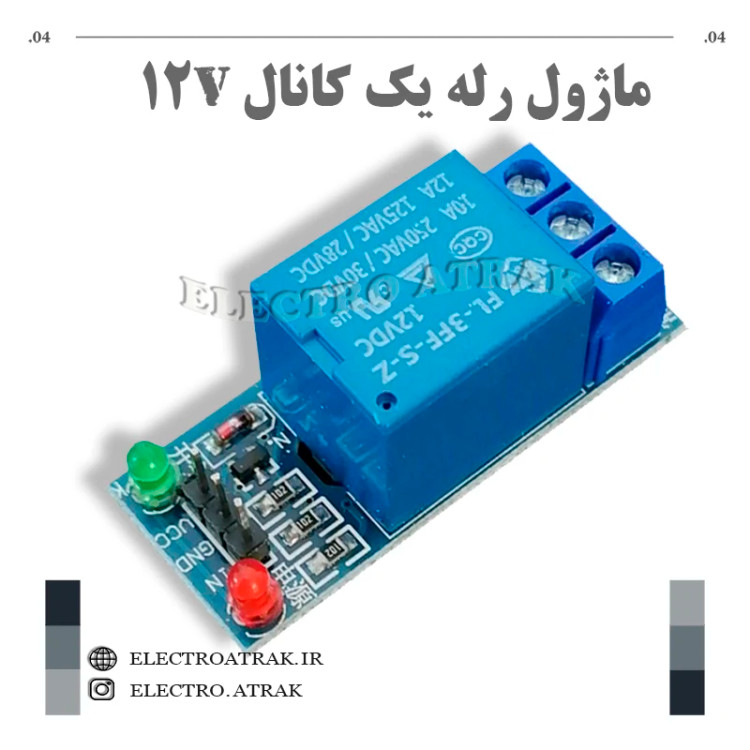

ماژول رله یک کانال 12 ولت

🔴 ماژول رله یک کانال 12 ولت

توضیحات کوتاه:
ماژول رله تک‌کاناله با ولتاژ کاری ۱۲ ولت DC، ابزاری برای سوئیچینگ بارهای پرقدرت (تا ۱۰ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC) توسط سیگنال‌های ولتاژ پایین میکروکنترلرهاست . این ماژول با قابلیت انتخاب سطح تریگر (HIGH یا LOW) از طریق جامپر، سازگاری گسترده‌ای با انواع بردهای آردوینو، رزبری پای و سایر میکروکنترلرها دارد . دارای سه ترمینال خروجی (COM، NO، NC) و LED نشانگر وضعیت رله می‌باشد.

ویژگی‌ها:
✅ ولتاژ کاری: ۱۲ ولت DC
✅ جریان کاری: ~۱۹۰ میلی‌آمپر
✅ ظرفیت بار رله: ۱۰ آمپر @ ۲۵۰ ولت AC / ۱۰ آمپر @ ۳۰ ولت DC
✅ سطح تریگر: قابل انتخاب HIGH یا LOW با جامپر
✅ جریان تریگر: ۳ تا ۵ میلی‌آمپر
✅ خروجی‌ها: ۳ ترمینال (COM، NO، NC) با پایانه پیچی
✅ نشانگر وضعیت: LED برای نمایش فعال‌سازی رله
✅ ابعاد: ~۵۰×۲۶×۱۸.۵ میلی‌متر (متغیر)
✅ ورودی‌ها: DC+ (۱۲V+)، DC- (GND)، IN (سیگنال کنترل)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

کنترل تجهیزات برقی با میکروکنترلر: روشن/خاموش کردن چراغ‌ها، فن‌ها، موتورهای کوچک و سایر وسایل برقی با سیگنال آردوینو یا رزبری پای

پروژه‌های اتوماسیون خانگی و صنعتی: کنترل سیستم‌های روشنایی، پمپ‌ها، شیرهای برقی و تجهیزات تهویه از راه دور

ایزولاسیون الکتریکی: جداسازی کامل مدار کنترل ولتاژ پایین از مدار بار ولتاژ بالا برای افزایش ایمنی

سوئیچینگ بارهای القایی: همراه با دیود هرزگرد برای محافظت در برابر ولتاژ برگشتی

نکات مهم:

برای فعال‌سازی رله، سیگنال مناسب (HIGH یا LOW) را به پایه IN بدهید و تنظیمات جامپر را بر اساس آن انجام دهید

برای بارهای القایی (مانند موتور)، حتماً دیود هرزگرد (Flyback Diode) نصب کنید

از منبع تغذیه خارجی ۱۲ ولت با جریان کافی (حداقل ۲۰۰ میلی‌آمپر) برای تغذیه ماژول استفاده کنید

اتصال پایه‌های DC- و GND میکروکنترلر به یکدیگر ضروری است
