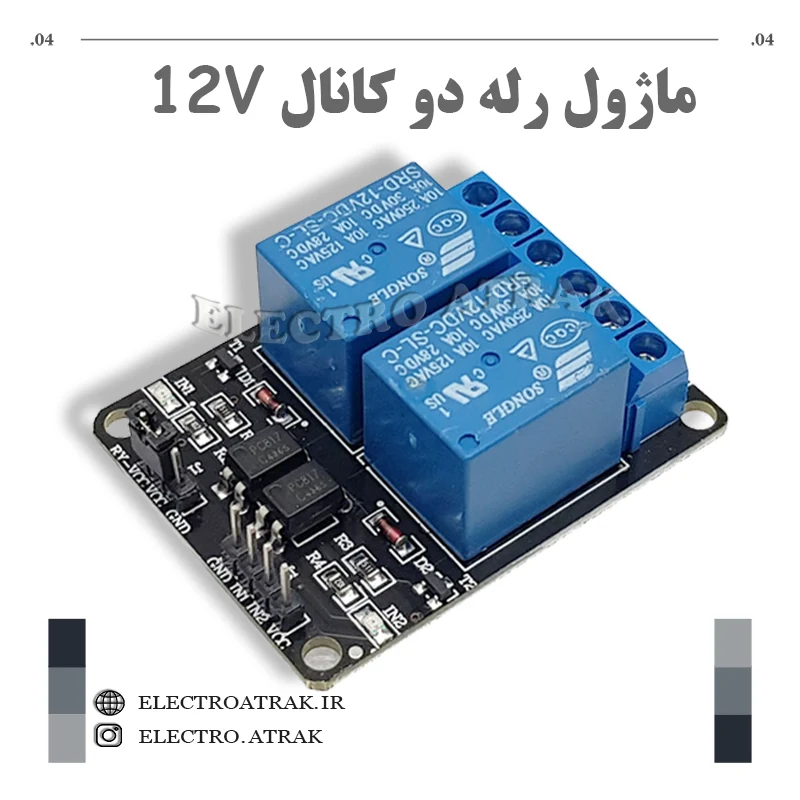

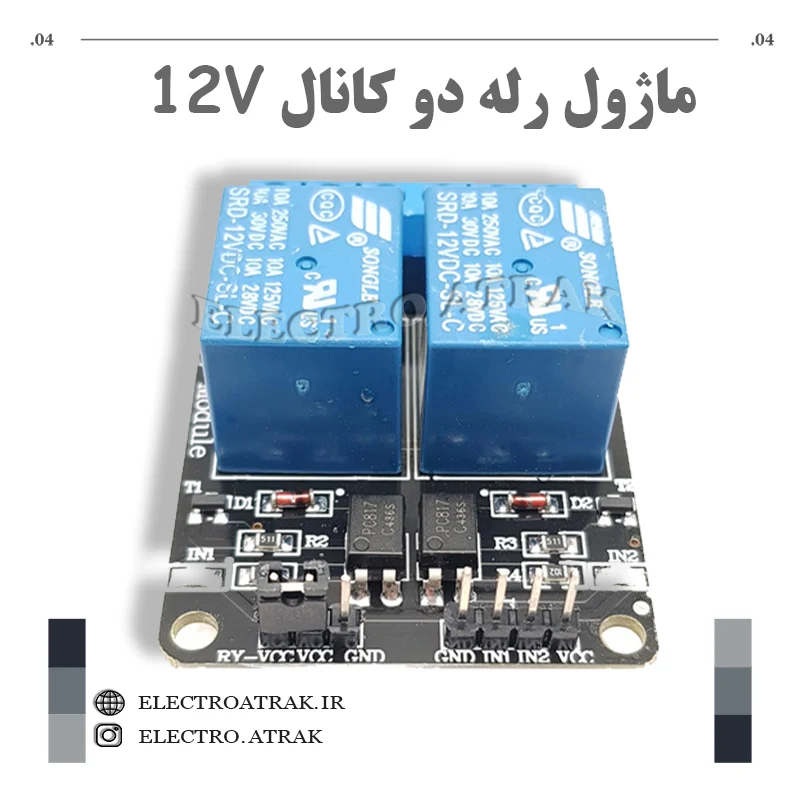

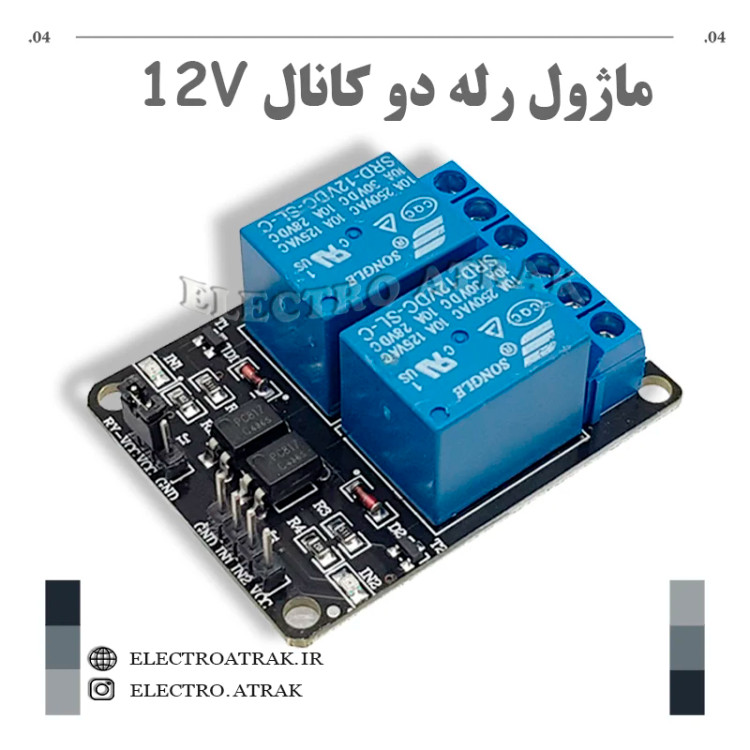

ماژول رله دو کانال 12 ولت

🔴 ماژول رله دو کانال 12 ولت

توضیحات کوتاه:
ماژول رله دو کاناله با ولتاژ کاری ۱۲ ولت DC، ابزاری قدرتمند برای سوئیچینگ همزمان دو بار مجزا با استفاده از سیگنال‌های ولتاژ پایین میکروکنترلرهاست. این ماژول با قابلیت انتخاب سطح تریگر (HIGH یا LOW) از طریق جامپر، سازگاری گسترده‌ای با انواع بردهای آردوینو، رزبری پای و سایر میکروکنترلرها دارد. هر کانال دارای سه ترمینال خروجی (COM، NO، NC) و LED نشانگر وضعیت مستقل می‌باشد.

ویژگی‌ها:
✅ ولتاژ کاری: ۱۲ ولت DC
✅ تعداد کانال: ۲ کانال رله مجزا
✅ ظرفیت بار هر رله: ۱۰ آمپر @ ۲۵۰ ولت AC / ۱۰ آمپر @ ۳۰ ولت DC
✅ سطح تریگر: قابل انتخاب HIGH یا LOW با جامپر
✅ جریان تریگر: ۳ تا ۵ میلی‌آمپر
✅ خروجی‌ها: ۳ ترمینال (COM، NO، NC) با پایانه پیچی برای هر کانال
✅ نشانگر وضعیت: LED مجزا برای هر کانال
✅ ابعاد: ~۶۰×۴۰×۱۰ میلی‌متر
✅ ورودی‌ها: DC+ (۱۲V+)، DC- (GND)، IN1 (سیگنال کنترل کانال ۱)، IN2 (سیگنال کنترل کانال ۲)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

کنترل همزمان دو تجهیزات برقی با میکروکنترلر: روشن/خاموش کردن دو دستگاه مجزا مانند چراغ‌ها، فن‌ها، پمپ‌ها و سایر وسایل برقی با سیگنال آردوینو یا رزبری پای

پروژه‌های اتوماسیون خانگی و صنعتی: کنترل دو سیستم روشنایی، دو پمپ یا دو شیر برقی به صورت مستقل

ایزولاسیون الکتریکی: جداسازی کامل مدار کنترل ولتاژ پایین از مدار بار ولتاژ بالا برای افزایش ایمنی

سوئیچینگ بارهای القایی: همراه با دیود هرزگرد برای محافظت در برابر ولتاژ برگشتی

کنترل مسیرهای متفاوت: امکان کنترل دو بار با دو سیگنال مجزا در پروژه‌های رباتیک و صنعتی

نکات مهم:

برای فعال‌سازی هر کانال، سیگنال مناسب (HIGH یا LOW) را به پایه IN1 و IN2 بدهید و تنظیمات جامپر را بر اساس آن انجام دهید

برای بارهای القایی، حتماً دیود هرزگرد نصب کنید

از منبع تغذیه خارجی ۱۲ ولت با جریان کافی (حداقل ۴۰۰ میلی‌آمپر) برای تغذیه ماژول استفاده کنید

اتصال پایه‌های DC- و GND میکروکنترلر به یکدیگر ضروری است
