ماژول تغذیه DC-DC افزاینده و کاهنده ولتاژ 3 آمپر LM2596-LM2577

🔴 ماژول تغذیه DC-DC افزاینده و کاهنده ولتاژ 3 آمپر LM2596-LM2577

توضیحات کوتاه:

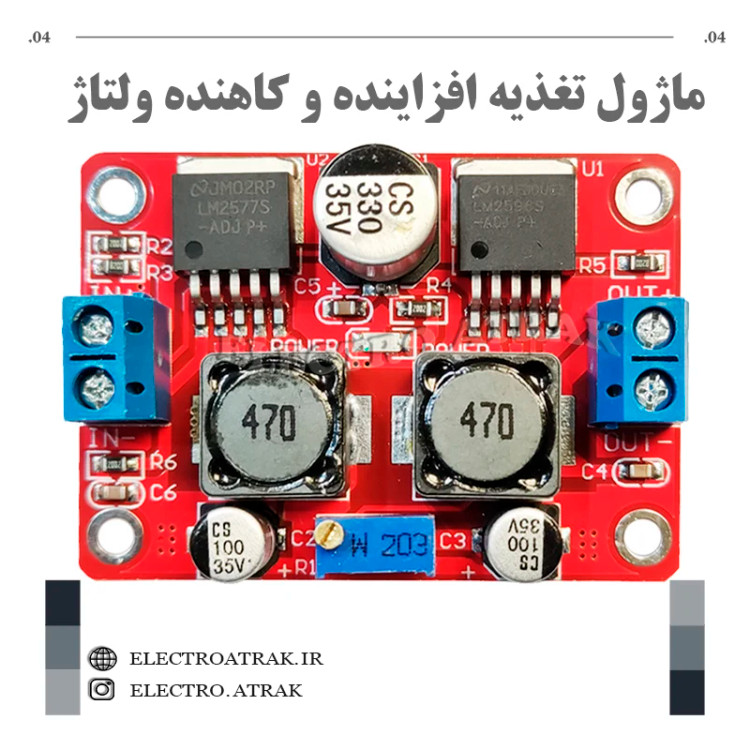

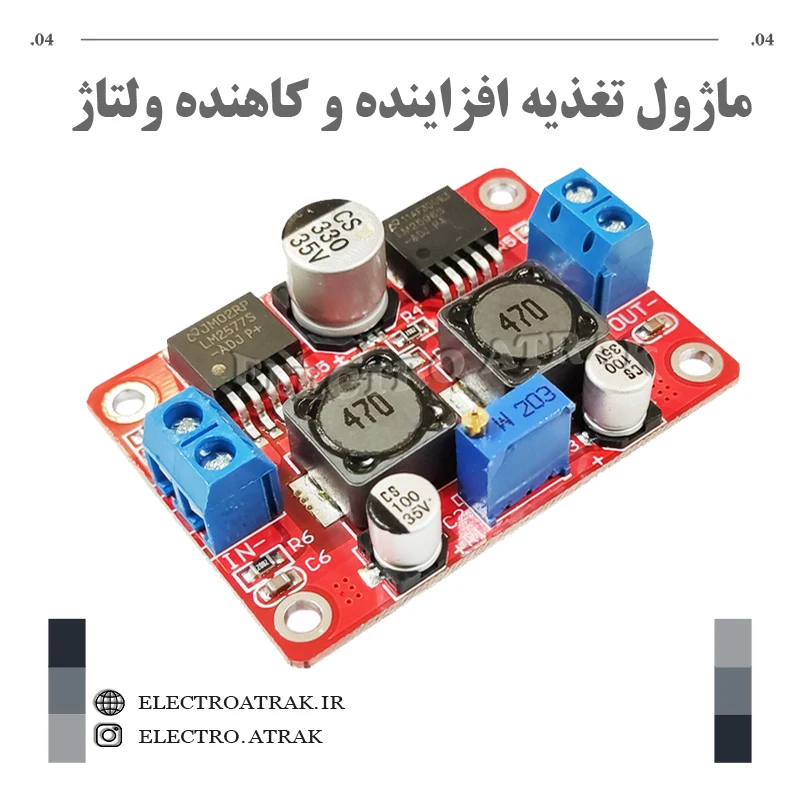

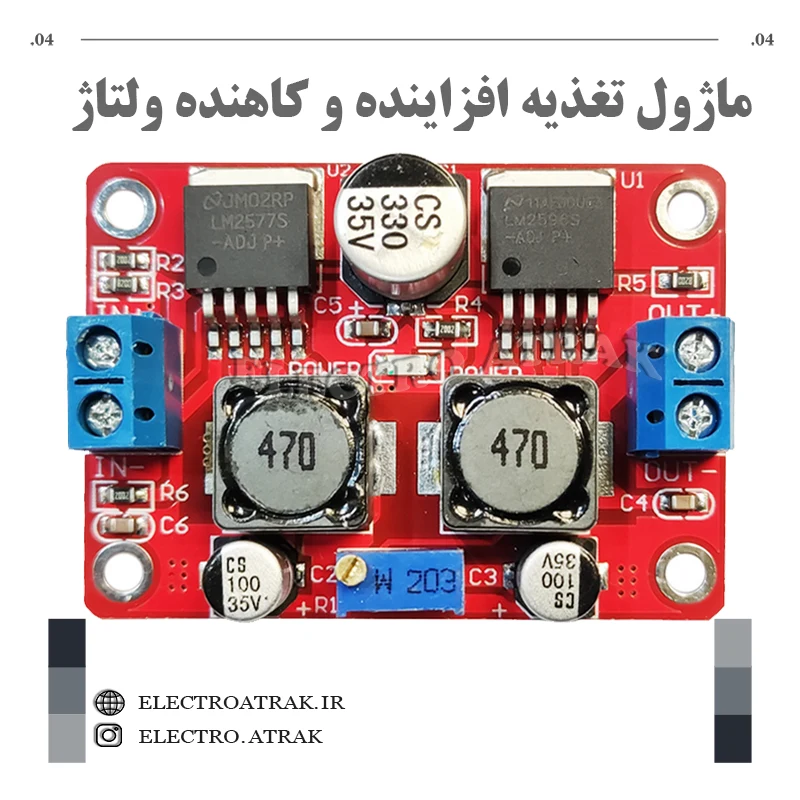

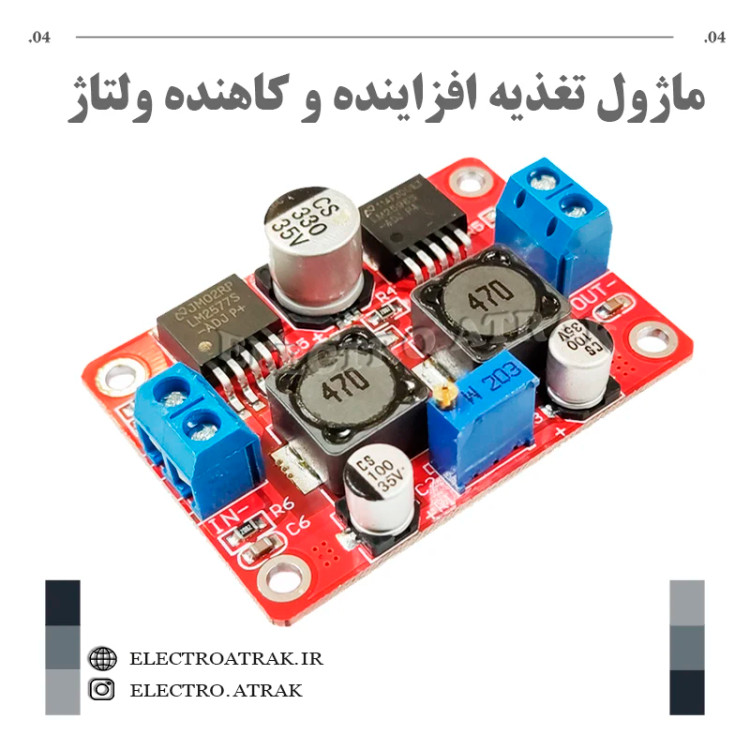

این ماژول یک مبدل DC-DC خودکار با قابلیت افزایش (Boost) و کاهش (Buck) ولتاژ است که از دو رگولاتور مجزا در یک برد استفاده می‌کند: تراشه LM2577S برای افزایش ولتاژ و LM2596S برای کاهش ولتاژ . این ماژول با ولتاژ ورودی ۴ تا ۳۵ ولت، خروجی قابل تنظیم ۱.۲۵ تا ۲۵ ولت با جریان حداکثر ۳ آمپر (در صورت استفاده از هیت‌سینک) ارائه می‌دهد . دارای قابلیت تنظیم جریان خروجی (CC) و ولتاژ (CV)، حفاظت اتصال کوتاه و نمایشگر LED برای وضعیت شارژ است . توان خروجی بدون هیت‌سینک ۱۵ وات است و با هیت‌سینک قابل افزایش است .

ویژگی‌ها:
✅ چیپ‌ها: LM2577S (افزاینده) + LM2596S (کاهنده)
✅ محدوده ولتاژ ورودی: ۴ تا ۳۵ ولت DC
✅ محدوده ولتاژ خروجی: ۱.۲۵ تا ۲۵ ولت DC (قابل تنظیم پیوسته)
✅ جریان خروجی: حداکثر ۳ آمپر (با هیت‌سینک)
✅ محدوده جریان ثابت (CC): ۰ تا ۲ آمپر (قابل تنظیم)
✅ توان خروجی: ۱۵ وات (بدون هیت‌سینک)
✅ راندمان: ~۸۰٪ (با افزایش ولتاژ خروجی، راندمان بیشتر می‌شود)
✅ دمای کاری: ۴۰- تا ۸۵+ درجه سانتی‌گراد
✅ ابعاد: ۵۰ × ۳۷ × ۱۳ میلی‌متر
✅ حفاظت اتصال کوتاه: دارد (حالت جریان ثابت)
✅ نشانگر‌ها: LED قرمز (حالت شارژ)، LED آبی (شارژ کامل)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:
تثبیت ولتاژ پنل‌های خورشیدی و توربین‌های بادی – با وجود نوسانات ولتاژ در روزهای آفتابی و ابری، این ماژول خروجی ثابتی ارائه می‌دهد

شارژ باتری‌های لیتیومی و سرب-اسید – با قابلیت تنظیم ولتاژ و جریان (CC/CV) و نمایشگر LED وضعیت شارژ، برای شارژ باتری‌های ۴ ولت، ۶ ولت، ۱۲ ولت، ۱۴ ولت و ۲۴ ولت مناسب است

راه‌اندازی LEDهای پرقدرت با جریان ثابت – به عنوان درایور جریان ثابت برای LEDهای پرقدرت (تا ۱۵ وات بدون هیت‌سینک) کاربرد دارد

منبع تغذیه قابل حمل برای پروژه‌های آردوینو و رزبری پای – با دریافت ولتاژ متغیر از باتری، ولتاژ پایدار ۵ یا ۱۲ ولت برای تغذیه بردهای توسعه فراهم می‌کند

تثبیت ولتاژ خودرو – تنظیم ولتاژ باتری ۱۲ یا ۲۴ ولت خودرو به ولتاژ مورد نیاز تجهیزات جانبی

تغذیه تجهیزات الکترونیکی با ولتاژ دلخواه – تبدیل هر منبع تغذیه ۴ تا ۳۵ ولت به ولتاژ مورد نظر در محدوده ۱.۲۵ تا ۲۵ ولت

نکات مهم:
⚠️ توان خروجی ۱۵ وات (بدون هیت‌سینک) است و برای جریان‌های بالاتر یا توان بیش از ۱۵ وات، نصب هیت‌سینک روی تراشه‌ها ضروری است
⚠️ به دلیل تبدیل دو مرحله‌ای، راندمان این ماژول نسبت به مبدل‌های تک‌مرحله‌ای پایین‌تر است (~۸۰٪)
⚠️ این ماژول فاقد مدار کنترل شارژ هوشمند است و برای شارژ باتری باید ولتاژ و جریان را به صورت دستی تنظیم کرد
⚠️ اتصال GND خروجی به GND ورودی مجاز نیست و باعث اتصال کوتاه می‌شود
⚠️ از اتصال معکوس قطب‌های ورودی خودداری کنید (ماژول حفاظت ندارد)

نحوه تنظیم:

پتانسیومتر V-ADJ → تنظیم ولتاژ خروجی (چرخش ساعتگرد = افزایش ولتاژ)

پتانسیومتر I-ADJ → تنظیم حداکثر جریان خروجی (برای حالت جریان ثابت)

پتانسیومتر سوم → تنظیم جریان چرخشی (Revolving Light Current) برای نشانگر LED
