ماژول بلوتوث HC-05

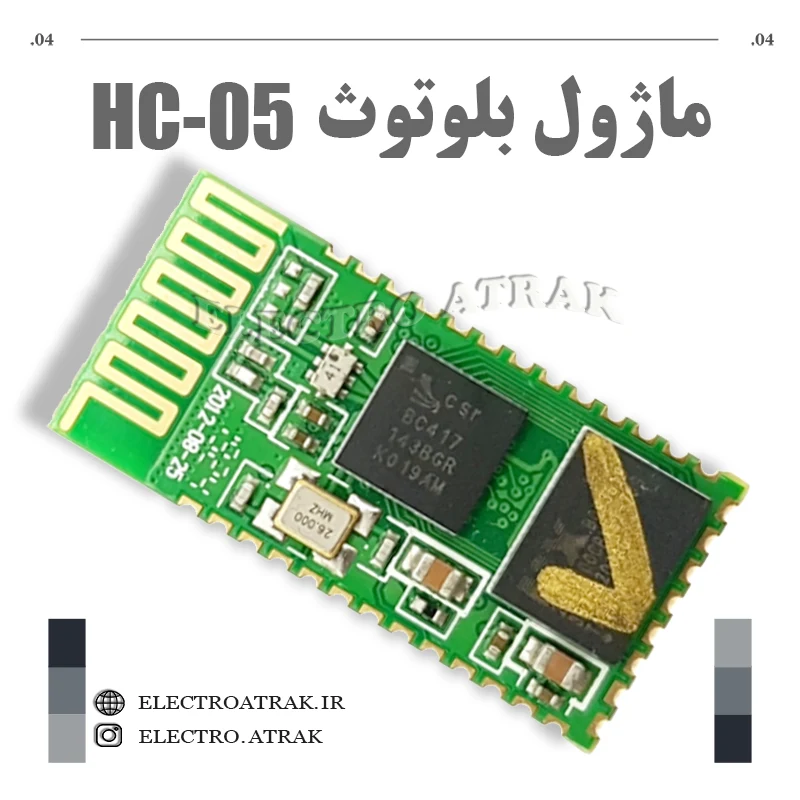

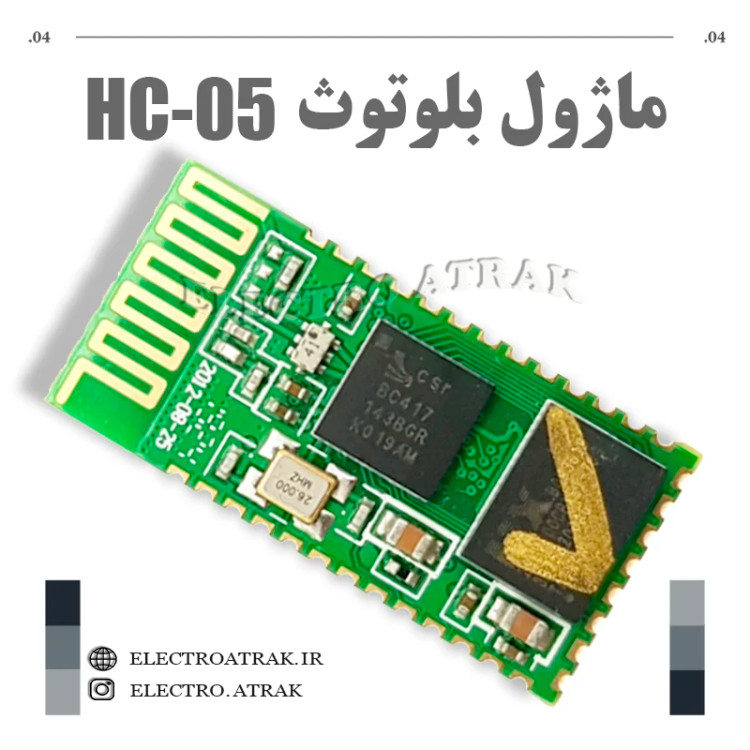

🔴 ماژول بلوتوث HC-05 – ماژول سریال بی‌سیم Master/Slave

توضیحات کوتاه:
ماژول بلوتوث HC-05 یک ترانسیور سریال بی‌سیم محبوب برای برقراری ارتباط بین میکروکنترلرها و دستگاه‌های دارای بلوتوث مانند گوشی‌های هوشمند است. این ماژول با پروتکل بلوتوث V2.0+EDR کار کرده و قابل استفاده در دو حالت Master (مستر/فرستنده) و Slave (اسلیو/گیرنده) می‌باشد که به‌صورت پیش‌فرض بر روی حالت Slave تنظیم شده است . ارتباط با میکروکنترلر از طریق پروتکل سریال (UART) صورت می‌گیرد و تنظیمات آن از طریق دستورات AT قابل تغییر است .

ویژگی‌ها:
✅ ولتاژ تغذیه: ۳.۳ تا ۵ ولت DC (دارای رگولاتور داخلی ۳.۳ ولت)
✅ جریان مصرفی: ~۳۰ تا ۵۰mA در حالت کار
✅ پروتکل: بلوتوث V2.0+EDR
✅ فرکانس: باند ۲.۴ گیگاهرتز ISM
✅ برد مؤثر: تا ۱۰ متر
✅ حالت‌های کاری: Master و Slave (قابل تغییر با دستورات AT)
✅ رابط ارتباطی: UART با نرخ‌های باود قابل برنامه‌ریزی (۹۶۰۰، ۱۹۲۰۰، ۳۸۴۰۰، ۵۷۶۰۰، ۱۱۵۲۰۰ و ...)
✅ پین‌های اصلی: VCC، GND، TX، RX، EN/KEY (برای ورود به حالت AT)، STATE
✅ نام پیش‌فرض: "HC-05"
✅ رمز عبور پیش‌فرض: "۱۲۳۴" یا "۰۰۰۰"
✅ ابعاد: ~۲۶.۹×۱۳×۲.۲ میلی‌متر
✅ گارانتی: اصالت کالا و سلامت فیزیکی

کاربردهای عملی:

ارتباط بی‌سیم میکروکنترلرها با گوشی موبایل: برای کنترل پروژه‌های آردوینو، رزبری پای و سایر بردها از طریق اپلیکیشن موبایل

پروژه‌های اینترنت اشیا و اتوماسیون خانگی: ارتباط سنسورها و عملگرها با هاب مرکزی به‌صورت بی‌سیم

جایگزین کابل سریال: ارتباط بی‌سیم بین دو میکروکنترلر به‌جای سیم‌کشی سریال فیزیکی

پروژه‌های رباتیک: کنترل ربات از طریق گوشی یا ارتباط بین چندین ماژول در حالت Master/Slave

سیستم‌های لاگ‌گیری و مانیتورینگ: ارسال داده‌های سنسورها به کامپیوتر یا گوشی به‌صورت بی‌سیم

پین‌آوت (راهنمای اتصال):

VCC:    تغذیه ۳.۳ تا ۵ ولت
GND:    زمین
TX :   ارسال داده به میکروکنترلر (به RX میکرو متصل شود)
RX  :  دریافت داده از میکروکنترلر (به TX میکرو متصل شود)
EN/KEY    HIGH = حالت AT (تنظیمات)، LOW = حالت دیتا
STATE:    نشان‌دهنده وضعیت اتصال (HIGH = متصل)
نکات مهم:

ورود به حالت AT: برای تغییر تنظیمات (نام، رمز، نرخ باود، حالت Master/Slave)، پایه EN را به HIGH (۳.۳ ولت) وصل کنید و با نرخ باود ۳۸۴۰۰ دستورات AT را ارسال کنید .

تغذیه: این ماژول با ولتاژ ۵ ولت تغذیه می‌شود اما سطوح منطقی آن ۳.۳ ولت است؛ برای اتصال به میکروهای ۵ ولتی بهتر است از مقاومت تقسیم‌کننده ولتاژ در مسیر RX استفاده شود .

نشانگر LED: چشمک‌زن سریع = بدون اتصال، چشمک‌زن آهسته = حالت AT، دو بار چشمک‌زدن در ثانیه = اتصال موفق .
