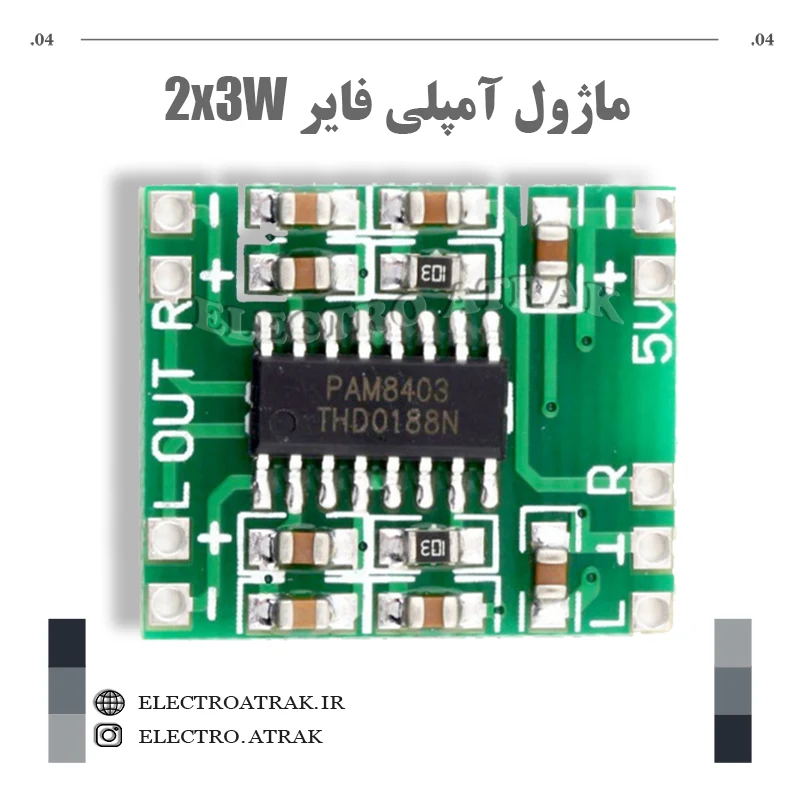

ماژول آمپلی فایر 2*3 وات PAM8403

🔴 ماژول آمپلی‌فایر ۲×۳ وات PAM8403 – استریو کلاس D با تغذیه USB

توضیحات کوتاه:
ماژول آمپلی‌فایر دیجیتال استریو مبتنی بر تراشه PAM8403 با فناوری کلاس D، توان ۳ وات در هر کانال (مجموع ۶ وات) را با بازدهی بالای ۹۰٪ و بدون نیاز به هیت‌سینک ارائه می‌دهد . این ماژول با ولتاژ ۲.۵ تا ۵.۵ ولت DC کار می‌کند و از طریق پورت USB ۵ ولت، شارژر گوشی یا باتری لیتیومی قابل تغذیه است . طراحی فیلترلس (Filterless) آن، اتصال مستقیم به بلندگوهای ۴ تا ۸ اهم با توان ۲ تا ۸ وات را ممکن می‌سازد .

ویژگی‌ها:
✅ تراشه: PAM8403 (کلاس D استریو)
✅ ولتاژ تغذیه: ۲.۵ تا ۵.۵ ولت DC (توصیه: ۵ ولت از طریق USB)
✅ توان خروجی: ۲×۳ وات (در ۴ اهم، ۵ ولت، THD ۱۰%)
✅ امپدانس بلندگو: ۴ تا ۸ اهم (۴ اهم توصیه می‌شود)
✅ راندمان: تا ۹۰٪
✅ ابعاد: حدود ۲.۳×۱.۸ سانتی‌متر (فوق‌مینیاتور)
✅ حفاظت‌ها: اتصال کوتاه، جریان اضافه، گرمای بیش از حد (خاموشی حرارتی)
✅ نیاز به هیت‌سینک: خیر (به دلیل راندمان بالا)
✅ گارانتی: اصالت کالا و سلامت فیزیکی

پین‌آوت (راهنمای اتصال):

L   :  ورودی کانال چپ
R    : ورودی کانال راست
GND :    زمین ورودی صدا
5V (+) :    تغذیه مثبت ۵ ولت
5V (-)    : زمین تغذیه
L+ / L-    : خروجی بلندگوی چپ
R+ / R-  :  خروجی بلندگوی راست
کاربردهای عملی:

ساخت اسپیکرهای قابل حمل کوچک: با تغذیه از پاوربانک یا باتری لیتیومی، برای پروژه‌های DIY صوتی ایده‌آل است .

ارتقاء دستگاه‌های صوتی کوچک: افزودن تقویت‌کننده به پخش‌کننده‌های MP3، لپ‌تاپ و تبلت‌ها .

پروژه‌های آردوینو و رزبری پای: ساخت دستگاه‌های پخش صوتی هوشمند با خروجی استریو .

سیستم‌های صوتی کامپیوتر: اتصال به خروجی صدا برای افزایش حجم بلندگوها.

نکات مهم نصب:

تغذیه: از منبع تغذیه ۵ ولت با جریان حداقل ۱ آمپر استفاده کنید. ولتاژ بیش از ۵.۵ ولت به ماژول آسیب می‌زند .

بلندگو: از بلندگوهای ۴ اهم با توان ۳-۵ وات برای بهترین عملکرد استفاده کنید .

ورودی صدا: برای اتصال به هدفون یا خروجی خط (Line Out)، از کابل AUX ۳.۵ میلی‌متری استفاده کنید .
