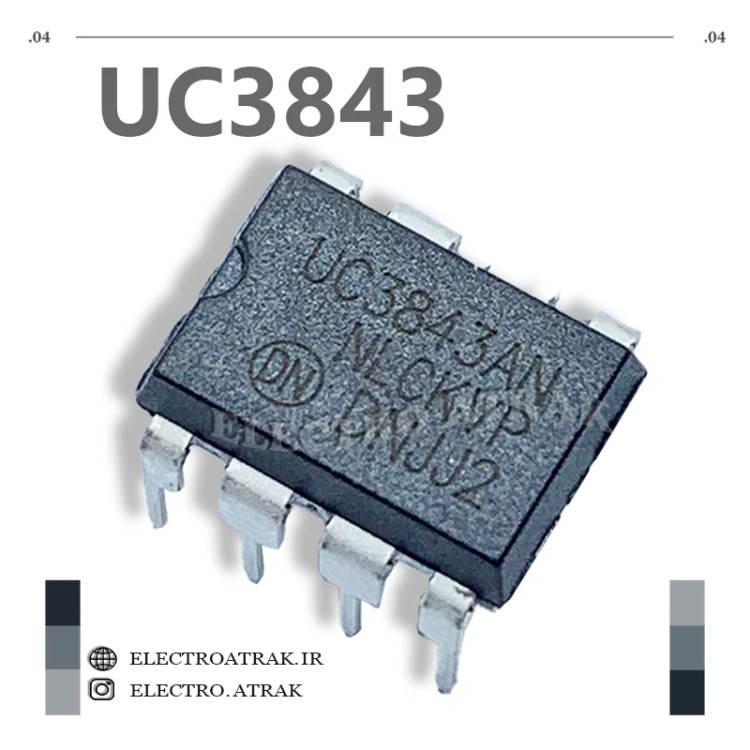

آیسی PWM کنترلر UC3843

🔴 آیسی UC3843 – کنترل‌کننده PWM جریان حالت

توضیحات کوتاه:
UC3843 یک کنترل‌کننده PWM جریان حالت (Current-Mode) با فرکانس ثابت و کارایی بالا است که برای طراحی منابع تغذیه سوئیچینگ (SMPS) و مبدل‌های DC-DC با تعداد قطعات خارجی کم بهینه شده است . این آیسی با قابلیت راه‌اندازی با جریان کمتر از ۱ میلی‌آمپر و خروجی ۱ آمپر، در بسته‌بندی ۸ پایه (DIP-8 یا SOIC-8) عرضه می‌شود و به دلیل ویژگی‌هایی مانند جبران خودکار، محدودسازی جریان تدریجی و سرعت عملیاتی تا ۵۰۰ کیلوهرتز، یکی از محبوب‌ترین کنترل‌کننده‌های PWM در صنعت الکترونیک قدرت است . این آیسی برای طراحی مبدل‌های بوست، باک، فلای‌بک و فوروارد کاربرد گسترده‌ای دارد و در پروژه‌های آموزشی تا سیستم‌های صنعتی استفاده می‌شود .

ویژگی‌ها:
✅ فرکانس کاری: تا ۵۰۰ کیلوهرتز
✅ جریان خروجی: تا ۱ آمپر (خروجی توتم‌پل)
✅ ولتاژ کاری: ۷ تا ۳۰ ولت
✅ ولتاژ راه‌اندازی (UVLO): ۸.۴ ولت (روشن) / ۷.۶ ولت (خاموش)
✅ جریان راه‌اندازی: کمتر از ۱ میلی‌آمپر
✅ چرخه وظیفه (Duty Cycle): تا ۱۰۰ درصد
✅ حفاظت‌ها: محدودسازی جریان تدریجی، قفل زیرولتاژ با هیسترزیس، سرکوب پالس دوبل
✅ دمای کاری: ۰ تا ۷۰ درجه سانتی‌گراد (نسخه UC3843)
✅ بسته‌بندی: DIP-8، SOIC-8، MiniDIP-8

کاربردهای عملی:
منابع تغذیه سوئیچینگ (SMPS) آفلاین – طراحی منبع تغذیه برای تجهیزات الکترونیکی با راندمان بالا و ایزولاسیون کامل

مبدل‌های DC-DC – طراحی مبدل‌های بوست (افزاینده)، باک (کاهنده)، فلای‌بک و فوروارد برای کاربردهای صنعتی و خودرویی

درایورهای LED پرقدرت – تأمین جریان ثابت برای راه‌اندازی LEDهای توان بالا با راندمان و کنترل دقیق

شارژرهای باتری – طراحی شارژرهای هوشمند با قابلیت کنترل جریان و ولتاژ برای باتری‌های لیتیومی و سرب-اسید

تجهیزات خودرویی – تبدیل ولتاژ ۱۲ ولت باتری خودرو به ولتاژهای بالاتر برای تجهیزات جانبی

پروژه‌های آموزشی و دی‌آی‌وای – ساخت مبدل‌های DC-DC قابل تنظیم برای آزمایشگاه و پروژه‌های شخصی با استفاده از قطعات در دسترس

منابع تغذیه آزمایشگاهی – طراحی منبع تغذیه با خروجی قابل تنظیم و حفاظت‌های کامل

نکته فنی: نسخه UC3843A با جریان راه‌اندازی کمتر از ۰.۵ میلی‌آمپر و تخلیه نوسان‌ساز دقیق‌تر، نسخه بهبودیافته این آیسی است و پین‌به‌پین با مدل اصلی سازگاری دارد .
